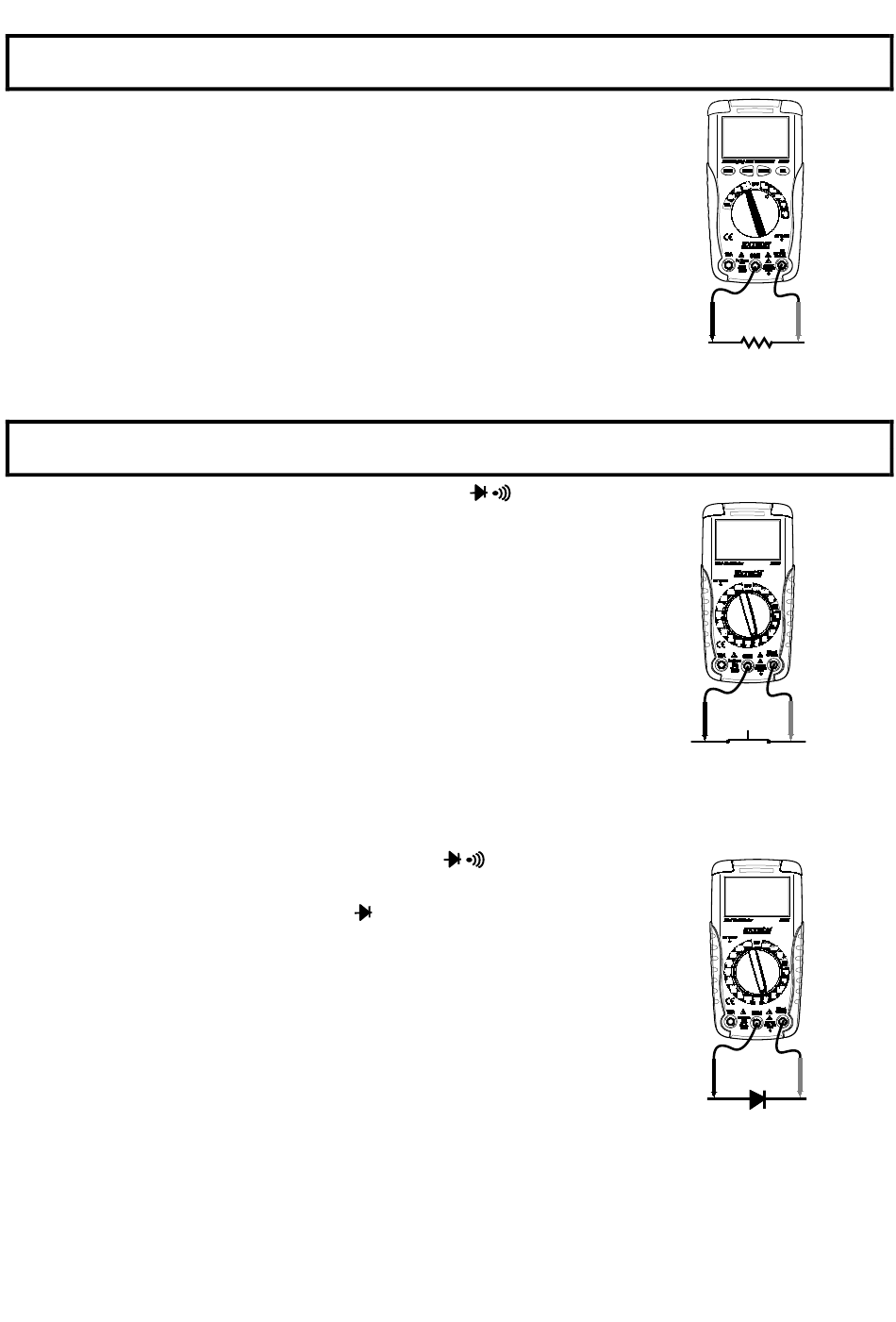

MESURE DE RÉSISTANCE
ATTENTION : Pour éviter les électrocutions, débranchez l'alimentation de l'appareil à tester et
déchargez tous les condensateurs avant de faire une mesure de
Réglez le sélecteur de fonction sur la position Ω la plus haute.
1.
2.
Insérez la fiche banane de test noire sur le jack COM négatif.
Insérez la fiche banane de test rouge sur le jack positif Ω.
3.
Mettez en contact les extrémités des sondes de test de part et d'autre
du circuit à tester.
4.
Lisez la valeur de résistance sur l'écran. Faites passer la molette de
fonctions sur des amplitudes Ω plus basses pour obtenir une plus
haute résolution de lecture.
VÉRIFICATION DE CONTINUITÉ
ATTENTION : Pour éviter les électrocutions, ne mesurez jamais la continuité de circuits ayant un
voltage potentiel.
1.
Réglez le sélecteur de fonction sur la position
2.
Insérez la fiche banane de noire sur le jack COM négatif.
Insérez la fiche de banane de test rouge sur le jack Ω positif.
3.
Mettez les extrémités des sondes de test en contact avec le circuit
ou le câble que vous désirez vérifier.
4.
Si la résistance est inférieure à environ 100Ω, un signal audible
sonnera. Si le circuit est ouvert, l'écran indiquera "1.".
TEST DE DIODE
1.
Réglez le sélecteur de fonction en position
2.
Insérez la fiche banane de test noire sur le jack COM négatif et la fiche
banane de test rouge sur le jack
3.
Mettez en contact les sondes de test à la diode à tester.
4.
Une diode typique indiquera approximativement .400 à .500 volts pour
le test normal et "1." pour le test inversé.
5.
Une diode court-circuitée indiquera une valeur basse dans les deux
directions de test. Une diode ouverte indiquera "1." dans les deux
directions de test.
.
.
.
6
résistance.
MN15A-fr-FR_v1.5 2/17
