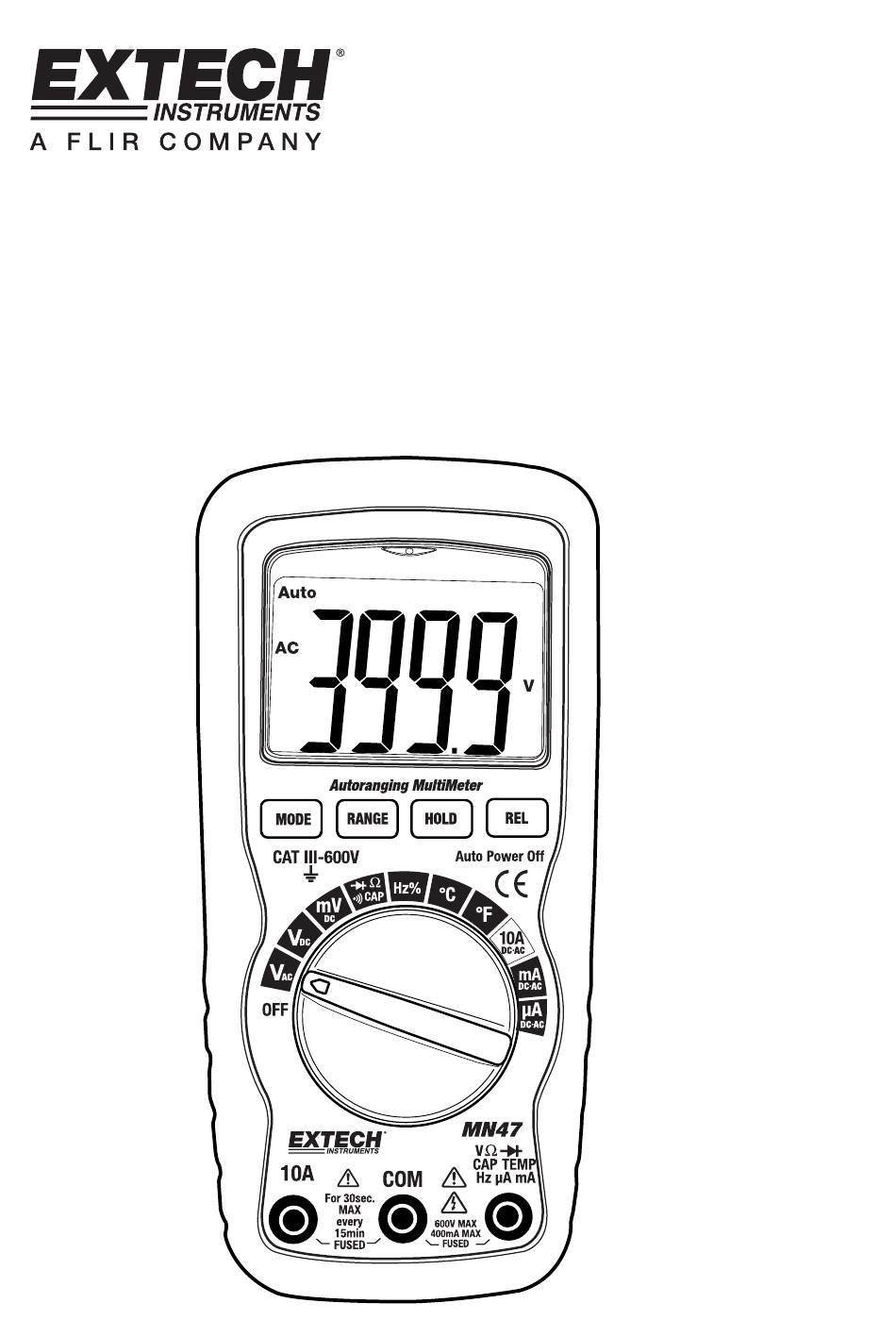

- Page 1 Manuel d’utilisation Multimètre à sélection de gamme automatique Modèle MN47...
-
Page 2: Consignes De Securite
Introduction Nous vous félicitons pour l’acquisition de ce multimètre MN47. Cet appareil permet de mesurer la tension AC/DC, le courant AC/DC, la température et d’effectuer le test de résistance, le test de diode et le test de continuité. Sous réserve d’une utilisation et d’un entretien adéquats de cet appareil, vous pourrez l’utiliser de nombreuses années, en toute fiabilité. -
Page 3: Commandes Et Prises
10. Prise d’entrée positive Symboles et indicateurs •))) Continuité Test de diode Niveau de charge faible HOLD Maintien des données Auto Sélection de gamme automatique Courant alternatif Courant continu Relatif µ micro (ampères) milli (volts, ampères) kilo (ohms) Ohms MN47-EU-FR-V3.0 –12/11... -
Page 4: Bouton Data Hold
Appuyez sur le bouton RELATIVE pour mémoriser la lecture affichée à l’écran. L’indicateur RE L s’affiche à l’écran. L’écran indique à présent la différence entre la valeur mémorisée et la valeur mesurée. Appuyez sur le bouton RELATIVE pour revenir au mode de fonctionnement normal. MN47-EU-FR-V3.0 –12/11... -
Page 5: Detecteur De Tension Ac Sans Contact
Insérez la fiche banane du fil d’essai rouge dans la prise positive (V). Placez la pointe de sonde d’essai noire sur le côté neutre du circuit. Placez la pointe de sonde d’essai rouge sur le côté « sous tension » du circuit. Lisez la tension affichée à l’écran. MN47-EU-FR-V3.0 –12/11... -
Page 6: Mesures De Tensions Dc
Placez les pointes de la sonde d’essai sur le circuit ou sur le composant en cours de test. Il est préférable de débrancher un côté du circuit en cours de test afin que le reste du circuit n’affecte pas la lecture de la résistance. Lisez la mesure de résistance affichée à l’écran. MN47-EU-FR-V3.0 –12/11... - Page 7 Placez la pointe de sonde d’essai noire sur le côté négatif du circuit. Placez la pointe de sonde d’essai rouge sur le côté positif du circuit. Mettez le circuit sous tension. Lisez la mesure de courant affichée à l’écran. MN47-EU-FR-V3.0 –12/11...
-
Page 8: Test De Continuité
La tension inverse affichera « OL ». Un dispositif en court-circuit affichera une lecture avoisinant 0 V et un dispositif ouvert affichera « OL » au niveau des deux polarités. La valeur affichée représente la tension directe. ► MN47-EU-FR-V3.0 –12/11... -
Page 9: Mesures De Capacité
Insérez la fiche banane du fil d’essai rouge dans la prise positive (HZ). Placez la pointe de sonde d’essai noire sur un côté de l’appareil. Placez la pointe de sonde d’essai rouge sur l’autre côté de l’appareil. Lisez la valeur de fréquence affichée. MN47-EU-FR-V3.0 –12/11... -
Page 10: Mesure De Température De Type K
UTILISEZ EXCLUSIVEMENT DES PILES NEUVES CONFORMES AUX DIMENSIONS ET AU TYPE RECOMMANDÉS. Enlevez les piles usagées pour éviter qu’elles ne fuient et n’endommagent l’appareil. SI L’APPAREIL EST RANGE POUR UNE LONGUE PERIODE, veillez à enlever la batterie afin d’éviter d'endommager l’appareil. MN47-EU-FR-V3.0 –12/11... -
Page 11: Installation De La Batterie Et Indication De Batterie Faible
Veillez à toujours respecter la dimension et la valeur des fusibles (0,5 A/250 V à action rapide pour la gamme de 400 mA ; 10 A/250 V à action rapide pour la gamme de 10 A. Replacez et refermez le compartiment à piles/fusible. MN47-EU-FR-V3.0 –12/11... -
Page 12: Spécifications Des Gammes
± (5,0 % lecture + 5 chiffres) Remarques : Les spécifications de précision sont constituées de deux éléments : • (% lecture) – Il s’agit de la précision du circuit de mesure. • (+ chiffres) – Il s’agit de la précision du convertisseur analogique/numérique. MN47-EU-FR-V3.0 –12/11... - Page 13 ± (1,2 % lecture + 2 chiffres) Température -20 °C~+760 °C 1 °C ± (3,0 % lecture + 9 °F/5 °C) -4 °F~+1400 °F 1 °F Test de diode Typiquement 1 mV ± (10 % lecture + 5 chiffres) 0,3 mA MN47-EU-FR-V3.0 –12/11...
-
Page 14: Spécifications Générales
Remarque – Les exemples englobent les compteurs d’électricité et les équipements de protection contre les surintensités au primaire Copyright © 2011 Extech Instruments Corporation (une société FLIR) Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme que ce soit.
