MESURES DE COURANT AC (FREQUENCE, CYCLE D'UTILISATION)
MISES EN GARDE: N'effectuez pas de mesures sur du courant de 5 A pendant plus de 10
secondes. Laissez écouler 15 minutes entre les tests. Au‐delà de 10 secondes, cela risque
d'endommager l'appareil et/ou les fils d'essai.
Avant de relier l'appareil à un circuit en série, coupez l'alimentation électrique à la boucle en
série. Commencez par la gamme la plus élevée possible en cas de doute sur les mesures de
courant attendues.
Des fusibles sont fournis au niveau des prises d'entrée 10 A et µA/mA. Ne reliez les fils d'essai
en parallèle à aucun circuit lorsque des fils d'essai sont reliés à ces prises.
Il possible d'appuyer sur le bouton HZ‐%, tout en effectuant des mesures de courant AC.

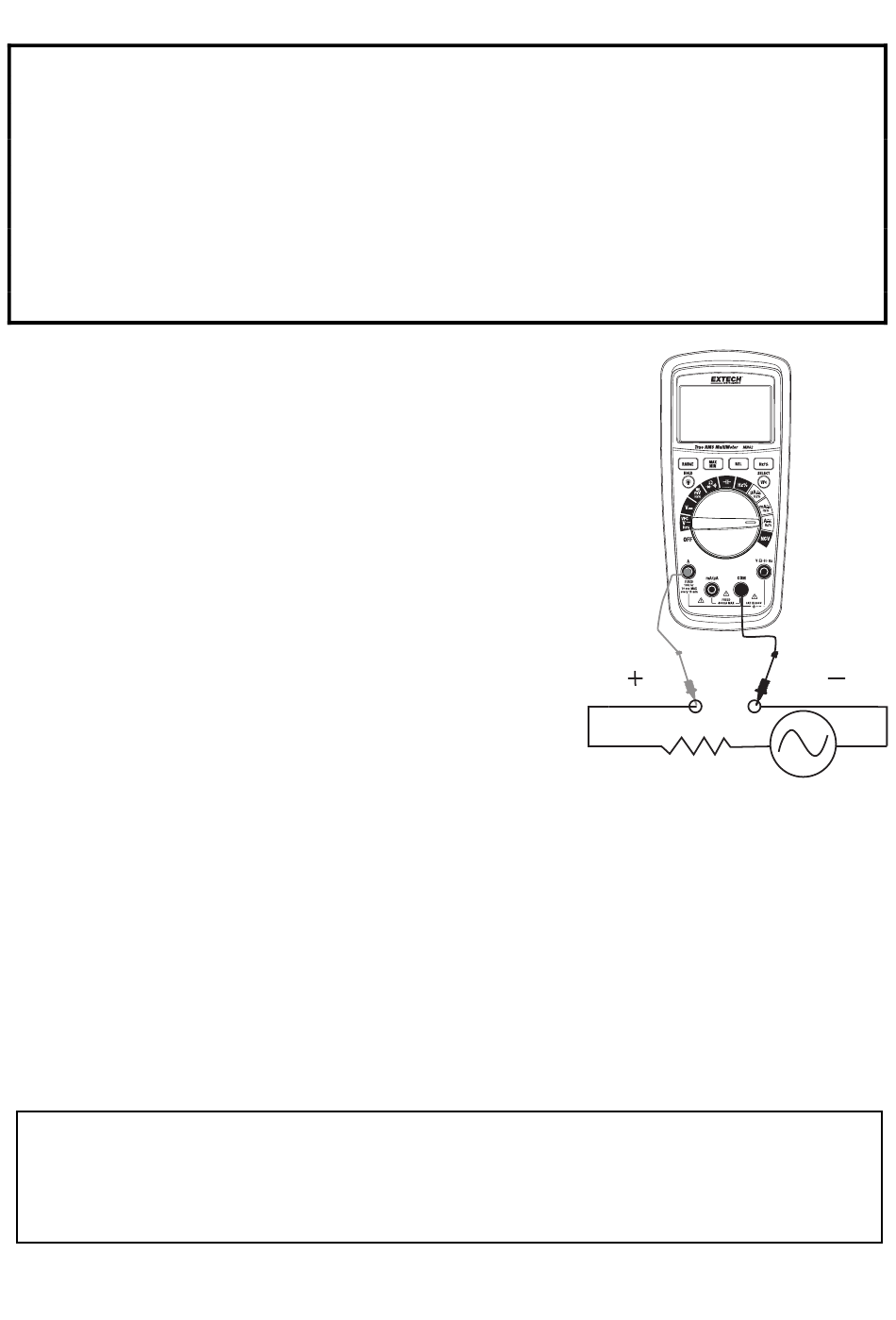

1.
Insérez la fiche banane du fil d'essai noir dans la prise
COM négative.
2.
Pour mesurer le courant jusqu'à 6 000 µA AC,
positionnez le commutateur de fonctions sur µA, puis
insérez la fiche banane du fil d'essai rouge dans la
prise indiquée par µA/mA.
3.
Pour mesurer le courant jusqu'à 600 mA AC,
positionnez le commutateur de fonctions sur mA, puis
insérez la fiche banane du fil d'essai rouge dans la
prise indiquée par µA/mA.
4.
Pour mesurer le courant jusqu'à 10 A DC, positionnez
le commutateur de fonctions sur A, puis insérez la
fiche banane du fil d'essai rouge dans la prise indiquée
par 10 A.
5.
Appuyez sur le bouton SELECT pour sélectionner "AC"
sur l'écran.
6.
Coupez l'alimentation du circuit testé, puis ouvrez le circuit au niveau du point où vous
souhaitez effectuer la mesure de courant.
7.
Placez l'embout de la sonde d'essai noire sur le côté neutre du circuit.
Placez l'embout de la sonde d'essai rouge sur le côté "sous tension" du circuit.
8.
Mettez le circuit sous tension.
9.
Lisez la valeur de courant sur l'écran.
10.
Appuyez sur le bouton Hz/% pour sélectionner "Hz".
11.
Lisez la fréquence affichée sur l'écran.
12.
Appuyez à nouveau un court instant sur le bouton Hz/% pour sélectionner "%".
Remarque relative au pourcentage de cycle d'utilisation: Pour cet appareil, les mesures du c
13.
ycle d'utilisation correspondent à AC exclusivement. Les signaux des mesures doivent être éq
14.
Lisez le pourcentage de cycle d'utilisation sur l'écran.
uivalents à la valeur au « passage par zéro ». En outre, ils doivent atteindre – 0,7 V pour que l'
15.
Appuyez sur le bouton Hz/% pour revenir à la mesure de courant uniquement.
appareil affiche correctement le pourcentage de cycle d'utilisation.
12
MN62‐fr‐CA_V1.1 12/15
