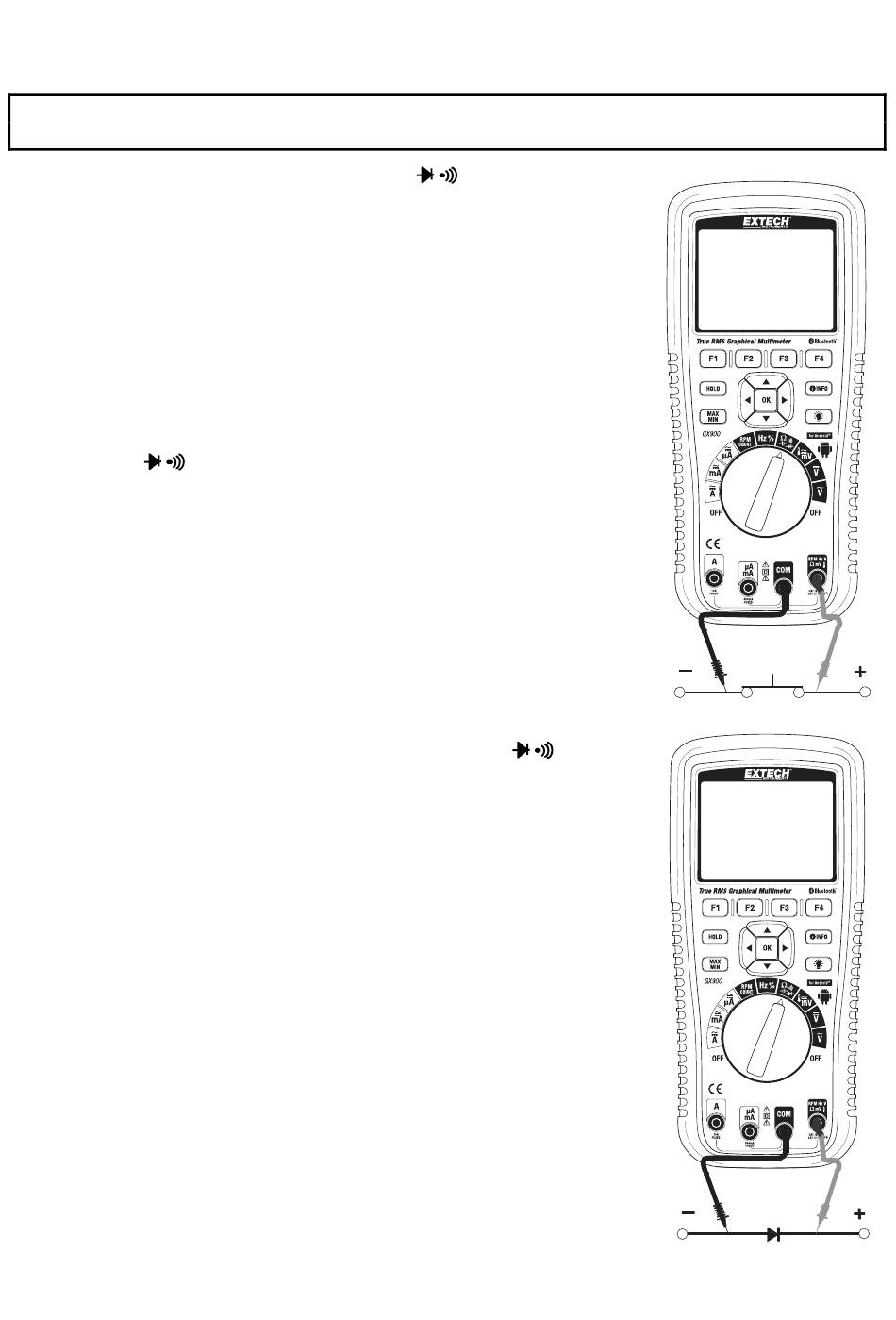

CONTRÔLE DE LA CONTINUITÉ
AVERTISSEMENT : Pour éviter tout risque d'électrocution, ne mesurez jamais la continuité sur des circuits
ou des fils sous tension.
1.
Positionnez le commutateur de fonctions sur Ω CAP.
2. Appuyez sur le bouton F1 (MENU), déplacez le sélecteur
de menu jusqu'à l'élément étiqueté RESISTANCE, puis
appuyez sur le bouton OK.
3. Déplacez le sélecteur de menu jusqu'à l'élément étiqueté
CONTINUITY, puis appuyez sur le bouton OK.
4. Insérez la fiche banane du fil d'essai noir dans la prise
négative COM.
5. Insérez la fiche banane du fil d'essai rouge dans la prise
positive .
Placez les embouts de la sonde d'essai sur le circuit ou le
6.
câble testé.
Si la résistance est inférieure à environ 35 Ω, un signal
7.
sonore retentit. Lorsque le circuit est ouvert, l'icône « OL »
s'affiche sur l'écran.
TEST DES DIODES
1. Positionnez le commutateur de fonctions sur Ω CAP.
2. Appuyez sur le bouton F1 (MENU), déplacez le sélecteur
de menu jusqu'au champ étiqueté DIODE, puis appuyez sur
le bouton OK.
3. Déplacez le sélecteur de menu jusqu'à l'élément étiqueté
DIODE, puis appuyez sur le bouton OK.
4. Insérez la fiche banane du fil d'essai noir dans la prise
négative COM et la fiche banane du fil d'essai rouge dans la
prise positive V.
Mettez les sondes d'essai en contact avec la diode testée.
5.
Une tension directe indique généralement 0,400 à 3,200 V.
La tension inverse indique « OL ». Un dispositif court‐
circuité donne une lecture d'environ 0 V et un dispositif
ouvert indique « OL » au niveau des deux polarités.
22
Extech Instruments
GX900-EU-FR V1.6 4/14
