CONTRÔLE DE LA CONTINUITÉ
AVERTISSEMENT : Pour éviter tout risque d'électrocution, ne mesurez jamais la continuité sur
des circuits ou des fils sous tension.
1. Positionnez le commutateur de fonctions sur Ω
résistance ci-dessus à titre de référence.
2. Insérez la fiche banane du fil d'essai noir dans la prise négative COM.
Insérez la fiche banane du fil d'essai rouge dans la prise d'entrée positive Ω.
3. Appuyez sur la touche MODE pour afficher «
4. Mettez les embouts de la sonde d'essai en contact avec le circuit ou le fil électrique que vous
souhaitez tester.
5. Si la résistance est inférieure à environ 35 Ω, l'appareil émettra un signal sonore. Si le circuit est
ouvert, l'indicateur « OL » s'affichera sur l'écran.

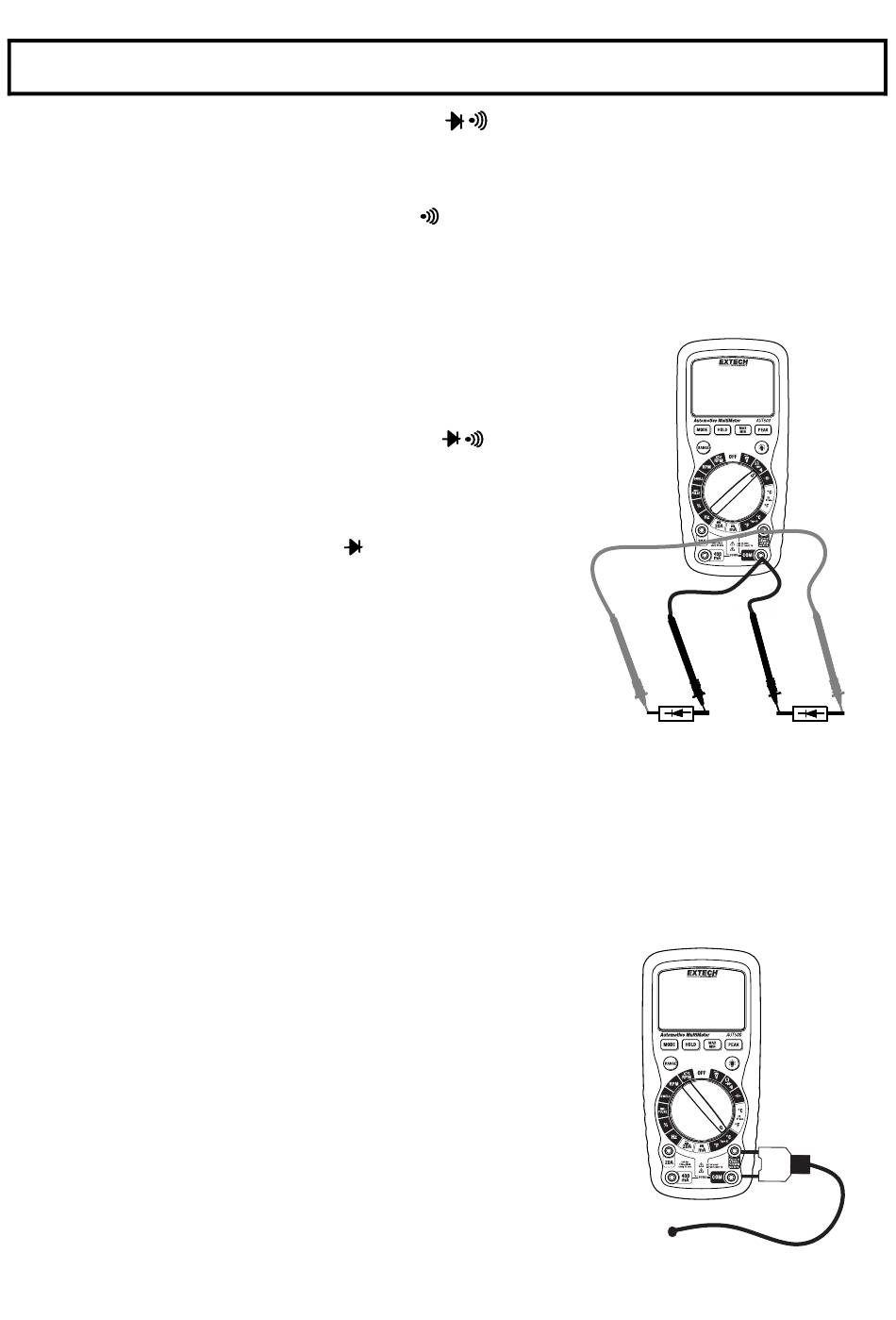

TEST DES DIODES
1. Positionnez le commutateur de fonctions sur Ω.
2. Insérez la fiche banane du fil d'essai noir dans la prise
négative COM et la fiche banane du fil d'essai rouge dans la
prise positive V.
3. Appuyez sur la touche MODE pour afficher « » et « V » sur
l'écran.
4. Mettez les sondes d'essai en contact avec la diode testée.
Une tension directe indique généralement 0,400 à 0,700 V.
Une tension inverse indique « OL ». Un dispositif court-
circuité donne une lecture d'environ 0 V et un dispositif
ouvert indique « OL » au niveau des deux polarités.
MESURES DE LA TEMPÉRATURE PAR CONTACT (TYPE K)
1. Positionnez le commutateur de fonction sur ºC ou ºF de type K.
2. Insérez la sonde de température dans les prises d'entrée en vous veillant à respecter la polarité
adéquate.
3. Mettez l'embout de la sonde de température en contact avec la partie testée. Après stabilisation de
la lecture (au bout d'environ 30 secondes) retirez l'embout de la
sonde de la surface testée.
4. Lisez la température qui s'affiche sur l'écran sous forme de
chiffres numériques et sous forme de représentation à graphique à
barres.
Remarque : La sonde de la température est équipée d'un mini
connecteur de type K. Un mini connecteur relié à un adaptateur
de connecteur banane est livré avec l'appareil pour tout
branchement aux prises d'entrée bananes de l'appareil.
.. Référez-vous au schéma des mesures de
» sur l'écran
10
AUT500-EU-FR v1.0 5/13
