MESURES EN MILLIVOLTS DU COURANT DC/AC
ATTENTION! Ne mesurez pas de tension DC/AC si la mise en marche (ON) ou l'arrêt (OFF) d'un
moteur sur le circuit est en cours. Il peut se produire de soudaines surtensions susceptibles
d'endommager l'appareil.
1.
Positionnez le commutateur de fonctions sur mV.
2.
Insérez la fiche banane du fil d'essai noir dans la prise COM négative.
Insérez la fiche banane du fil d'essai rouge dans la prise positive V.
3.
Appuyez sur le bouton SELECT pour sélectionner les millivolts DC ou
AC.
4.
Mettez en contact l'embout de la sonde d'essai noire avec le côté
négatif du circuit.
Mettez en contact l'embout de la sonde d'essai rouge avec le côté

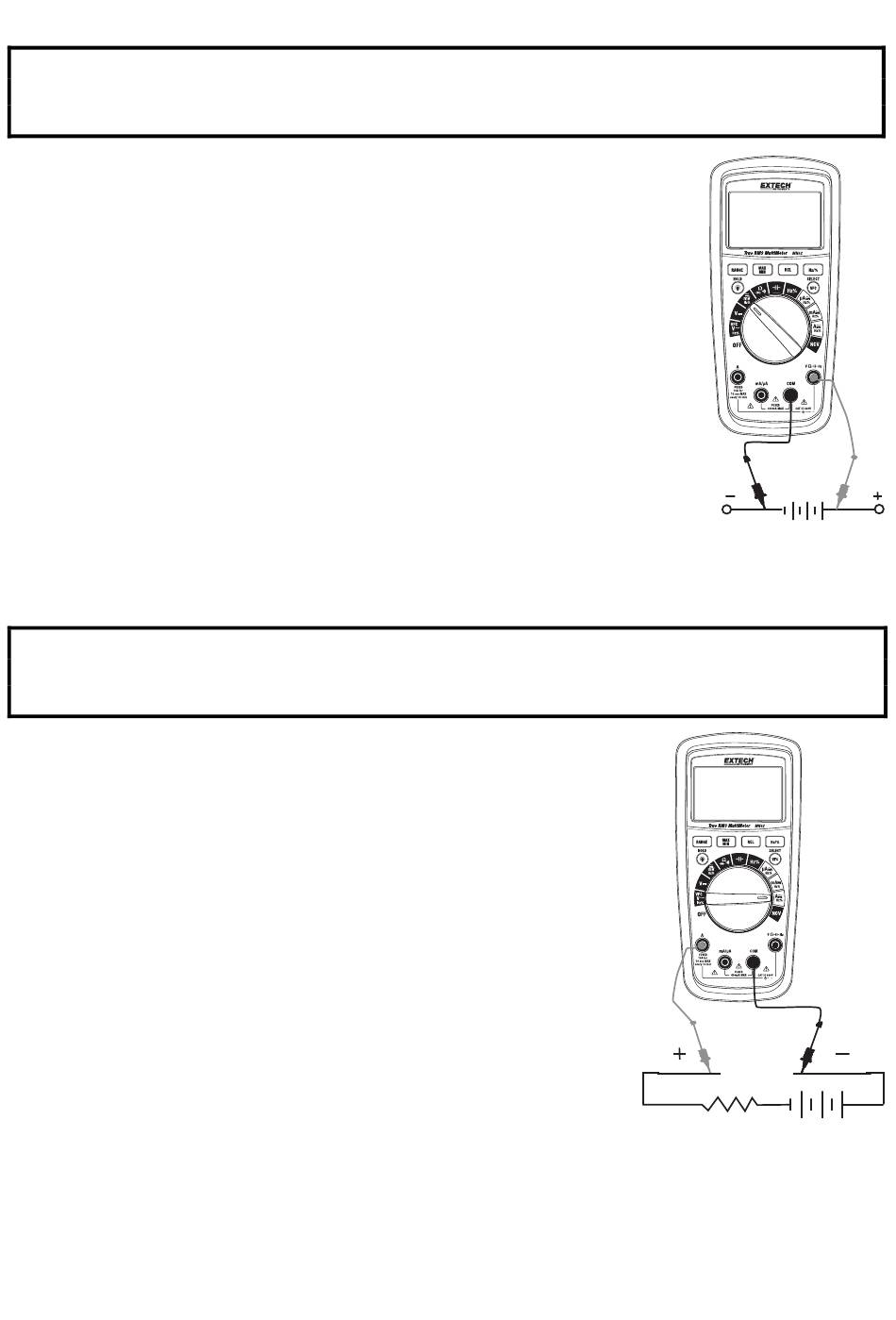

positif du circuit. (La Figure à droite illustre uniquement les mesures
de courant DC).
5.
Lisez la tension affichée sur l'écran.
6.
Pour le courant AC, appuyez sur le bouton Hz/% pour sélectionner
Hz.
7.
Lisez la fréquence affichée sur l'écran.
8.
Pour le courant AC, appuyez à nouveau sur le bouton Hz/% pour sélectionner %.
9.
Lisez le pourcentage de cycle d'utilisation sur l'écran.
MESURES DE COURANT DC
ATTENTION! N'effectuez pas de mesures sur du courant de 5A pendant plus de 10 secondes.
Laissez écouler 15 minutes entre les tests. Au‐delà de 10 secondes, cela risque d'endommager
l'appareil et/ou les fils d'essai.
1.
Insérez la fiche banane du fil d'essai noir dans la prise COM
négative.
2.
Pour mesurer le courant jusqu'à 6 000 µA DC, positionnez le
commutateur de fonctions sur µA, puis insérez la fiche
banane du fil d'essai rouge dans la prise indiquée par µA/mA.
3.
Pour mesurer le courant jusqu'à 600 mA DC, positionnez le
commutateur de fonctions sur mA, puis insérez la fiche
banane du fil d'essai rouge dans la prise indiquée par µA/mA.
4.
Pour mesurer le courant jusqu'à 10 A DC, positionnez le
commutateur de fonctions sur A, puis insérez la fiche banane
du fil d'essai rouge dans la prise indiquée par 10 A.
5.
Appuyez sur le bouton SELECT pour sélectionner DC sur
l'écran.
6.
Coupez l'alimentation du circuit testé, puis ouvrez le circuit
au niveau du point où vous souhaitez effectuer la mesure de
courant.
7.
Mettez en contact l'embout de la sonde d'essai noire avec le côté négatif du circuit. Mettez
en contact l'embout de la sonde d'essai rouge avec le côté positif du circuit.
8.
Mettez le circuit sous tension.
9.
Lisez la valeur de courant sur l'écran.
11
MN62‐fr‐CA_V1.1 12/15
