MESURES DE LA RÉSISTANCE
AVERTISSEMENT: Veillez à couper l'alimentation de l'unité testée et à décharger tous les
condensateurs avant d'effectuer toute mesure de la résistance, afin de prévenir tout risque
d'électrocution. Retirez les piles et débranchez les câbles d'alimentation.

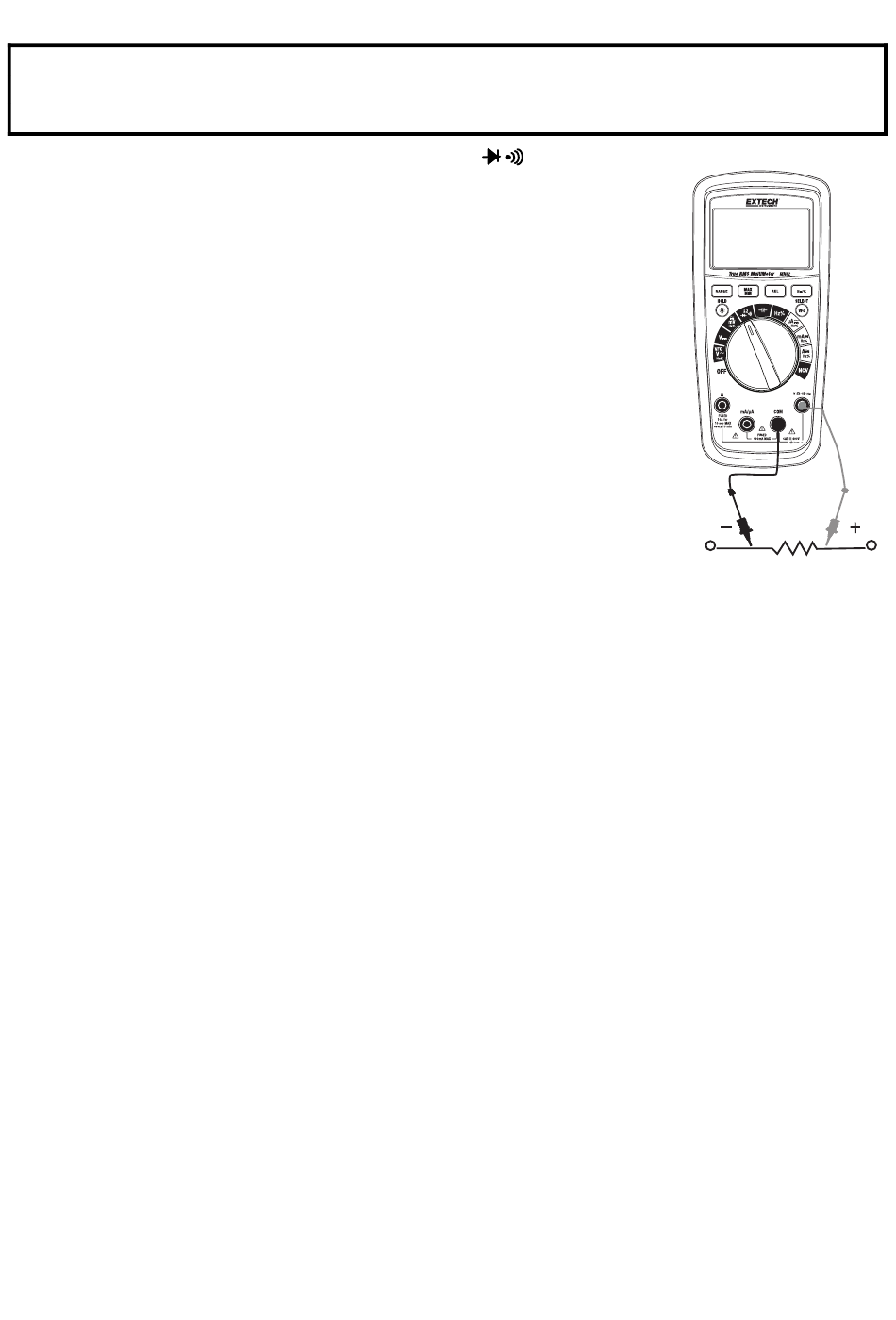

1.
Positionnez le commutateur de fonctions sur
2.
Insérez la fiche banane du fil d'essai noir dans la prise COM
négative.
Insérez la fiche banane du fil d'essai rouge dans la prise Ω positive.
3.
Appuyez sur le bouton SELECT pour sélectionner Ω sur l'écran.
4.
Mettez en contact les embouts des sondes d'essai sur tout ou
partie du circuit testé. Il est préférable de débrancher un côté du
circuit testé afin que le reste du circuit n'affecte pas la lecture de
la résistance.
5.
Lisez la mesure de résistance affichée à l'écran.
Remarques relatives aux mesures de la résistance
L'indicateur OL s'affiche sur l'écran lorsque la mesure du circuit ouvert
de la résistance ou la valeur de la résistance dépasse la gamme
maximale.
En cas de mesures d'une résistance faible, une erreur de mesures due aux fils d'essai de l'ordre
de 0,1 à 0,2
existe. Court‐circuitez les fils d'essai, puis utilisez le mode Relatif pour corriger
l'erreur due aux fils d'essai.
Vérifiez les fils d'essai afin de détecter tout desserrement éventuel ou toute autre rupture, puis
assurez‐vous que la résistance des fils est de l'ordre de 0,5
et en visualisant la lecture affichée. Remplacez les fils d'essai si nécessaire
Plusieurs secondes sont nécessaires pour la atteindre la stabilité lorsque vous effectuez des
mesures d'une résistance élevée.
N'entrez pas de signaux supérieurs à 60 V DC ou à 30 V AC.
Ω.
ou moins en court‐circuitant les fils
