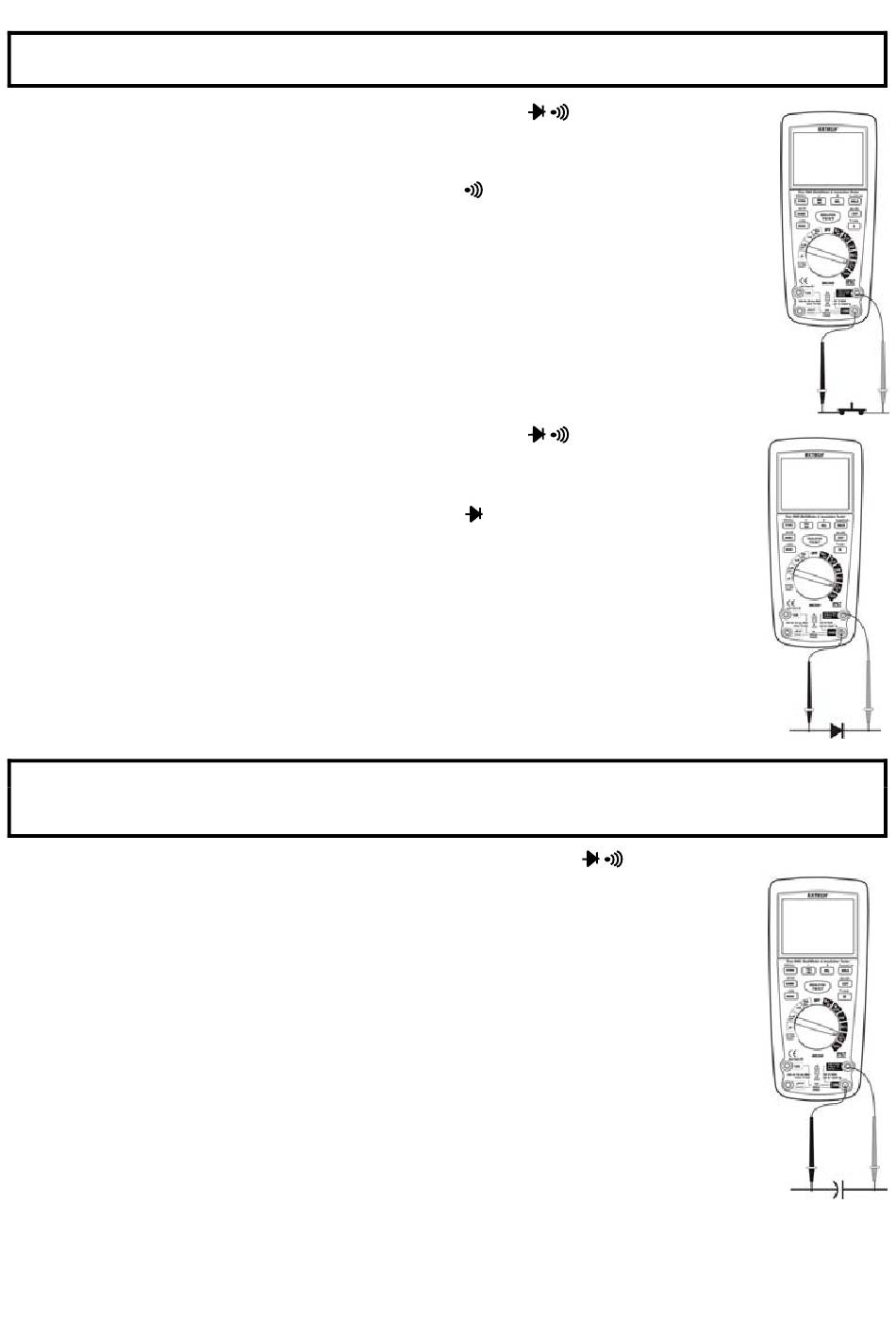

VERIFICATION DE LA CONTINUITE
AVERTISSEMENT : Afin d'éviter tout risque d'électrocution, ne mesurez jamais la Continuité sur
des circuits ou des fils sous tension.
1.
Positionnez le commutateur de fonctions sur Ω CAP
2.
Insérez la fiche banane du fil d'essai noir dans la prise négative COM.
Insérez la fiche banane du fil d'essai rouge dans la prise positive Ω .
3.
Appuyez sur le bouton MODE pour afficher «
4.
Placez les pointes de la sonde d'essai sur le circuit ou sur le fil électrique que
vous souhaitez tester.
5.
Si la Résistance est inférieure à environ 35Ω, un signal sonore retentira. Si le
circuit est ouvert, l'écran affichera «OL».
TEST DE DIODE
1.
Positionnez le commutateur de fonctions sur Ω CAP
2.
Insérez la fiche banane du fil d'essai noir dans la prise négative COM et la
fiche banane du fil d'essai rouge dans la prise positive V.
3.
Appuyez sur le bouton MODE pour afficher «
4.
Placez les pointes de sonde d'essai sur la diode testée. La tension directe est
généralement de l'ordre de 0,400 à 0,700 V. La tension inverse affichera
«OL». Des dispositifs court-circuités afficheront à peu près 0 V et un dispositif
ouvert affichera «OL» au niveau des deux polarités.
MESURES DE LA CAPACITE
AVERTISSEMENT : Veillez à couper l'alimentation de l'unité testée et à décharger tous les
condensateurs avant d'effectuer toute mesure de capacité, afin de prévenir tout risque
d'électrocution. Retirez la pile et débranchez le cordon d'alimentation.
1.
Positionnez le commutateur rotatif de fonctions sur Ω CAP
2.
Insérez la fiche banane du fil d'essai noir dans la prise négative COM.
3.
Insérez la fiche banane du fil d'essai rouge dans la prise positive V.
4.
Appuyez sur le bouton MODE pour afficher « F ».
5.
Placez les fils d'essai sur le condensateur à tester.
6.
Lisez la valeur de la capacité sur l'affichage.
.
» et « Ω » sur l'écran.
.
» et « V » sur l'écran.
.
8
MG300-fr-FR_v2.5 8/16
