TEST DE CONTINUITÈ
AVERTISSEMENT : ne jamais procéder à la mesure de continuité sur des circuits ou des fils
électriques à haute tension afin d'éviter toute électrocution.

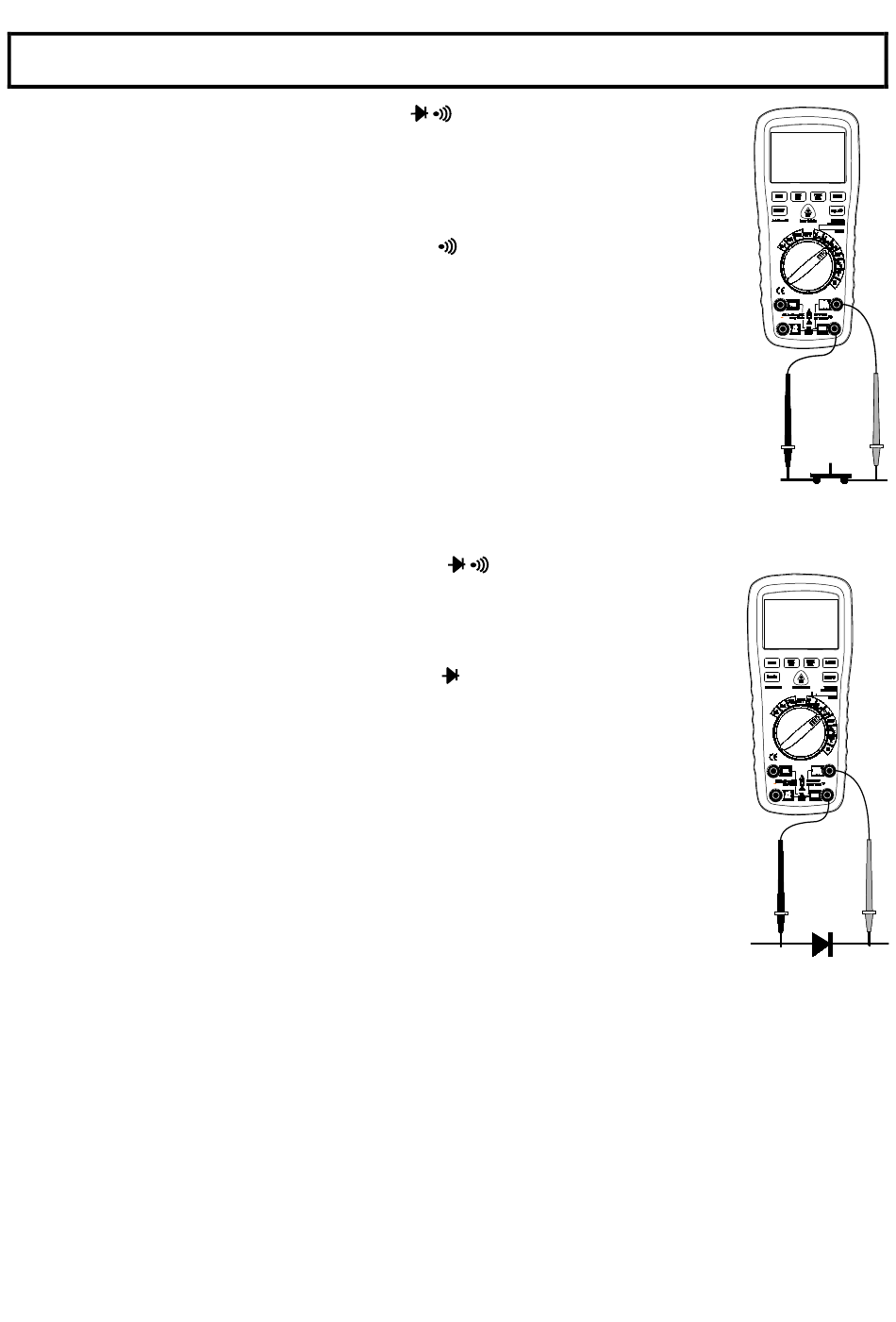

1. Placer le commutateur de fonctions sur Ω
2. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle
négatif COM.
Insérer le câble de mesure rouge de la fiche banane dans le connecteur femelle
positif Ω.
3. Appuyez sur la touche SELECT pour afficher"
4. Placer les pointes de sonde d'essai sur le circuit ou sur le fil électrique à tester.
5. Si la résistance est inférieure à environ 35Ω, l'appareil émettra un signal sonore.
Si le circuit est ouvert, l'écran affichera l'icône "OL".

TEST DE DIODES

1. Placer le commutateur de fonctions sur vert Ω
2. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle
négatif COM et le câble de mesure rouge de la fiche banane dans le
connecteur femelle positif V.
3. Appuyer sur la touche SELECT pour afficher "
4. Placer les pointes de sonde d'essai sur la diode testée. La tension avant est
généralement de l'ordre de 0.400 à 0.700V. La tension arrière indiquera "OL".
Un dispositif court-circuité indiquera à peu près 0V et un dispositif ouvert
indiquera "OL" dans les deux polarités.
.
"
.
" et "V" .
