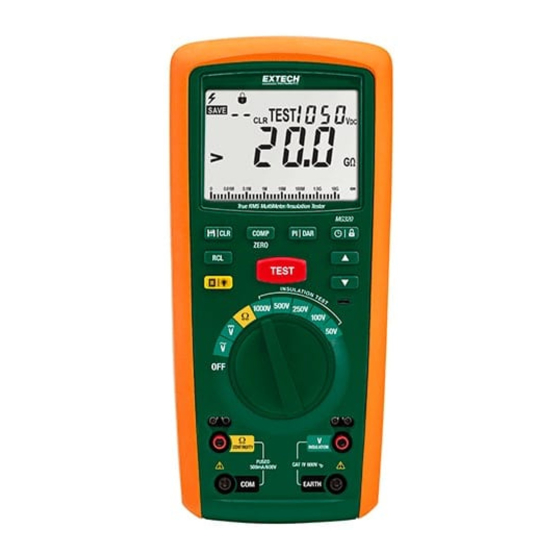

Testeur d'isolement + dmm
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

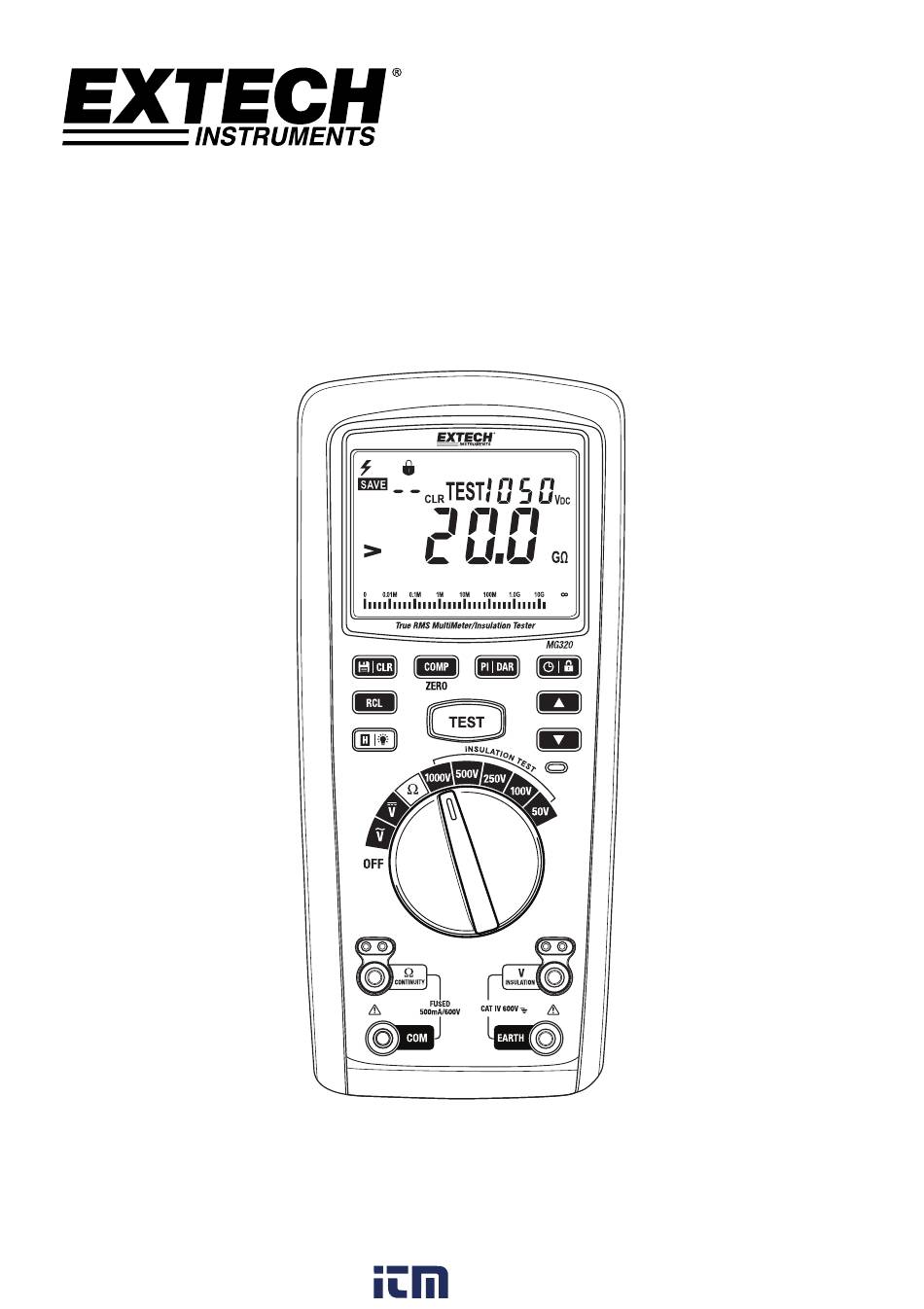

MANUEL D'UTILISATION
Testeur d'isolement + DMM
(multimètre numérique)
Modèle MG320
800.561.8187
information@itm.com
www.
.com

Publicité

Table des Matières
loading

Manuels Connexes pour Extech Instruments MG320

Sommaire des Matières pour Extech Instruments MG320

  • Page 1 MANUEL D'UTILISATION Testeur d'isolement + DMM (multimètre numérique) Modèle MG320 800.561.8187 information@itm.com www. .com...

  • Page 2: Table Des Matières

    6.2 Maintien des données    6.3 Indicateur de piles faibles    6.4 MESURES DE TENSION CC    6.5 MESURES DE TENSION ALTERNATIVE    6.6 MESURES DE RÉSISTANCE FAIBLE/CONTINUITÉ    6.7 MESURES DE LA RÉSISTANCE D'ISOLEMENT    6.7.1 Désactiver le verrouillage du test d'isolement    6.7.2 Réglage de la minuterie du test de résistance d'isolement    6.7.3 Test d'isolement du ratio d'absorption diélectrique [DAR]    6.7.4 Test d'isolement de l’indice de polarisation [PI]    6.7.5 Comparateur  7.  ENREGISTREMENT DES DONNÉES  12  8.  ENTRETIEN  13    8.1 INSTALLATION DES PILES    8.2 REMPLACEMENT DU FUSIBLE  9.  SPÉCIFICATIONS  14  MG320-fr-FR_v1.1 1/17 800.561.8187 information@itm.com www. .com...

  • Page 3: Introduction

    1. Introduction  Nous vous félicitons d'avoir acheté le MG320 résistance d'isolement RMS vraie – DMM CAT IV 600 V. Le MG320 présente une conception robuste pour une utilisation intensive. Le MG320 mesure la résistance d'isolement, la tension CA/CC, et la résistance.

  • Page 4: Instructions De Sécurité

    7. NE JAMAIS faire fonctionner le compteur si le couvercle des piles/fusibles n'est pas en place et bien fixé. 8. Si la méthode d'utilisation de l'équipement diffère de celle décrite par le fabricant, la protection assurée par l'équipement risque d'être altérée. MG320-fr-FR_v1.1 1/17 800.561.8187 information@itm.com www.

  • Page 5: Normes De Sécurité

     Aucune pièce de cet appareil ne doit être réparée par l'utilisateur. Veuillez confier tous les entretiens et les réparations à Extech Instruments.  Remplacez les piles dès que l'icône apparaît afin pour ne pas amoindrir la précision de la mesure.

  • Page 6: Boutons De Commande

    12. Comparateur : test réussi [PASS], échec du test [NG], unités [K, M, G] et valeur de référence. 13. Chiffres principaux de la mesure 14. Icône de la mémorisation des données (gel/dégel) 15. Enregistrer/rappeler les relevés (01à 99) MG320-fr-FR_v1.1 1/17 800.561.8187 information@itm.com www.

  • Page 7: Instructions D'utilisation

    « dégeler » (le H n'est plus affiché) la valeur relevée. Remarque : la fonction de mise hors tension automatique s'active au bout de 3 minutes d'inactivité. L'appareil émet un signal sonore juste avant de s'éteindre. MG320-fr-FR_v1.1 1/17 800.561.8187 information@itm.com www.

  • Page 8: Mesures De Tension Alternative

    3 minutes d'inactivité. L'appareil émet un signal sonore juste avant de s'éteindre. Remarque : la fonction de mise hors tension automatique s'active au bout de 3 minutes d'inactivité. L'appareil émet un signal sonore juste avant de s'éteindre. MG320-fr-FR_v1.1 1/17 800.561.8187 information@itm.com www. .com...

  • Page 9: Mesures De Résistance Faible/Continuité

    H n'est plus affiché) la valeur relevée. Appuyez sur pour mémoriser le résultat. Remarque : la fonction de mise hors tension automatique s'active au bout de 3 minutes d'inactivité. L'appareil émet un signal sonore juste avant de s'éteindre. MG320-fr-FR_v1.1 1/17 800.561.8187 information@itm.com www. .com...

  • Page 10: Mesures De La Résistance D'isolement

    Remarque : Ne jamais déplacer le sélecteur de fonction vers un autre mode en cours de test. Veuillez patienter jusqu'à la fin du test et retirer les câbles de test de l'appareil avant de déplacer le sélecteur de fonction. MG320-fr-FR_v1.1 1/17 800.561.8187 information@itm.com www.

  • Page 11: Désactiver Le Verrouillage Du Test D'isolement

    4. L'écran affiche l'icône PI lorsque ce mode est correctement ouvert. 5. Les minuteries (« Time1 : 60 secondes et Time2 : 10 minutes ») s'affichent en bas à droite. 6. Appuyer sur la touche TEST pour démarrer le test. MG320-fr-FR_v1.1 1/17 800.561.8187 information@itm.com www.

  • Page 12: Comparateur

    5. Les options préréglées du comparateur de continuité sont : 1, 2, 5, 10, et 20 Ω. 7. Enregistrement des données  Le MG320 peut stocker, rappeler et effacer jusqu'à 99 enregistrements (01 à 99). Appuyez sur le bouton pour sauvegarder un relevé.

  • Page 13: Entretien

    4. Utilisez toujours un fusible de la taille et la valeur prévues (500mA/600V à action rapide). 5. Replacez et fixez le couvercle arrière. AVERTISSEMENT : Pour éviter tout choc électrique, n'utilisez pas le multimètre tant que le couvercle du fusible n'est pas en place et solidement fixé. MG320-fr-FR_v1.1 1/17 800.561.8187 information@itm.com www.

  • Page 14: Spécifications

    500 V : 0,01 M ~ 500 M (un signal sonore retentit quand la résistance est < à 4 M) 1000 V : 0,01 M ~ 10,0 G (un signal sonore retentit quand la résistance est < à 1 M) MG320-fr-FR_v1.1 1/17 800.561.8187 information@itm.com...

  • Page 15: Courant De Court Circuit

    Remarque : Les indications de précision sont composées de deux éléments : (le % du relevé) qui concerne la précision du circuit de mesure ; (+ chiffres) qui concerne la précision du convertisseur de numérique à analogique. MG320-fr-FR_v1.1 1/17 800.561.8187 information@itm.com...

  • Page 16: Spécifications Générales

    IEC61010, la norme sur la surtension (CAT IV 600 V) et le degré II de pollution. Copyright © 2017 FLIR Systems, Inc. Tous droits réservés, y compris le droit de reproduction, en partie ou en totalité, sous quelque forme que ce soit MG320-fr-FR_v1.1 1/17 800.561.8187 information@itm.com www.
