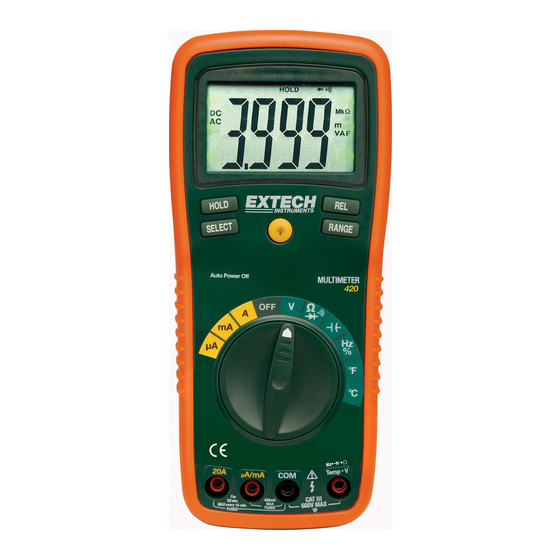

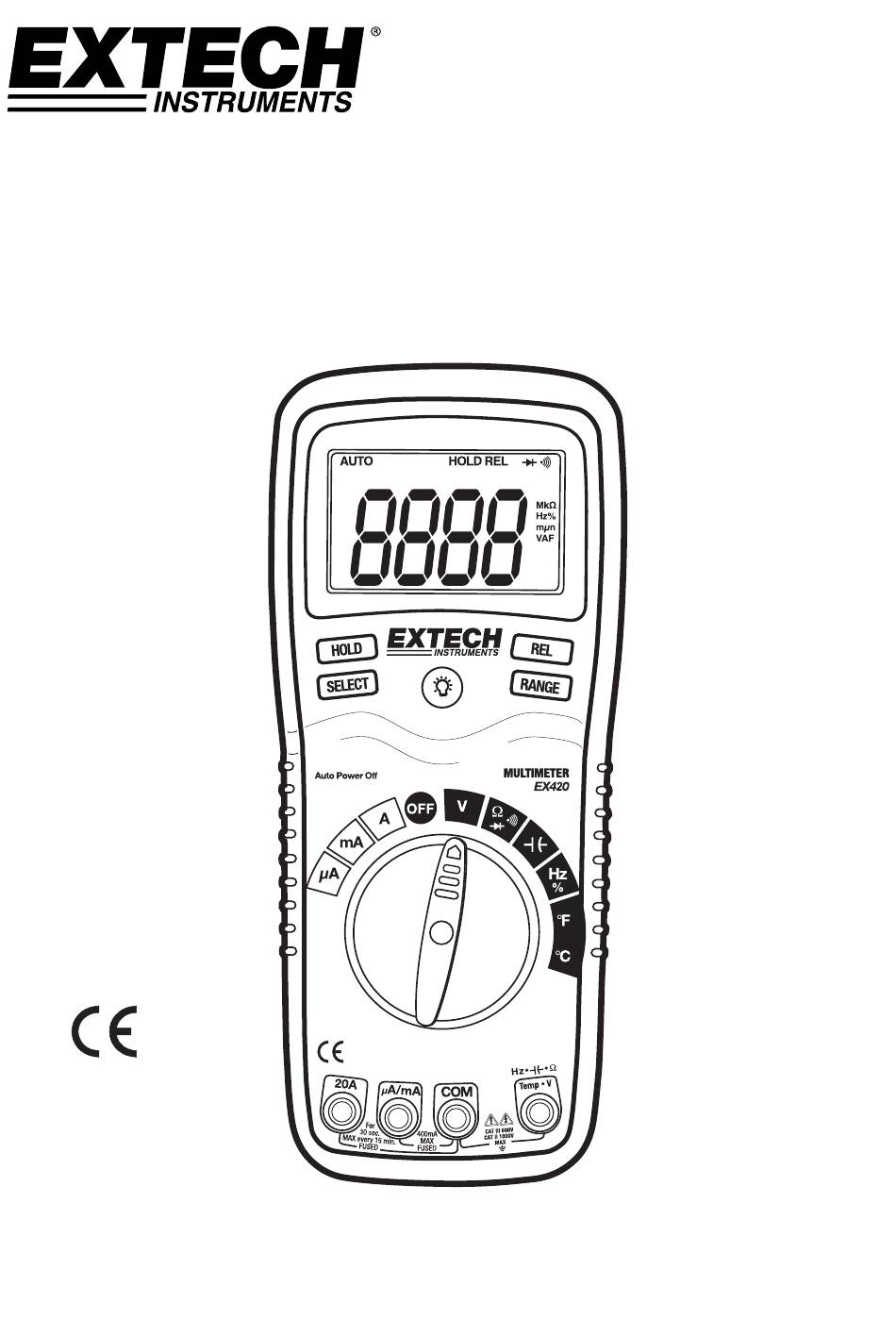

- Page 1 Guide d’utilisation Multimètre Numérique Extech 420...
-
Page 2: Signalétique Internationale De Sécurité
Introduction Félicitations, vous venez d’acquérir un Multimètre numérique à sélection automatique de gamme Extech. (Modèle EX410 . Cet appareil permet de mesurer les différences de potentiel alternatives et continues (AC/DC), les courants AC/DC, la résistance, la capacité, les fréquences, de tester les diodes, le cycle de service, la continuité... - Page 3 PRECAUTIONS L’utilisation inadaptée de ce multimètre peut causer des dommages, des électrocutions, des blessures voire la mort. Toujours retirer les câbles de mesure avant de procéder au remplacement des piles ou des fusibles. Toujours vérifier l‘état des câbles de mesure ainsi que le multimètre avant utilisation Remplacez tout élément défectueux avant d’utiliser l’appareil.
-
Page 4: Categorie De Surtension
CATEGORIE DE SURTENSION III Ce multimètre est conforme au standard IEC 610-1-2001 concernant les appareils de CATEGORIE III DE SURTENSION. Les appareils appartenant à cette catégorie sont protégés contre les surtensions éphémères au point de distribution sur une installation fixe. Les exemples incluent les commutateurs sur des installations fixes ainsi que certains équipements à... -
Page 5: Connecteurs Et Boutons
Connecteurs et boutons 1. Ecran LCD 600 pixels 2. Bouton HOLD (gel de l’affichage) 3. Bouton SELECT 4. Commutateur de fonction 5. Connecteurs femelles mA, uA et A 6. Connecteur femelle COM 7. Connecteur femelle positif 8. Bouton RANGE (gamme) 9. - Page 6 Mode d’emploi DANGER : Risque d’électrocution. Les circuits à haute-tension, qu’ils soient en courant alternatif ou continu (AC ou DC) sont très dangereux et doivent par conséquent être mesurés avec la plus grande prudence. 1. Veillez à TOUJOURS positionner le commutateur de fonction sur OFF lorsque vous n’utilisez pas l’appareil.
- Page 7 MESURE DE DIFFERENCE DE POTENTIEL AC DANGER : Risque d’électrocution. Il peut arriver que les pointes de sonde ne soient pas suffisamment longues pour atteindre les points à tester de certaines installations 240V car ceux-ci sont parfois profondément encastrés. Par conséquent, il peut arriver que l’écran affiche la valeur 0 alors que l’installation est en réalité...
- Page 8 MESURE DE COURANTS ALTERNATIFS (AC) ATTENTION : ne mesurez pas de courant 20A pendant plus de 30 secondes. Au-delà de 30 secondes, vous risquez d’endommager le multimètre et/ou ses câbles de mesure. 1. Insérez le câble de mesure à fiche banane noir dans le connecteur femelle COM négatif.
-
Page 9: Test De Diode
TEST DE CONTINUITE ATTENTION : Afin d’éviter tout risque d’électrocution, ne mesurez jamais la Continuité sur des circuits ou des fils sous tension. 1. Positionnez le commutateur de fonction sur l’inscription verte 2. Insérez le câble de mesure à fiche banane noir dans le connecteur femelle COM négatif. - Page 10 MESURE DE LA FREQUENCE Positionnez le commutateur de fonction sur l’inscription verte “Hz”. Insérez le câble de mesure à fiche banane noir dans le connecteur femelle COM négatif et insérez le câble de mesure à fiche banane rouge dans le connecteur femelle Hz positif. Mettez les pointes de sonde en contact avec le circuit à...
-
Page 11: Mode Relatif
MODE SELECTION AUTOMATIQUE DE GAMME ET MODE MANUEL L’appareil est réglé sur le mode de sélection automatique de gamme par défaut. Ce mode sélectionne automatiquement la gamme la plus adaptée à la mesure effectuée et c’est en règle générale le mode le plus approprié. Pour les mesures nécessitant une sélection manuelle, procédez comme suit : Appuyez sur le bouton RANGE. -
Page 12: Caractéristiques
Caractéristiques Fonction Gamme Résolution Précision 400mV 0,1mV (0,3% en lecture + 2 chiffres) Différence dep 0,001V otentiel DC (co (0,5% en lecture + 2 chiffres) 0,01V ntinu) 400V 0,1V 1000V (0,8% en lecture + 3 chiffres) De 50 à 400Hz De 400Hz à... -
Page 13: Précision
Fonction Gamme Résolution Précision Fréquence 5,000Hz 0,001Hz (1.5% en lecture + 5 chiffres) 50,00Hz 0,01Hz 500,0Hz 0,1Hz 5,000kHz 0,001kHz (1.2% en lecture + 2 chiffres) 50,00kHz 0,01kHz 500,0kHz 0,1kHz 5,000MHz 0,001MHz (1.5% en lecture + 4 chiffres) 10,00MHz 0,01MHz Sensibilité: 0.8V r.m.s. min. De @ 20% à 80% de cycle de service et <100kHz; 5Vr.m.s. min De @ 20% à... -
Page 14: Entretien
Entretien ATTENTION : afin d’éviter tout risque d’électrocution, ne pas utiliser le multimètre sans avoir au préalable remis en place le couvercle du compartiment à fusible et l’avoir correctement fermé. Ce multimètre est conçu pour vous servir de manière fiable pendant de nombreuses années sous réserve d’observer les consignes d’entretien suivantes : 1. -
Page 15: Remplacement Des Fusibles
REMPLACEMENT DES FUSIBLES ATTENTION : afin d’éviter tout risque de court-circuit, veillez à déconnecter les câbles de mesure de toute source de tension avant de retirer le couvercle du compartiment à fusible. 1. Débranchez les câbles de mesure du multimètre. 2.
