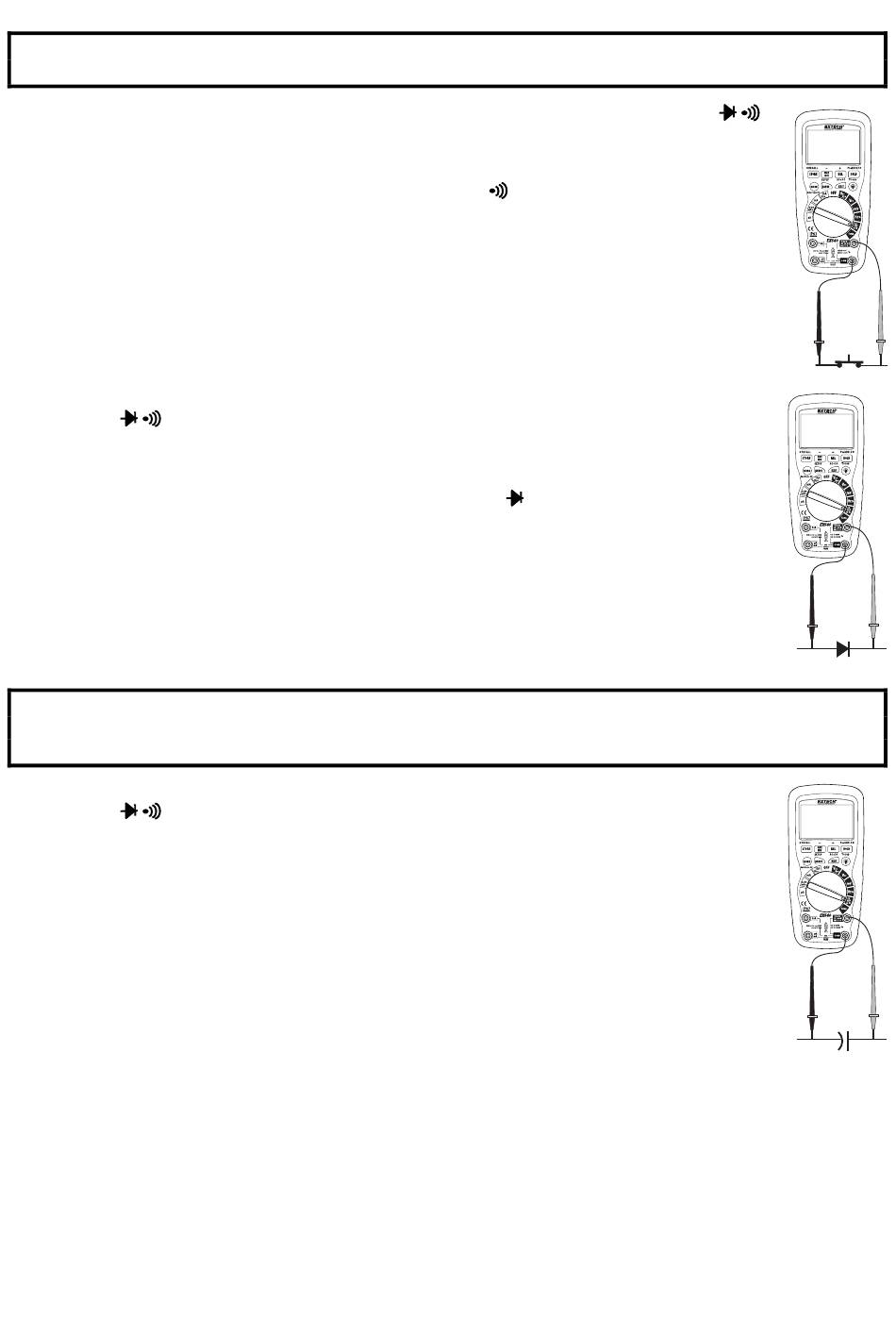

VERIFICATION DE LA CONTINUITE
AVERTISSEMENT : Ne mesurez jamais la de continuité sur des circuits ou des fils électriques
sous haute tension afin de prévenir tout risque électrocution.
1.
Placez le commutateur de modes de fonctionnement sur la position Ω CAP
2.
Insérez le fil d'essai noir de la fiche banane dans la prise négative COM.
Insérez le fil d'essai rouge de la fiche banane dans la prise positive Ω.
3.
Appuyez sur le bouton MODE pour sélectionner
4.
Placez les pointes de sonde d'essai sur le circuit ou sur le fil électrique que vous
souhaitez tester.
5.
Si la résistance est inférieure à environ 35, l'appareil émettra un signal sonore.
Si le circuit est ouvert, l'icône « OL » s'affichera sur l'écran.
TEST DES DIODES
1.
Placez le commutateur de modes de fonctionnement sur la position Ω
CAP.
2.
Insérez le fil d'essai noir de la fiche banane dans la prise négative COM et le fil
d'essai rouge de la fiche banane dans la prise positive V.
3.
Appuyez sur le bouton MODE pour sélectionner «
4.
Placez les pointes de sonde d'essai sur la diode testée. La tension directe est
généralement de l'ordre de 0,400 à 0,700 V. La tension inverse affichera « OL ».
Un dispositif en cour-circuit affichera à peu près 0 V et un dispositif ouvert
affichera « OL » au niveau des deux polarités.
MESURES DE LA CAPACITE
AVERTISSEMENT : Veillez à couper l'alimentation de l'unité testée et à libérer tous les
condensateurs avant d'effectuer toute mesure de capacité afin de prévenir tout risque
d'électrocution. Retirez les piles et débranchez les les cordons d'alimentation.
1.
Placez le commutateur rotatif de modes de fonctionnement sur la position Ω
CAP.
2.
Insérez le fil d'essai noir de la fiche banane dans la prise négative COM.
3.
Insérez le fil d'essai rouge de la fiche banane dans la prise positive V.
4.
Appuyez sur le bouton MODE pour sélectionner « F ».
5.
Posez les extrémités des fils d'essai sur le condensateur à tester.
6.
Lisez la valeur de la capacité affichée sur l'écran.
et « Ω » sur l'écran.
» et « V ».
8
.
EX540-fr-FR_v1.7 1/17
