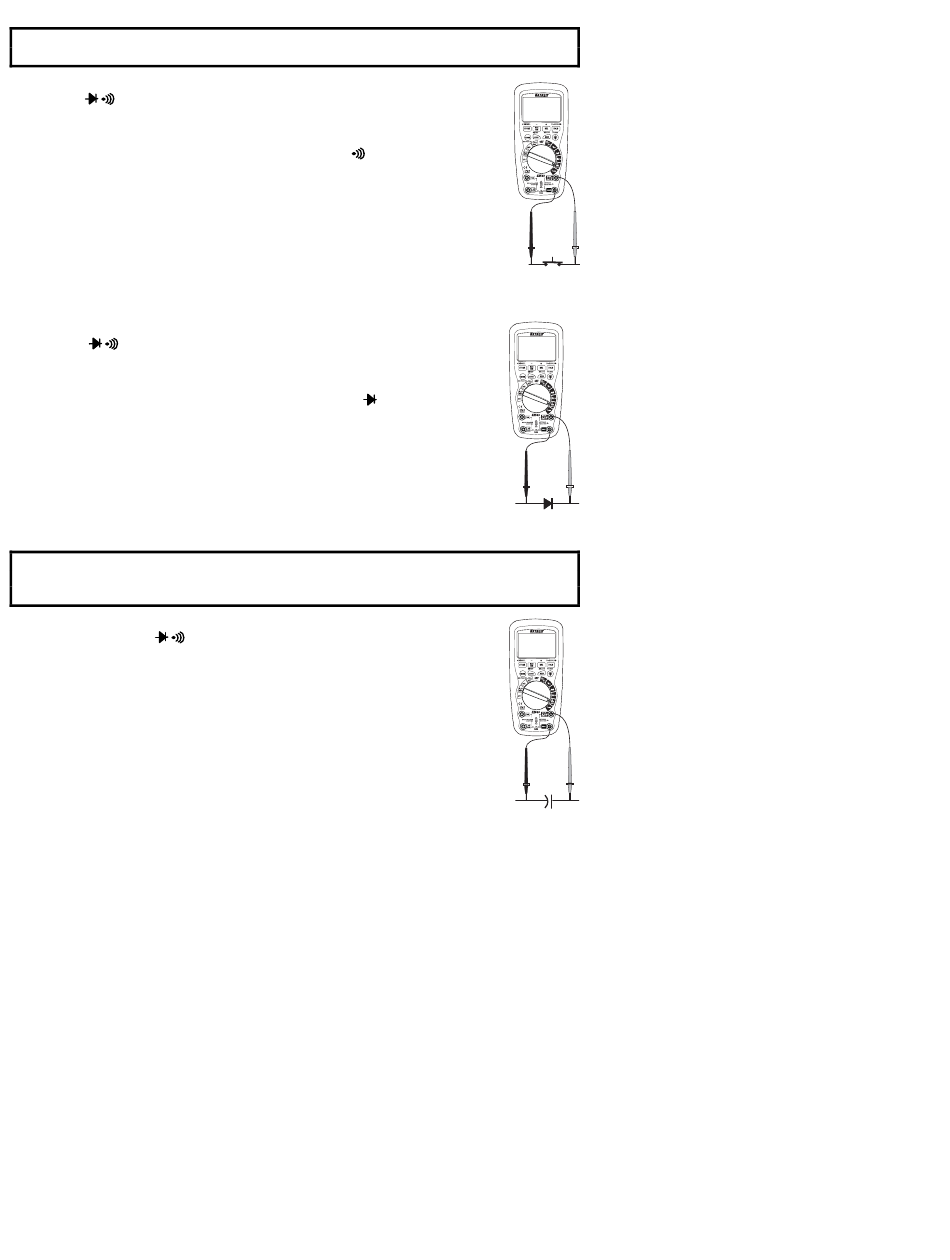

VERIFICATION DE LA CONTINUITE
AVERTISSEMENT : Ne mesurez jamais la de continuité sur des circuits ou des fils
électriques sous haute tension afin de prévenir tout risque électrocution.
1.
Placez le commutateur de modes de fonctionnement sur la position Ω
CAP
.
2.
Insérez le fil d'essai noir de la fiche banane dans la prise négative COM.
Insérez le fil d'essai rouge de la fiche banane dans la prise positive Ω.
3.
Appuyez sur le bouton MODE pour sélectionner
4.
Placez les pointes de sonde d'essai sur le circuit ou sur le fil électrique
que vous souhaitez tester.
5.
Si la résistance est inférieure à environ 35Ω, l'appareil émettra un signal
sonore. Si le circuit est ouvert, l'icône « OL » s'affichera sur l'écran.
TEST DES DIODES
1.
Placez le commutateur de modes de fonctionnement sur la position Ω
CAP.
2.
Insérez le fil d'essai noir de la fiche banane dans la prise négative
COM et le fil d'essai rouge de la fiche banane dans la prise positive V.
3.
Appuyez sur le bouton MODE pour sélectionner «
4.
Placez les pointes de sonde d'essai sur la diode testée. La tension
directe est généralement de l'ordre de 0,400 à 0,700 V. La tension
inverse affichera « OL ». Un dispositif en cour-circuit affichera à peu
près 0 V et un dispositif ouvert affichera « OL » au niveau des deux
polarités.
MESURES DE LA CAPACITE
AVERTISSEMENT : Veillez à couper l'alimentation de l'unité testée et à libérer tous les
condensateurs avant d'effectuer toute mesure de capacité afin de prévenir tout risque
d'électrocution. Retirez les piles et débranchez les les cordons d'alimentation.
1.
Placez le commutateur rotatif de modes de fonctionnement sur la
position Ω CAP.
2.
Insérez le fil d'essai noir de la fiche banane dans la prise négative
COM.
3.
Insérez le fil d'essai rouge de la fiche banane dans la prise positive V.
4.
Appuyez sur le bouton MODE pour sélectionner « F ».
5.
Posez les extrémités des fils d'essai sur le condensateur à tester.
6.
Lisez la valeur de la capacité affichée sur l'écran.
et « Ω » sur l'écran.
» et « V ».
8
EX542-EU-FR-V1.2-8/10
