MESURE DE RÉSISTANCE
ATTENTION : Pour éviter les électrocutions, débranchez l'alimentation de l'appareil à
tester et déchargez tous les condensateurs avant de faire une mesure de résistance.
Enlevez les piles et débranchez les câbles d'alimentation.
1.
Réglez le sélecteur de fonction en position Ω.
2.
Insérez la fiche banane de test noire sur le jack COM négatif.
Insérez la fiche banane de test rouge sur le jack positif Ω.
3.
Appuyez sur le bouton MODE pour indiquer "Ω" sur l'écran.
4.
Mettez en contact les extrémités des sondes de test de part et d'autre du circuit à
tester.
5.
Lisez la valeur de résistance sur l'écran.
VÉRIFICATION DE CONTINUITÉ
ATTENTION : Pour éviter les électrocutions, ne mesurez jamais la continuité sur les
circuits ou les câbles contiennent un voltage.
1.
Réglez le sélecteur de fonction sur la position
2.
Insérez la fiche banane de noire sur le jack COM négatif.
Insérez la fiche de banane de test rouge sur le jack Ω positif.
3.
Appuyez sur le bouton MODE pour indiquer "
4.
Mettez les extrémités des sondes de test en contact avec le circuit ou le câble que
vous désirez vérifier.
5.
Si la résistance est inférieure à environ 150Ω,, un signal audible sonnera. Si le circuit
est ouvert, l'écran indiquera "OL".

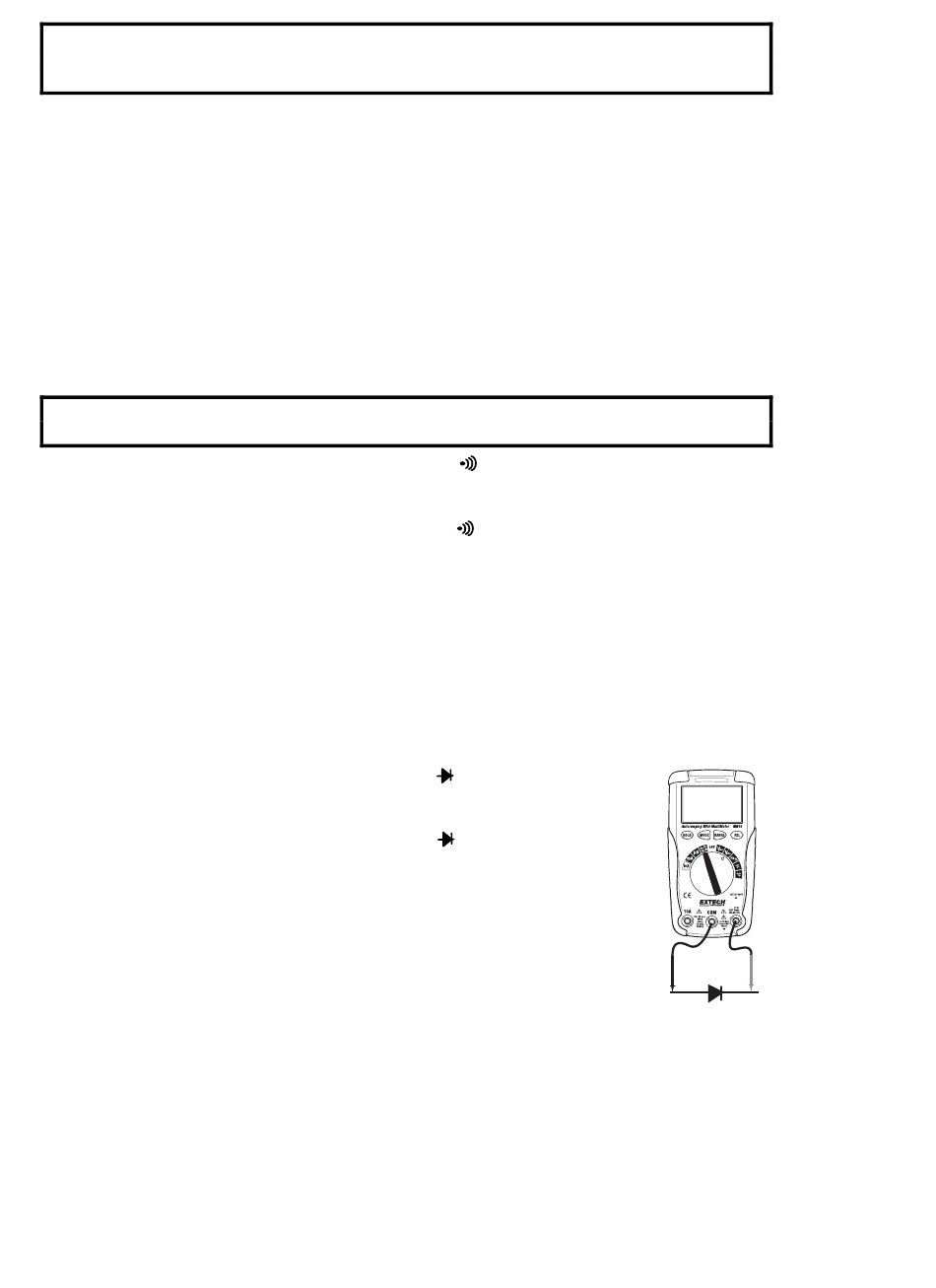

TEST DE DIODE
1.
Réglez le sélecteur de fonction en position
2.
Insérez la fiche banane de test noire sur le jack COM négatif et la
fiche banane de test rouge sur le jack V positif.
3.
Appuyez sur le bouton mode pour indiquer
4.
Mettez en contact les sondes de test à la diode à tester. Un voltage
en sens normal indiquera typiquement de 0.400 à 0.700V. Un voltage
inversé indiquera "OL". Les appareils court-circuités indiqueront près
de 0V et un appareil ouvert indiquera "OL" sur les deux polarités.
.
" et "Ω" sur l'écran.
.
et V sur l'écran.
6
MN16-EU V1.3
7/08
