Mesures de la continuité
AVERTISSEMENT : Coupez l'alimentation du circuit testé et déchargez tous les
condensateurs avant de mesurer la résistance ou la continuité.
circuit testé est un circuit ouvert ou si la mesure dépasse la plage maximum du compteur.
N'appliquez pas une tension d'entrée supérieure à 30 V CA ou CC.
1.
Tournez le sélecteur de fonction jusqu'à la position
2.
Utilisez le bouton M (mode) pour sélectionner le symbole d'affichage
continuité.
3.
Insérez la fiche banane du câble de test noir dans la prise jack négative COM. Insérez la
fiche banane du câble de test rouge dans la prise jack positive Ω. Voir la Fig. 7‐4 ci‐dessus.
4.
Faites toucher les pointes de la sonde sur le circuit ou le fil.
5.
Si la résistance est inférieure à 30 Ω, le compteur émettra un signal sonore. Si la
résistance est supérieure à 60 Ω, le compteur n'émettra pas de signal sonore. Si la
résistance se trouve entre 30 et 60 Ω, le compteur arrêtera d'émettre un signal sonore
de manière inattendue.
Mesures de la fréquence
AVERTISSEMENT : N'appliquez pas de tension d'entrée supérieure à 30 V rms lorsque
vous mesurez la fréquence.
Tournez le sélecteur de fonction jusqu'à
la position Hz%.
1.
Insérez la fiche banane du câble de test noir
dans la prise jack négative COM. Insérez la
fiche banane du câble de test rouge dans la
prise jack positive. Voir Fig. 8.
2.
Faites toucher les pointes de la sonde sur le
circuit ou le composant.
3.
Relevez la mesure de la fréquence sur l'écran
du compteur.
Pour le MA443 et le MA445, utilisez
4.
le bouton M (Mode) pour connaître le
pourcentage du cycle de service.
Pour le MA440, utilisez le bouton
Hz% pour connaître le pourcentage
du cycle de service.
800.561.8187
12
www.
.com
Le compteur affichera OL si le
Continuity (Continuité).
AUTO

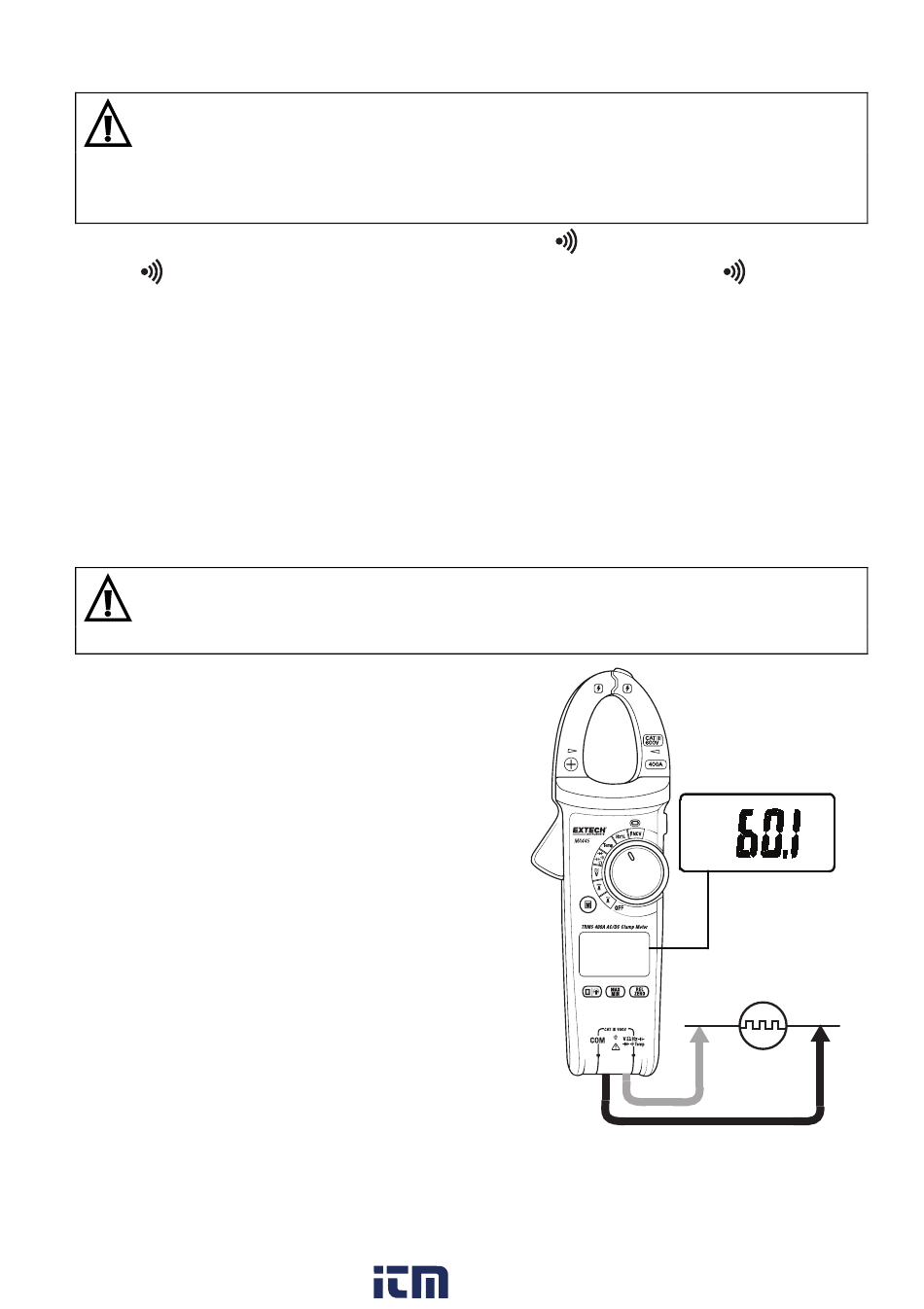

Fig. 8 – Mesures de la fréquence
MA44x‐fr‐FR_V1.0 8/16
