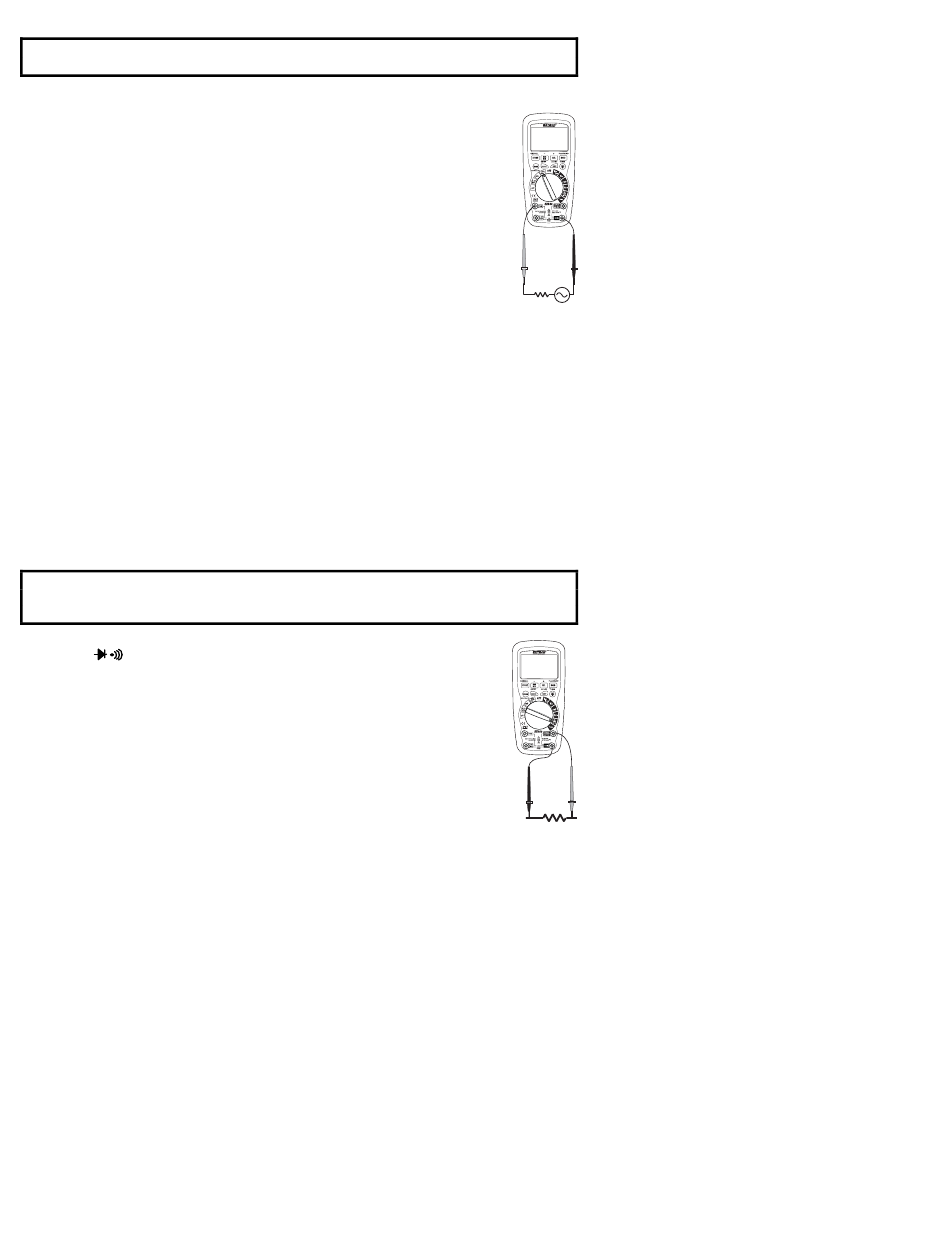

MESURES DE COURANT AC (FREQUENCE, CYCLE D'UTILISATION)
ATTENTION : Ne mesurez pas le courant 20 A pendant plus de 30 secondes. Le fait
dépasser 30 secondes peut endommager l'appareil et/ou les fils d'essai.
1.
Insérez le fil d'essai noir de la fiche banane dans la prise négative « COM ».
2.
Pour mesurer le courant jusqu'à 4000 µA AC, placez le commutateur de
modes de fonctionnement sur la position « µA » et insérez le fil d'essai
rouge de la fiche banane dans la prise indiquée par « µA/mA ».
3.
Pour mesurer le courant jusqu'à 400 mA AC, placez le commutateur de
modes de fonctionnement sur la position « mA » et insérez le fil d'essai
rouge de la fiche banane dans la prise indiquée par « µA/mA ».
4.
Pour mesurer le courant jusqu'à 20 A AC, placez le commutateur de
modes de fonctionnement sur la position « 10A/HZ/% » et insérez le fil
d'essai rouge de la fiche banane dans la prise indiquée par « 10A ».
5.
Appuyez sur le bouton MODE pour sélectionner « AC » sur l'écran.
6.
Coupez l'alimentation sur le circuit testé et ouvrez le circuit pour mesurer
le courant à l'endroit souhaité.
7.
Placez la pointe de sonde d'essai noire sur le côté neutre du circuit.
Placez la pointe de sonde d'essai rouge sur le côté « sous tension » du circuit.
8.
Mettez le circuit sous tension.
9.
Lisez la mesure de courant affichée sur l'écran. Dans la plage 10A AC, l'écran
auxiliaire de droite affiche la fréquence.
10. Appuyez et maintenez enfoncé le bouton MODE pour sélectionner « Hz ».
11. Lisez la fréquence affichée sur l'écran.
12. Appuyez pendant un instant sur le bouton MODE pour sélectionner « % ».
13. Lisez le pourcentage du cycle d'utilisation affiché sur l'écran.
14. Appuyez et maintenez enfoncé le bouton MODE pour revenir à la mesure en cours.
15. Lorsque « ACA » est affiché sur l'écran principal, appuyez sur le bouton « EXIT »
pendant 2 secondes pour mesurer la tension AC+DC.
MESURES DE LA RESISTANCE
AVERTISSEMENT : Veillez à couper l'alimentation de l'unité testée et à libérer tous les
condensateurs avant d'effectuer toute mesure de la résistance afin d'éviter tout risque
d'électrocution.
Retirez les piles et débranchez les cordons d'alimentation.
1.
Placez le commutateur de modes de fonctionnement sur la position « Ω
CAP
».
2.
Insérez le fil d'essai noir de la fiche banane dans la prise négative COM.
Insérez le fil d'essai rouge de la fiche banane dans la prise positive Ω.
Appuyez sur le bouton MODE pour sélectionner « Ω » sur l'écran.
3.
4.
Placez les pointes de sonde d'essai sur le circuit ou les parties testées.
Il est préférable de débrancher un côté du circuit en cours de test afin
que le reste du circuit n'affecte pas la lecture de la résistance.
5.
Lisez la résistance affichée sur l'écran.
7
EX542-EU-FR-V1.2-8/10
