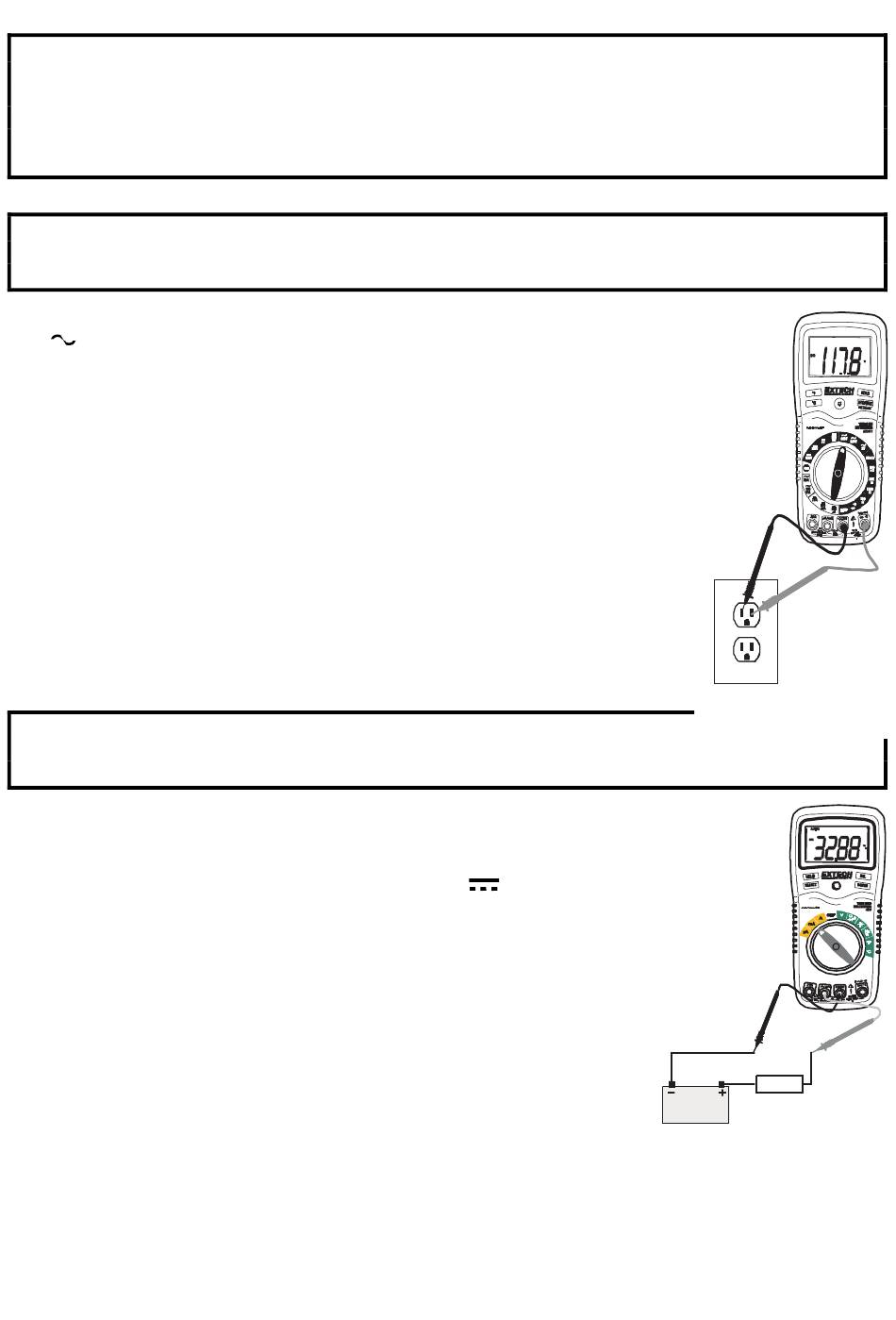

MESURES DE TENSION AC
AVERTISSEMENT: Risque d'électrocution. Il est possible que les pointes de sonde d'essai ne
soient pas assez longues pour toucher les parties sous tension des prises de 240V de certains
dispositifs parce que celles-ci sont placées assez profondément dans les prises. C'est pourquoi
l'icône O peut apparaître sur l'écran malgré que la prise contienne des tensions. Il faut s'assurer
que les pointes de sonde touchent les parties métalliques à l'intérieur de la prise avant de penser
qu'il n'y a aucune tension.
AVERTISSEMENT: Ne pas procéder à la mesure de tensions AC si un moteur est allumé ou
éteint sur le circuit. Il peut y avoir de grandes tensions résiduelles qui peuvent endommager
l'appareil.
1. Placer le commutateur de fonctions sur la position la plus élevée V AC
(
)
2. Insérer le câble de mesure noir de la fiche banane dans le connecteur
femelle négatif COM. Insérer le câble de mesure rouge de la fiche banane
dans le connecteur femelle positif V
3. Placer la pointe de sonde d'essai noire sur la partie neutre du circuit. Placer
la pointe de sonde d'essai sur la partie "chaude" du circuit.
4. Lire la mesure de tension sur l'écran. Replacer le commutateur de fonctions
sur des positions VAC plus basses pour obtenir une lecture de résolution
plus élevée.
MESURES DE COURANT DC
AVERTISSEMENT: Ne pas procéder à des mesures de courant sur l'échelle
20A pendant plus de 30 secondes. Dépasser 30 secondes peut endommager l'appareil et/ou les
câbles de mesure.
1. Insérer le câble de mesure noir de la fiche banane dans le
connecteur femelle négatif COM.
2. Pour les mesures de courant jusqu'à 200µA DC, placer le
commutateur de fonctions en position 200µA DC
câble de mesure rouge de la fiche banane dans le connecteur femelle
uA/mA .
3. Pour des mesures jusqu'à 200mA DC, placer le commutateur de
fonctions en position 200mA DC et insérer le câble de mesure rouge
de la fiche banane dans le connecteur femelle uA/(mA
4. Pour les mesures de courant jusqu'a 20A DC, placer le commutateur
de fonctions sur la limite 20A DC et insérer le câble de mesure noir
de la fiche banane dans le connecteur femelle 20A
5. Fermer le courant sur le circuit testé et ouvrir le circuit pour mesurer
le courant à l'endroit souhaité
6. Placer la pointe de sonde d'essai noire sur le côté négatif du circuit.
Placer la pointe de sonde d'essai rouge sur le côté positif du circuit.
7. Alimenter le circuit en courant
8. Lire la mesure de courant sur l'écran
et insérer le
7
Tension
AC
Charge
Courant
Pile
DC mA et uA
EX411-fr-FR_v4.3 4/15
