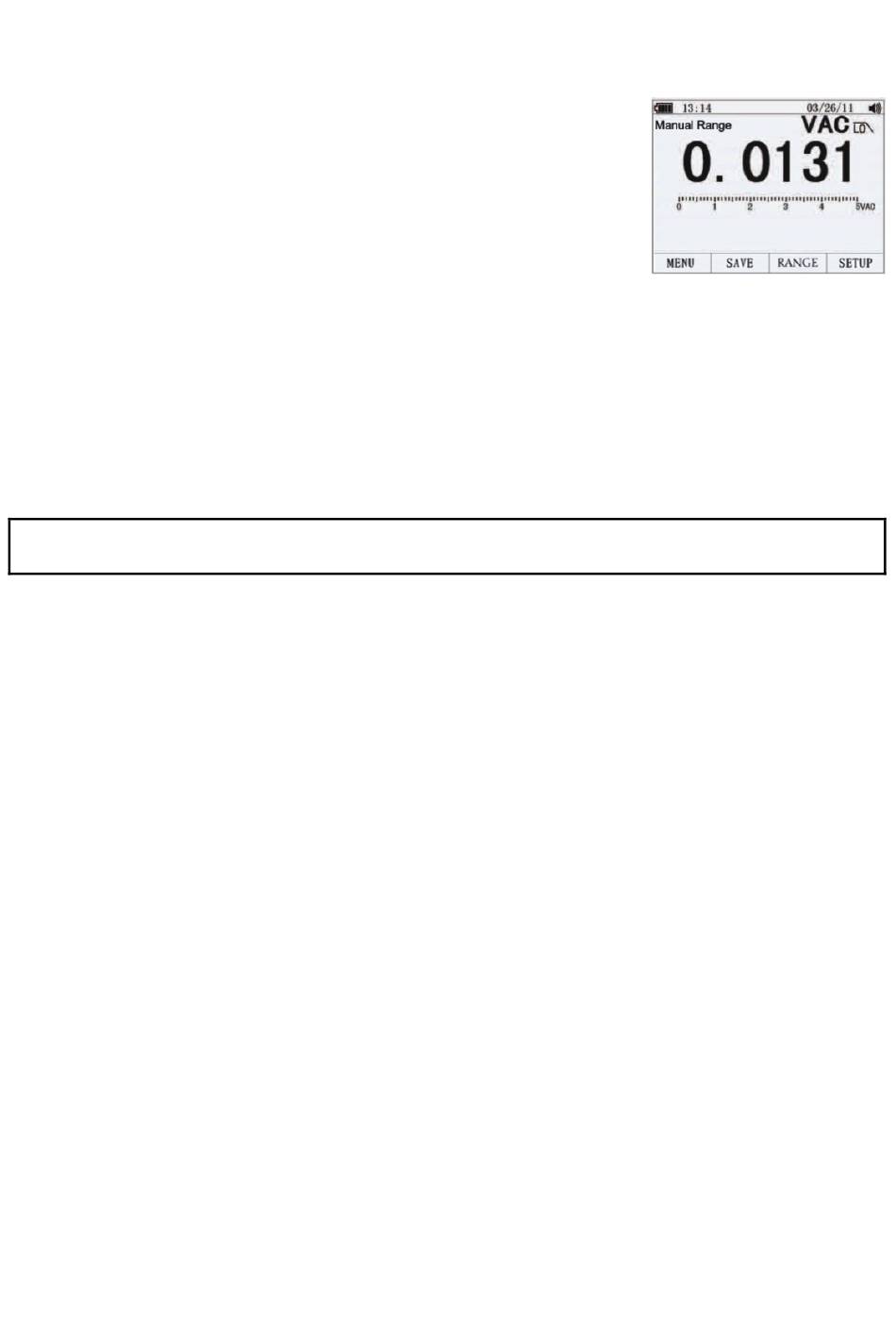

FILTRE PASSE‐BAS POUR DES MESURES AC V
L'appareil est équipé d'un Filtre passe‐bas pour effectuer des
mesures AC. Pour activer ce filtre, veuillez exécuter les étapes
ci‐après :
1. Positionnez le commutateur rotatif sur V~.
2. Appuyez sur le bouton F1 (MENU).
3. Déplacez le sélecteur de menu jusqu'au champ PASSE‐
BAS, puis appuyez sur OK.
4. Sélectionnez LPF (Filtre passe‐bas), puis appuyez sur OK
5. Appuyez sur le bouton F3 (GAMME), puis sur le bouton F2 (MANUEL).
6. Déplacez le sélecteur de menu jusqu'au champ 500 V, puis appuyez sur OK.
MESURES DE COURANT DC/AC EN MILLI‐VOLTS
ATTENTION : Ne mesurez pas de tensions DC/AC si un moteur sur le circuit est mis SOUS ou HORS tension.
Des fortes surtensions pourraient se produire et risquer d'endommager l'appareil.
Positionnez le commutateur de fonctions sur mV.
1.
2. Appuyez sur le bouton F1 (MENU), déplacez le sélecteur de menu jusqu'à l'élément
du menu étiqueté mVDC ou mVAC, puis appuyez sur le bouton OK.
3. Sélectionnez mVDC ou mVAC dans les options de boutons, puis appuyez sur le
bouton OK.
4. Insérez la fiche banane du fil d'essai noir dans la prise d'entrée négative « COM ».
5. Insérez la fiche banane du fil d'essai rouge dans la prise d'entrée positive « V ».
6. Mettez l'embout de la sonde d'essai noire en contact avec le côté négatif du circuit.
7. Mettez l'embout de la sonde d'essai rouge en contact avec le côté positif du circuit.
Lisez la tension qui s'affiche sur l'écran.
8.
