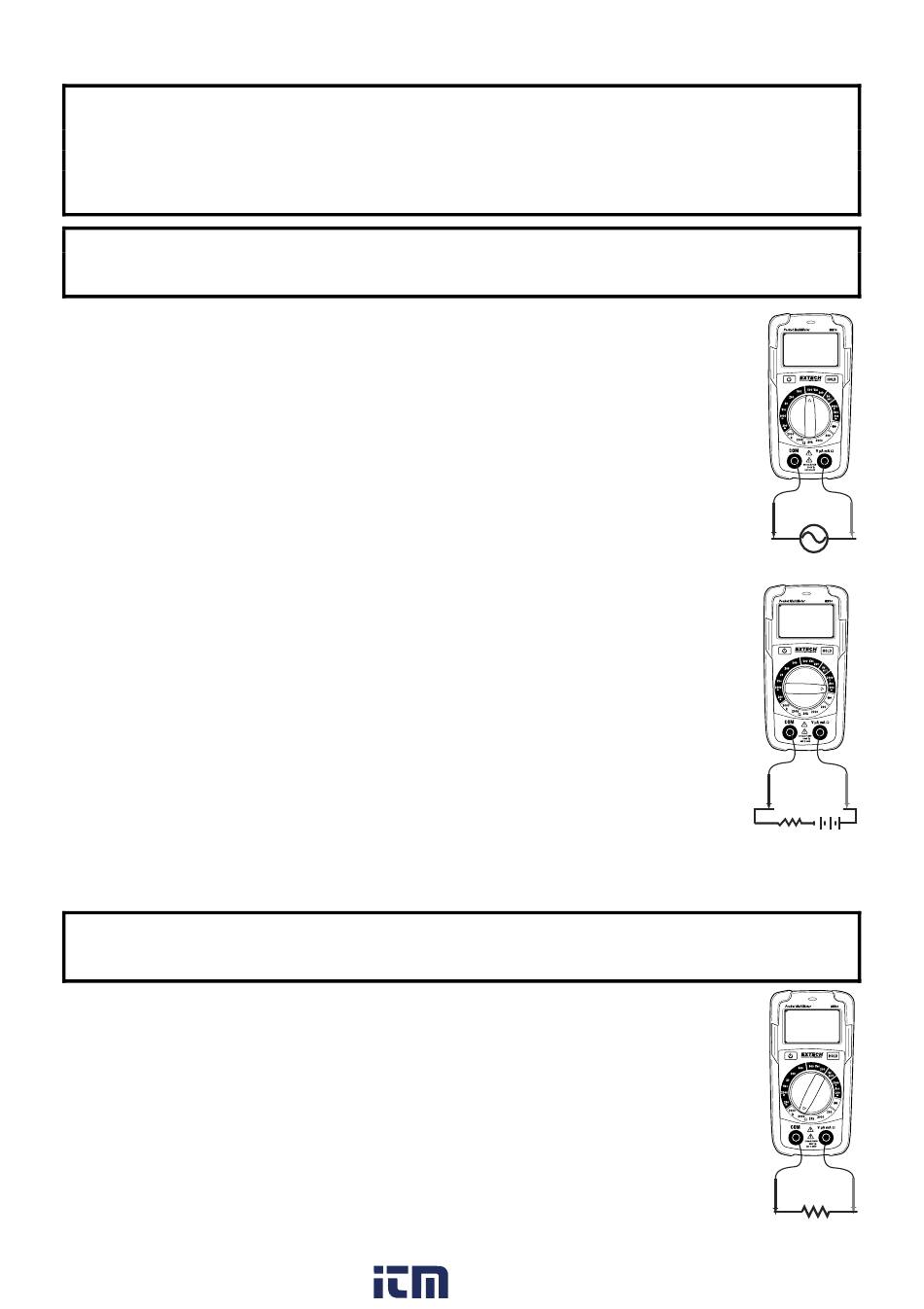

MESURES DE TENSION AC
AVERTISSEMENT : Risques d'électrocution. Il se peut que les embouts des sondes ne soient
assez longs pour entrer en contact avec les éléments sous tension à l'intérieur de certaines prises
240 V pour appareils, car les points de contact y sont profondément encastrés. En conséquence,
la lecture peut indiquer 0 volts alors qu'il existe en réalité une présence de tension dans la prise.
Assurez-vous que les embouts des sondes touchent les parties métalliques à l'intérieur de la prise
avant de conclure à l'absence de tension.
PRECAUTION : Ne mesurez pas de tensions AC si un moteur connecté au circuit est mis en
marche ou éteint. Il peut se produire de soudaines surtensions susceptibles d'endommager
l'appareil.
1. Positionnez le commutateur de fonctions sur la valeur V AC la plus élevée.
2. Insérez la fiche banane du fil d'essai noir dans la prise négative (COM).
Insérez la fiche banane du fil d'essai rouge dans la prise positive (V).
3. Mettez en contact l'embout de la sonde d'essai noire avec le côté négatif du circuit.
Mettez en contact l'embout de la sonde d'essai rouge avec le côté positif du circuit.
4. Lisez la tension sur l'écran. Repositionnez le commutateur de fonctions
successivement sur des positions V AC inférieures afin d'obtenir une lecture de
résolution plus élevée. L'écran indique le point décimal et la valeur appropriés.
MESURES DE COURANT DC
1. Insérez la fiche banane du fil d'essai noir dans la prise négative (COM).
2. Positionnez le commutateur de fonctions sur la gamme 200 mA ou 2 000 A DC.
3. Insérez la fiche banane du fil d'essai rouge dans la prise mA.
4. Coupez l'alimentation du circuit testé, puis ouvrez le circuit au niveau du point où
vous souhaitez effectuer la mesure de courant.
5. Mettez en contact l'embout de la sonde d'essai noire avec le côté négatif du
circuit.
Mettez en contact l'embout de la sonde d'essai rouge avec le côté positif du
circuit.
6. Mettez le circuit sous tension.
7. Lisez la valeur de courant sur l'écran. L'écran indique le point décimal et la valeur
appropriés.
MESURE DE RÉSISTANCE
AVERTISSEMENT : Afin d'éviter tout risque d'électrocution, veillez à couper l'alimentation de
l'unité testée et à libérer tous les condensateurs avant d'effectuer toute mesure de résistance.
Retirez les piles et débranchez les câbles d'alimentation.
1. Positionnez le commutateur de fonctions sur la valeur Ω la plus élevée.
2. Insérez la fiche banane du fil d'essai noir dans la prise négative (COM).
Insérez la fiche banane du fil d'essai rouge dans la prise positive .
3. Mettez en contact les embouts de la sonde d'essai sur tout ou partie du circuit testé.
Il est préférable de débrancher un côté du circuit testé afin que le reste du circuit
n'affecte pas la lecture de la résistance.
4. Lisez la valeur de la résistance sur l'écran, puis positionnez le commutateur de
fonctions sur la valeur Ω la plus basse supérieure à la valeur réelle ou à toute valeur
prévue de résistance. L'écran indique le point décimal et la valeur appropriés.
