Instructions d'utilisation
AVERTISSEMENT : Risques d'électrocution. Circuits à haute tension, les mesures AC et
DC sont très dangereuses. Soyez extrêmement vigilant lors des prises de mesure.
1. Veillez TOUJOURS à placer le commutateur de fonctions surOFF lorsque vous n'utilisez
pas l'appareil.
2. Si l'icône « OL » s'affiche sur l'écran pendant une mesure, cela signifie que la valeur est
supérieure à la gamme choisie. Sélectionnez une gamme plus élevée.

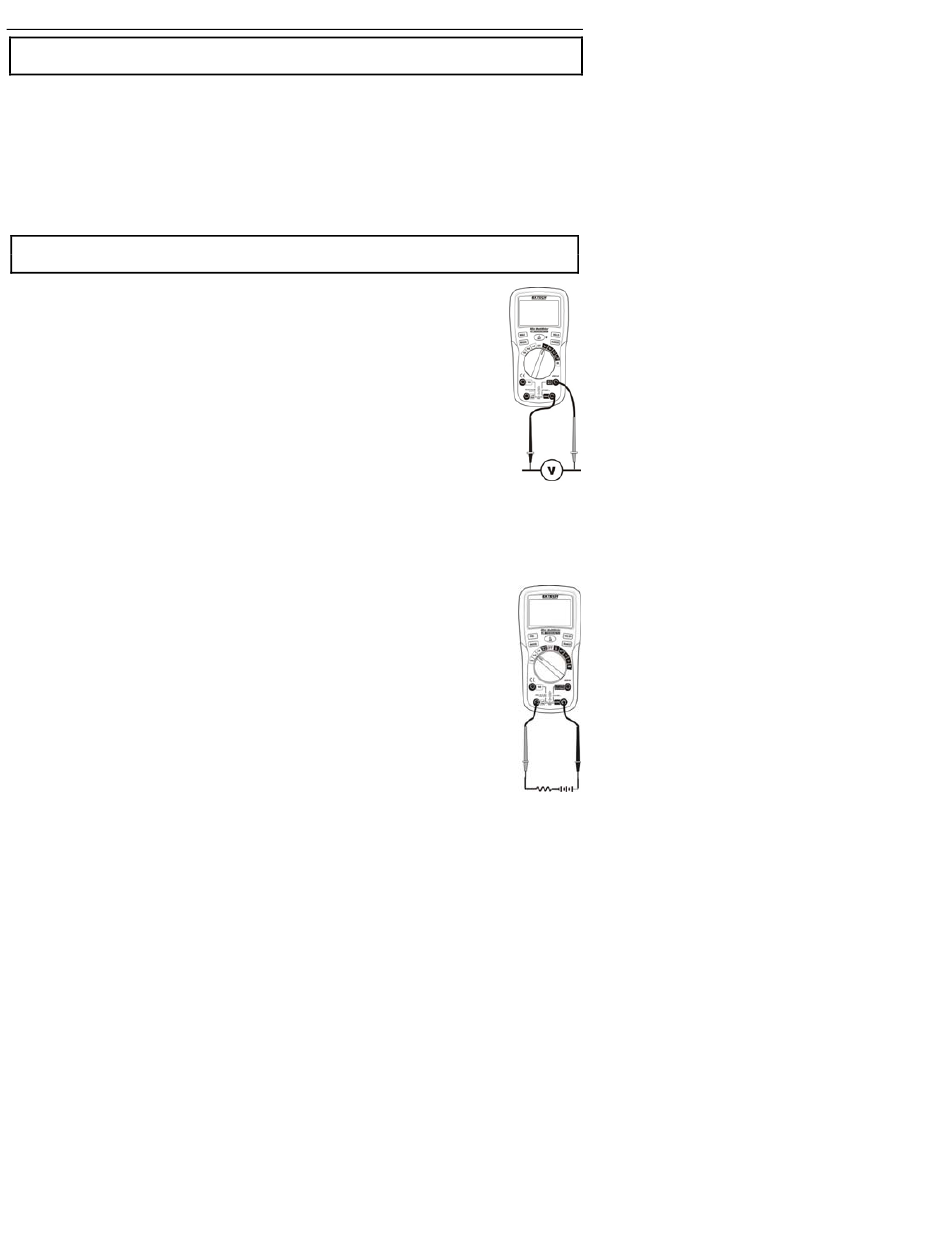

MESURES DE TENSION AC/DC
ATTENTION : Ne mesurez pas de tension DC au cours de la mise en marche ou l'arrêt
d'un moteur sur le circuit. Des pics de tension risquent d'endommager l'appareil.
1. Positionnez le commutateur de fonctions sur V.
2. Appuyez sur le bouton MODE pour afficher «DC» ou «AC» sur l'écran.
3. Insérez la fiche banane du fil d'essai noir dans la prise négative COM.
Insérez la fiche banane du fil d'essai rouge dans la prise positive V.
4. Mettez en contact l'extrémité de la sonde de test avec le côté négatif du
circuit.
Placez la pointe de sonde d'essai rouge sur la borne positive du circuit.
5. Lisez la mesure de tension affichée sur l'écran.
MESURES DE COURANT AC/DC
1. Insérez la fiche banane du fil d'essai noir dans la prise négativeCOM.
2. Appuyez sur le bouton MODE pour afficher «DC» ou «AC» sur l'écran.
3. Pour des mesures de courant s'étendant jusqu'à 2 000µA, positionnez le
commutateur de fonctions sur µA et insérez la fiche banane du fil d'essai
rouge dans la prise µA/mA.
4. Pour des mesures de courant s'étendant jusqu'à 200 mA DC, positionnez le
commutateur de fonctions sur mAet insérez la fiche banane du fil d'essai
rouge dans la priseµA/mA.
5. Pour des mesures de courant s'étendant jusqu'à 10 A DC, positionnez le
commutateur de fonctions sur 10A et insérez la fiche banane du fil d'essai
rouge dans la prise10A.
6. Branchez les fils d'essai en série sur le circuit testé.
7. Mettez le circuit sous tension.
8. Lisez la mesure de courant affichée sur l'écran.
6
EX230-EU-FR-V1.2-09/10
