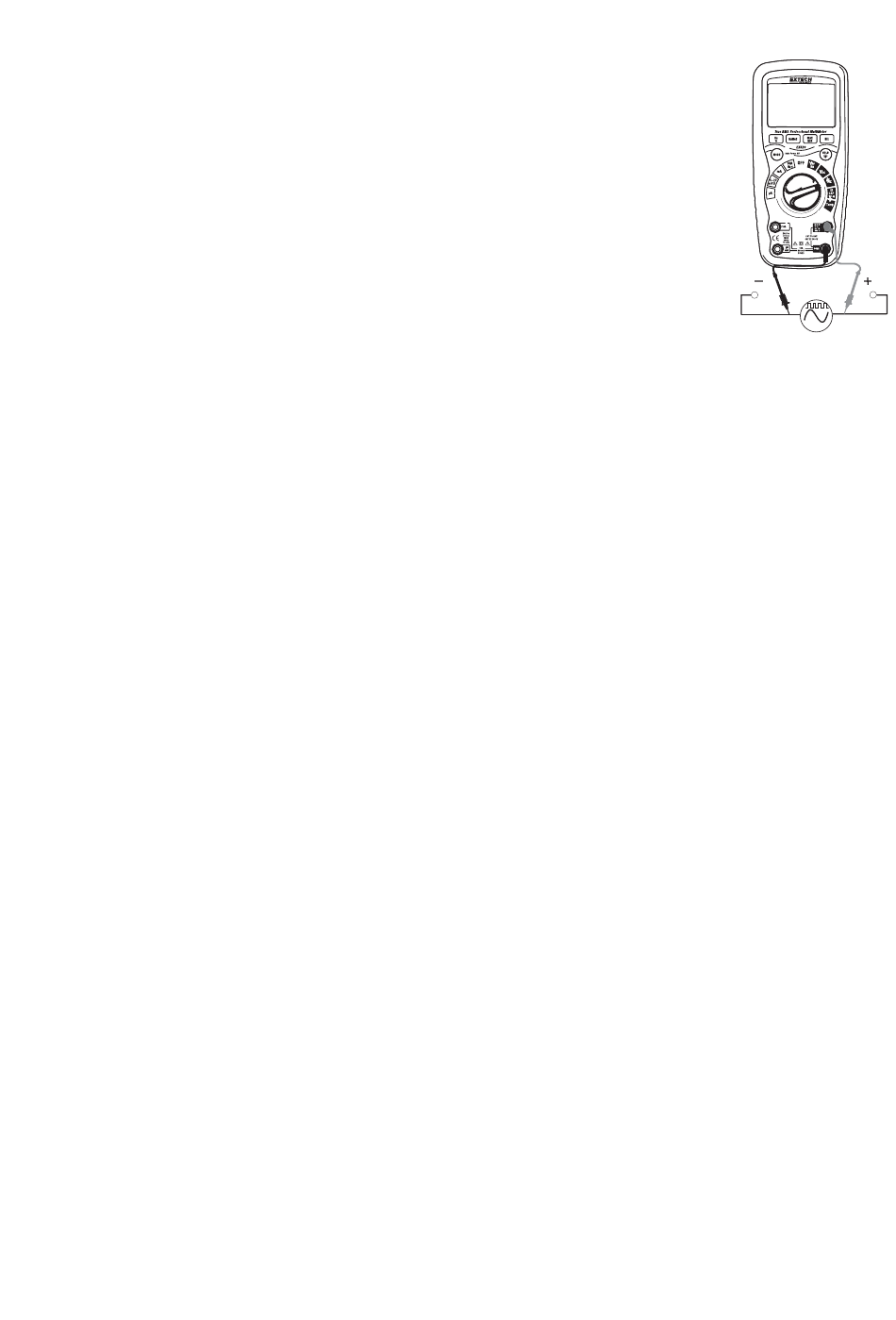

MESURE DE LA FREQUENCE ETDU CYCLE DE SERVICE (ELECTRONIQUE)
1.
Positionnez le commutateur de fonction sur l'inscription verte "Hz %".
2.
Appuyez sur le bouton Hz/% pour afficher "Hz" sur l'écran.
3.
Insérez le câble de mesure à fiche banane noir dans le connecteur femelle
COM négatif et insérez le câble de mesure à fiche banane rouge dans le
connecteur femelle Hz positif.
4.
Mettez les pointes de sonde en contact avec le circuit à tester.
5.
Lisez la valeur affichée à l'écran.
6.
Appuyez de nouveau sur le bouton Hz/% pour afficher "%" sur l'écran.
7.
Lisez le pourcentage (%) du cycle de service affiché à l'écran.
MODE SELECTION AUTOMATIQUE DE GAMME ET MODE MANUEL
L'appareil est réglé sur le mode de sélection automatique de gamme par défaut.
Ce mode sélectionne automatiquement la gamme la plus adaptée à la mesure effectuée et c'est en
règle générale le mode le plus approprié. Pour les mesures nécessitant une sélection manuelle,
procédez comme suit :
1.
Appuyez sur le bouton RANGE. L'inscription "AUTO" disparaît alors de l'écran.
2.
Appuyez sur le bouton RANGE de façon répétée pour sélectionner la gamme désirée.
3.
Pour sortir du mode de sélection manuelle et revenir au mode de sélection automatique,
appuyez sur le bouton RANGE et maintenez-le enfoncé pendant 2 secondes.
Note : le mode de sélection manuelle ne marche pas avec les fonctions Fréquence et Capacité.
MAX/MIN
Note : lorsque vous utilisez la fonction MAX/MIN avec le mode de sélection automatique de gamme,
le multimètre se "bloquera" sur la gamme affichée à l'écran lorsque la fonction MAX/MIN est
activée. Si une valeur MAX/MIN dépasse cette gamme, l'inscription "OL" s'affichera à l'écran.
Sélectionnez la gamme souhaitée AVANT de rentrer le mode MAX/MIN.
1.
Appuyez sur le bouton MAX/MIN pour activer le mode d'enregistrement MAX/MIN. L'inscription
"MAX" s'affiche alors à l'écran. L'appareil affichera et la valeur la plus haute enregistrée et la
conservera jusqu'à ce qu'une valeur supérieure soit enregistrée.
2.
Appuyez de nouveau sur le bouton MAX/MIN pour afficher l'inscription "MIN" à l'écran.
L'appareil affichera et la valeur la plus basse enregistrée et la conservera jusqu'à ce qu'une
valeur inférieure soit enregistrée.
3.
Pour sortir du mode MAX/MIN, appuyez sur le bouton MAX/MIN et maintenez-le enfoncé
pendant 2 secondes.
MODE RELATIF
Le mode de mesure relative vous permet d'effectuer des mesures par rapport à une mesure
enregistrée à titre de valeur de référence. La mesure de référence peut être une différence de
potentiel, une tension...etc. les mesures ensuite effectuées à l'aide du mode relatif se feront par
rapport à la valeur enregistrée. La valeur affichée à l'écran correspond à la différence entre la valeur
de référence et la valeur mesurée.
1.
Procédez à la mesure comme expliqué plus haut.
2.
Appuyez sur le bouton REL pour enregistrer la lecture sur l'écran : l'inscription "REL" s'affiche
alors.
3.
L'écran affiche désormais la différence entre la valeur de référence et la valeur mesurée.
4.
Appuyez sur le bouton "REL" pour sortir du mode relatif.
Note : le mode relatif ne marche pas avec la fonction Fréquence.
9
EX510-EU-FR-V3.3-1/12
