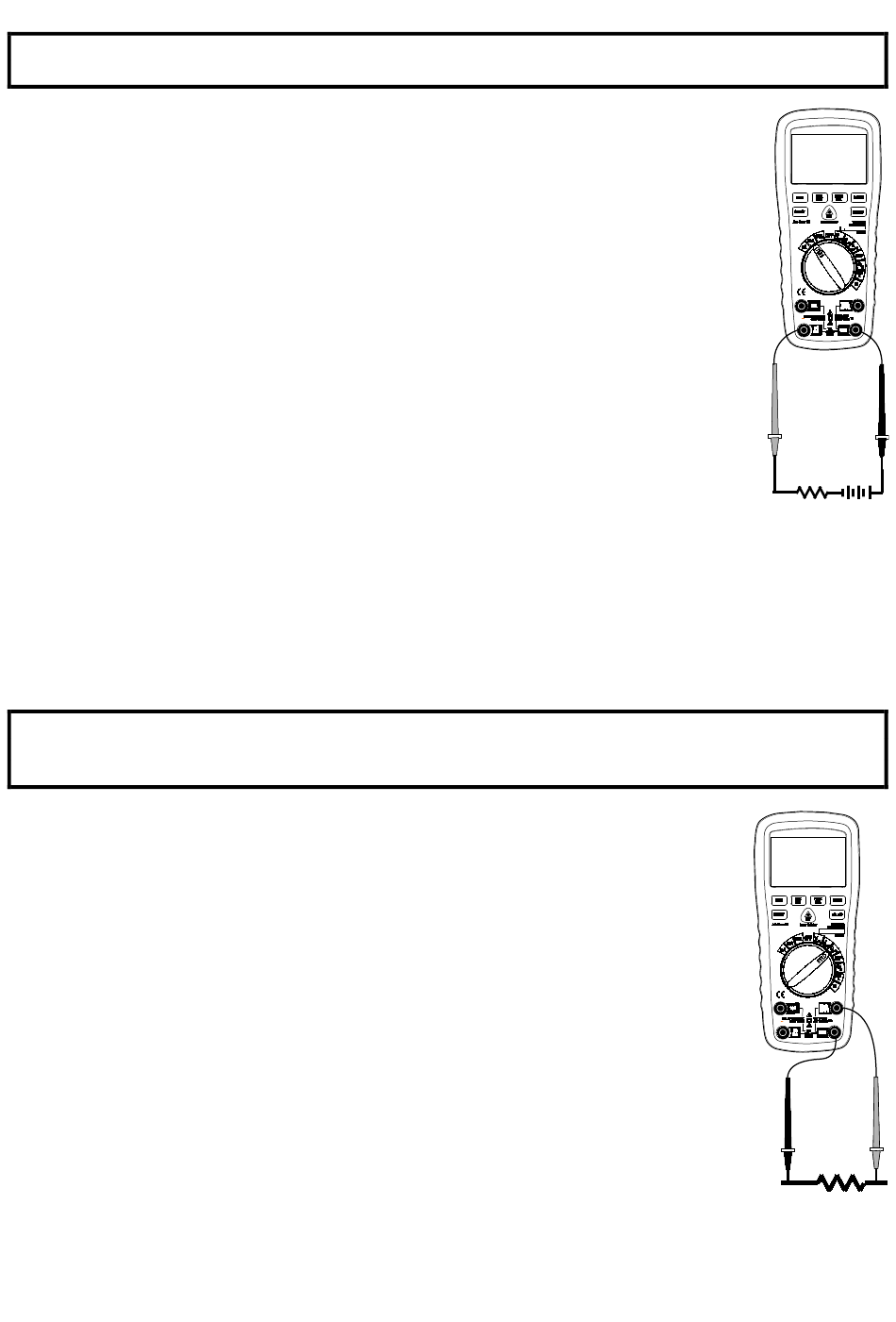

MESURES DE COURANT CA/CC
AVERTISSEMENT : ne pas procéder à des mesures de courant sur l'échelle 20A pendant plus de
30 secondes. Dépasser 30 secondes peut endommager l'appareil et/ou les câbles de mesure.
1. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle
COM.
2. Pour les mesures de courant jusqu'à 4000μA AC, placer le commutateur de
fonctions sur μA et insérer le câble de mesure rouge de la fiche banane dans le
connecteur femelle μA/mA.
3. Pour les mesures de courant jusqu'à 400mA DC, placer le commutateur de
fonctions sur mA et insérer le câble de mesure rouge de la fiche banane dans le
connecteur femelle µA/mA.
4. Pour les mesures de courant jusqu'à 20A CC, placer le commutateur de
fonctions sur 10A/HZ/% et insérer le câble de mesure rouge de la fiche banane
dans le connecteur femelle 10A.
5. Appuyez sur la touche SELECT pour afficher "DC" ou "AC".
6. Couper le courant sur le circuit testé et ouvrir le circuit pour mesurer le courant à
l'endroit souhaité.
7. Placer la pointe de sonde d'essai noire sur le côté négatif du circuit. Placer la
pointe de sonde rouge sur le côté positif du circuit.
8. Alimenter le circuit en courant.
9. Lire la mesure de courant sur l'écran.
MESURES DE RESISTANCE ELECTRIQUE
AVERTISSEMENT : veiller à fermer le courant de l'élément testé et décharger les condensateurs
avant de procéder à des mesures de résistance électrique afin d'éviter toute électrocution. Enlever
les piles et débrancher les fils électriques.
1. Placer le commutateur de fonctions sur Ω.
2. Insérer le câble de mesure noir de la fiche banane dans le connecteur femelle
négatif COM. Insérer le câble de mesure rouge de la fiche banane dans le
connecteur femelle positif Ω.
3. Appuyez sur la touche SELECT pour afficher "Ω".
4. Placer les pointes de sonde d'essai sur les parties testées du circuit. Il est
préférable de déconnecter un côté de la partie testée pour ne pas que le reste
du circuit ne fausse la lecture de résistance électrique.
5. Lire la mesure de résistance sur l'écran.
7
EX570-fr-FR_V2.8 7/17
