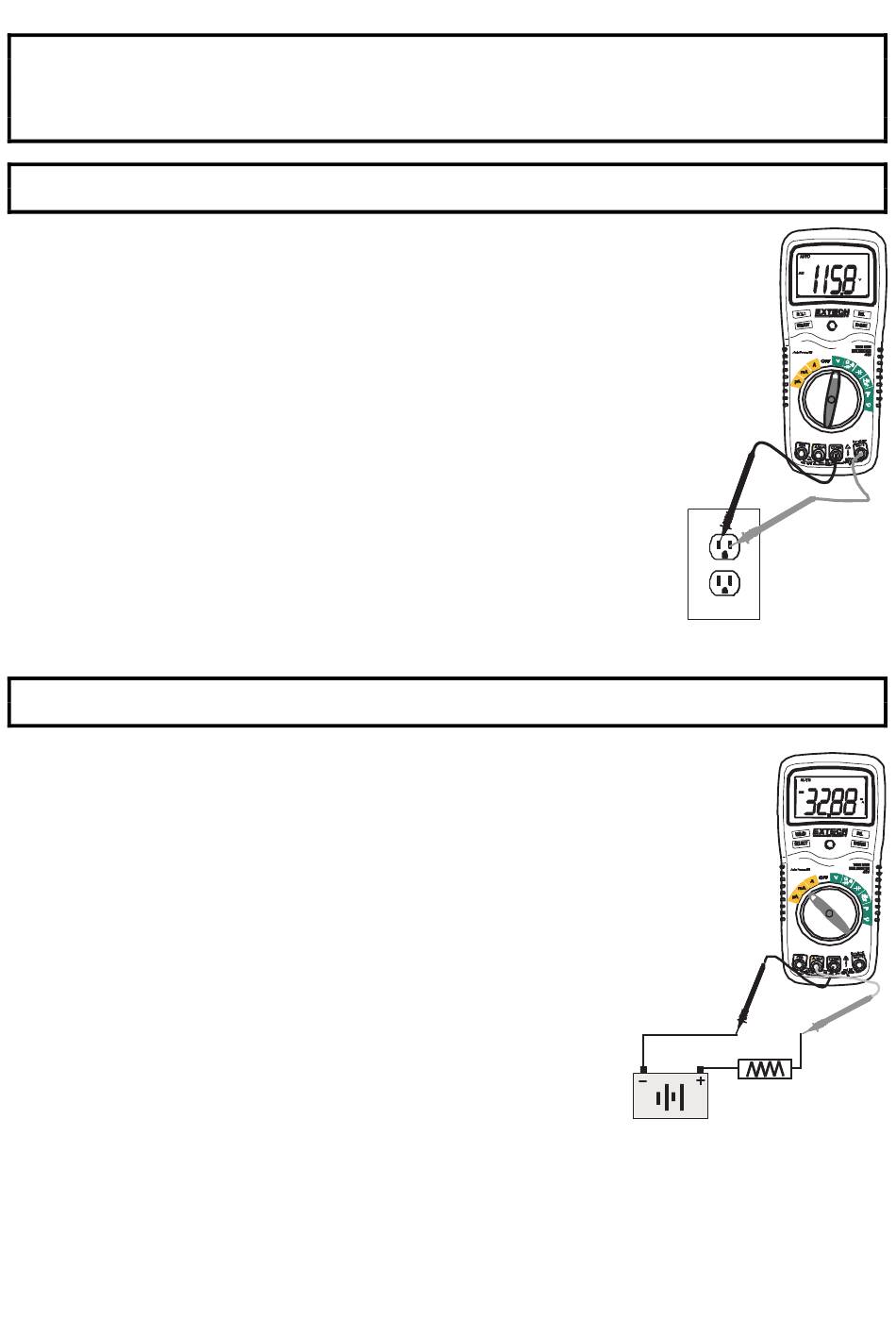

MESURES DE TENSION AC
AVERTISSEMENT: Risque d'électrocution. Il est possible que les pointes de sonde d'essai ne soient pas assez
longues pour toucher les parties sous tension des prises de 240V de certains dispositifs parce que celles-ci sont
placées assez profondément dans les prises. C'est pourquoi l'icône O peut apparaître sur l'écran malgré que la
prise contienne des tensions. Il faut s'assurer que les pointes de sonde touchent les parties métalliques à
l'intérieur de la prise avant de penser qu'il n'y a aucune tension.
AVERTISSEMENT: Ne pas procéder à la mesure de tensions AC si un moteur est allumé ou éteint sur le circuit.
Il peut y avoir de grandes tensions résiduelles qui peuvent endommager l'appareil.
1. Placer le commutateur de fonctions du côté vert V.
2. Appuyer sur le bouton SELECT pour obtenir l'affichage "AC" sur l'écran.
3. Insérer le câble de mesure noir de la fiche banane dans le connecteur
femelle négatif COM. Insérer le câble de mesure rouge de la fiche
banane dans le connecteur femelle positif V
4. Placer la pointe de sonde d'essai noire sur la partie neutre du circuit.
Placer la pointe de sonde d'essai rouge sur la partie "chaude" du circuit.
5. Lire la mesure de tension sur l'écran
MESURES DE COURANT DC
AVERTISSEMENT: Ne pas procéder à des mesures de courant sur l'échelle 10 A pendant plus de 30 secondes.
Dépasser 30 secondes peut endommager l'appareil et/ou les câbles de mesure.
1. Insérer le câble de mesure noir de la fiche banane dans le
connecteur femelle négatif COM.
2. Pour les mesures de courant jusqu'à 4000µA DC, placer le
commutateur de fonctions du côté jaune, en position µA et insérer
le câble de mesure rouge de la fiche banane dans le connecteur
femelle µA/mA
3. Pour les mesures de courant jusqu'à 400mA DC, placer le
commutateur de fonctions du côté jaune en position mA et insérer
le câble de mesure rouge de la fiche banane dans le connecteur
femelle µA/mA
4. Pour les mesures de courant jusqu'à 10 A DC, placer le
commutateur de fonctions du côté jaune sur la limite A et insérer
le câble de mesure rouge de la fiche banane dans le connecteur
femelle A.
5. Appuyer sur le bouton SELECT pour obtenir l'affichage "DC" sur
l'écran
6. Fermer le courant sur le circuit testé et ouvrir le circuit pour
mesurer le courant à l'endroit souhaité
7. Placer la pointe de sonde d'essai noire sur le côté négatif du circuit. Placer la pointe de sonde
d'essai rouge sur le côté positif du circuit.
8. Alimenter le circuit en courant
9. Lire la mesure de courant sur le circuit.
7
EX470A-fr-FR_v6.0 6/16
