Consignes D'utilisations
AVERTISSEMENT : Risque d'éléctricution. Les circuits à haute tension, C.A. et C.C, sont
très dangereux et devraient être pris avec grand soin.
1.
Tournez TOUJOURS le commutateur de fonction à la position FERME quand
l'appareil de mesure n'est pas en service.
2.
Si "OL" apparaît dans l'affichage pendant une mesure, c'est que la valeur excède la
portée que vous avez choisie. Changez pour une portée plus élevée.

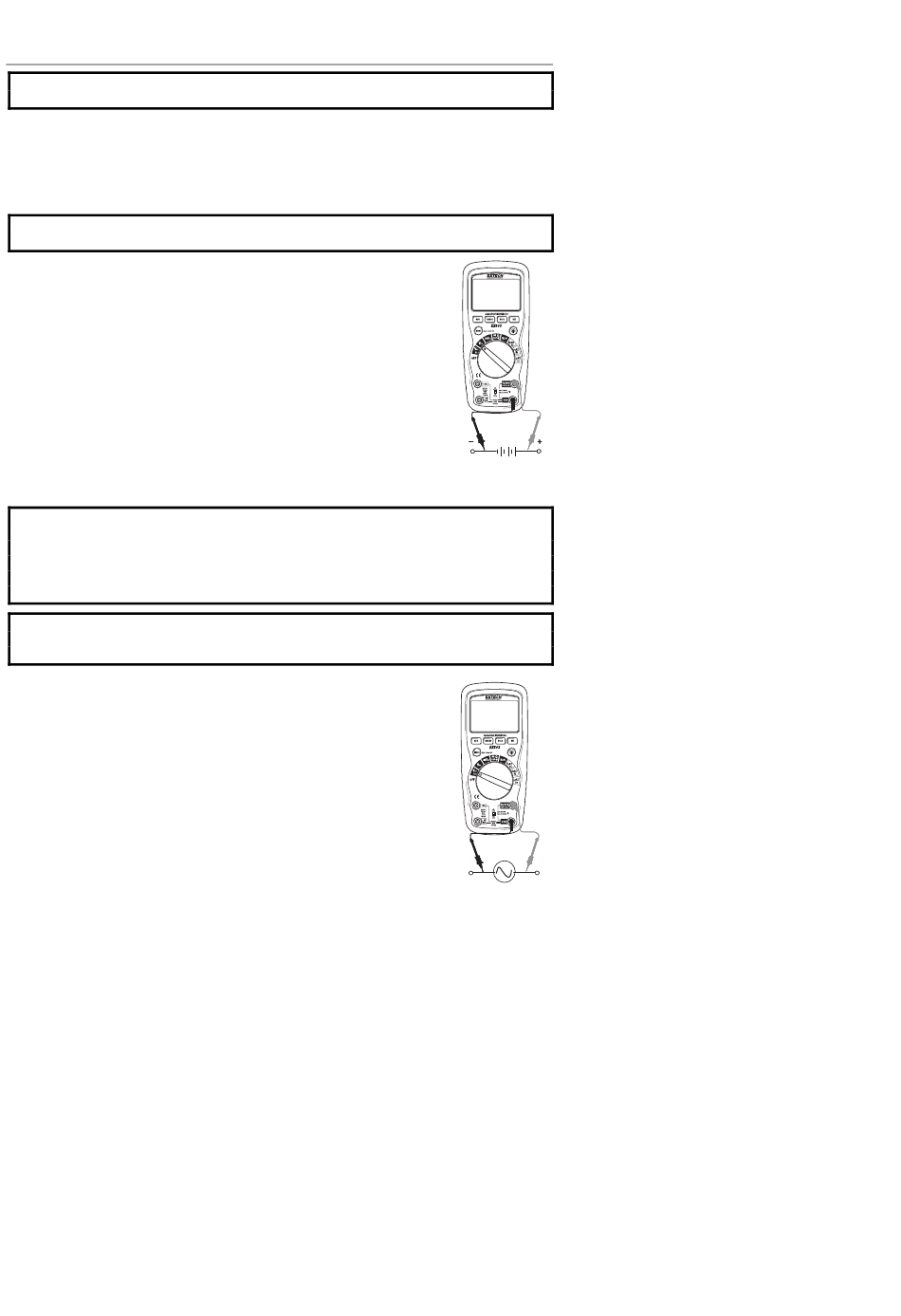

MESURES DE TENSION CC
PRECAUTION : Ne mesurez pas les tensions CC Si un moteur sur le circuit est OUVERT
ou FERME. Des surtensions peuvent endommager l'appareil de mesure en se produisant.
1.
Placez le commutateur de fonction dans la position de volts continu
ou de VDC ou mVDC.
2.
Insérez la fiche banane noir dan la prise de courant du cric négatif
COM. Insérez la fiche banane rouge dans la prise de courant du
cric positif V.
3.
Tournez le fil de l'antenne noir vers le côté négatif du circuit.
Tournez le fil de l'antenne rouge vers le côté positif du circuit.
4.
Lisez la tension sur l'affichage.
MESURES DE TENSION CA (FRÉQUENCE, COEFFICIENT D'UTILISATION)
AVERTISSEMENT : Risque d'électrocution. Les bouts de sonde peuvent ne pas être assez
longs pour entrer en contact avec les parties intérieur de la prise de courant de 240V pour
certains appareils car les contacts sont enfoncés profondément dans les prises . En
conséquence, la lecture peut montrer 0 volts quand il y a de la tension dans la prise de
courant. Assurez-vous que les bouts de sonde touchent les contacts en métal à l'intérieur
de la prise de courant avant de supposer qu'aucune tension n'est présente.
ATTENTION : Ne mesurez pas les tensions CA Si un moteur sur le circuit est OUVERT ou
FERME. Des grandes surtensions peuvent se produire ce qui pourrai endommager
l'appareil de mesure.
1.
Placez le commutateur de fonction dans la position de VCA.
2.
Insérez la prise de banane noire fil test dans le cric négatif COM.
Insérez la fiche banane rouge dans le cric positif de V.
3.
Mettre le fil noir de sonde d'essai au côté neutre du circuit. Mettre le
fil rouge de sonde d'essai au côté "chaud" du circuit.
4.
Lisez la tension sur l'affichage.
5.
Appuyez sur le bouton de Hz/% pour indiquer l' « Hz »
6.
Lisez la fréquence sur l'affichage.
7.
Appuyez encore sur le bouton Hz/% pour indiquer "%".
8.
Lisez les % du coefficient d'utilisation dans l'affichage.
6
EX503-EU_FR V2.1
11/07
