7 EINSTELLUNGEN DER SCHNEIDEVORRICHTUNG
D
EINSTELLUNGEN DER SCHNEIDEVORRICHTUNG
7.1 RIEMENSPANNUNG AN DER
SCHNEIDEVORRICHTUNG
Prüfen Sie alle Riemen während der ersten 5, 10 und
15 Betriebsstunden in regelmäßigen Abständen,
danach alle 50 Betriebsstunden. Stellen Sie sie bei
Bedarf wie folgt nach:

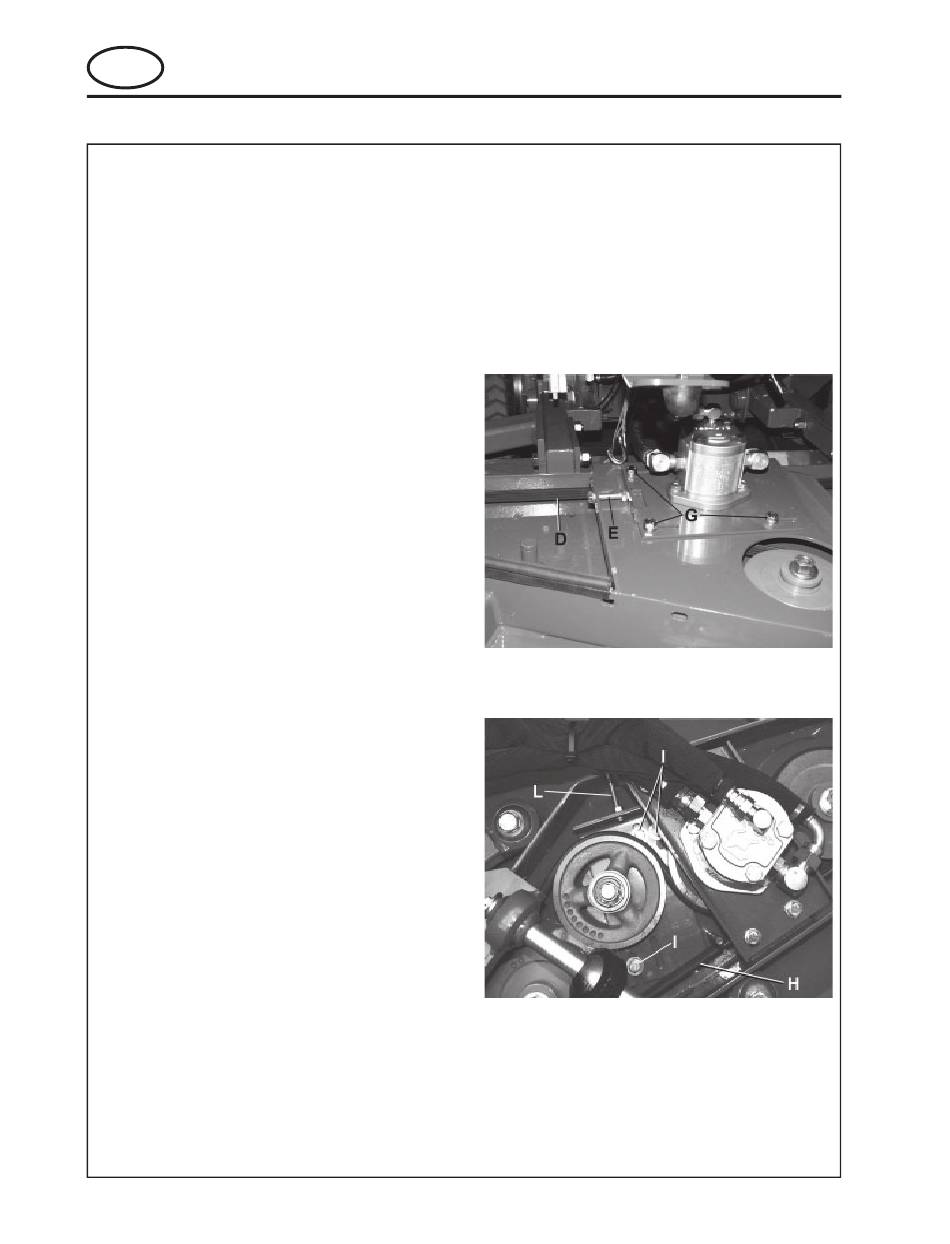

MITTLERE VORRICHTUNG
1. Stellen Sie die Riemenspannung so ein, dass der
Riemen eine Auslenkung von 13 mm bei einer
Krafteinwirkung von 5 kg in der Mitte der längeren
hinteren Spannweite D zeigt. Stellen Sie ihn bei
Bedarf wie folgt nach:
2. Lösen Sie die Sicherungsmutter an der
Stellschraube E.
3. Lockern Sie die (4) Schrauben G, mit denen die
Motorgrundplatte an der Schneidevorrichtung
befestigt ist (3 auf dem Foto sichtbar).
4. Drehen Sie die Stellscharaube E, bis Sie die
gewünschte Spannung erreicht haben.
5. Ziehen Sie die (4) Schrauben G und die
Sicherungsmutter an der Stellschraube E wieder
fest.
FLÜGELVORRICHTUNG
1. Stellen Sie die Riemenspannung so ein, dass der
Riemen eine Auslenkung von 10 mm bei einer
Krafteinwirkung von 5 kg in der Mitte der längeren
hinteren Spannweite H zeigt. Stellen Sie ihn bei
Bedarf wie folgt nach:
2. Lösen Sie die Sicherungsmutter an der
Stellschraube L.
3. Lockern Sie die zwei Schrauben I, mit denen die
Führungsrollenplatte an der Schneidevorrichtung
befestigt ist.
4. Drehen Sie die Stellschraube L, bis Sie die
gewünschte Spannung erreicht haben.
5. Ziehen Sie die Schrauben I und die
Sicherungsmutter an der Stellscharaube L wieder
fest.
D-18
