SCHEMATIQUE

F
9.1

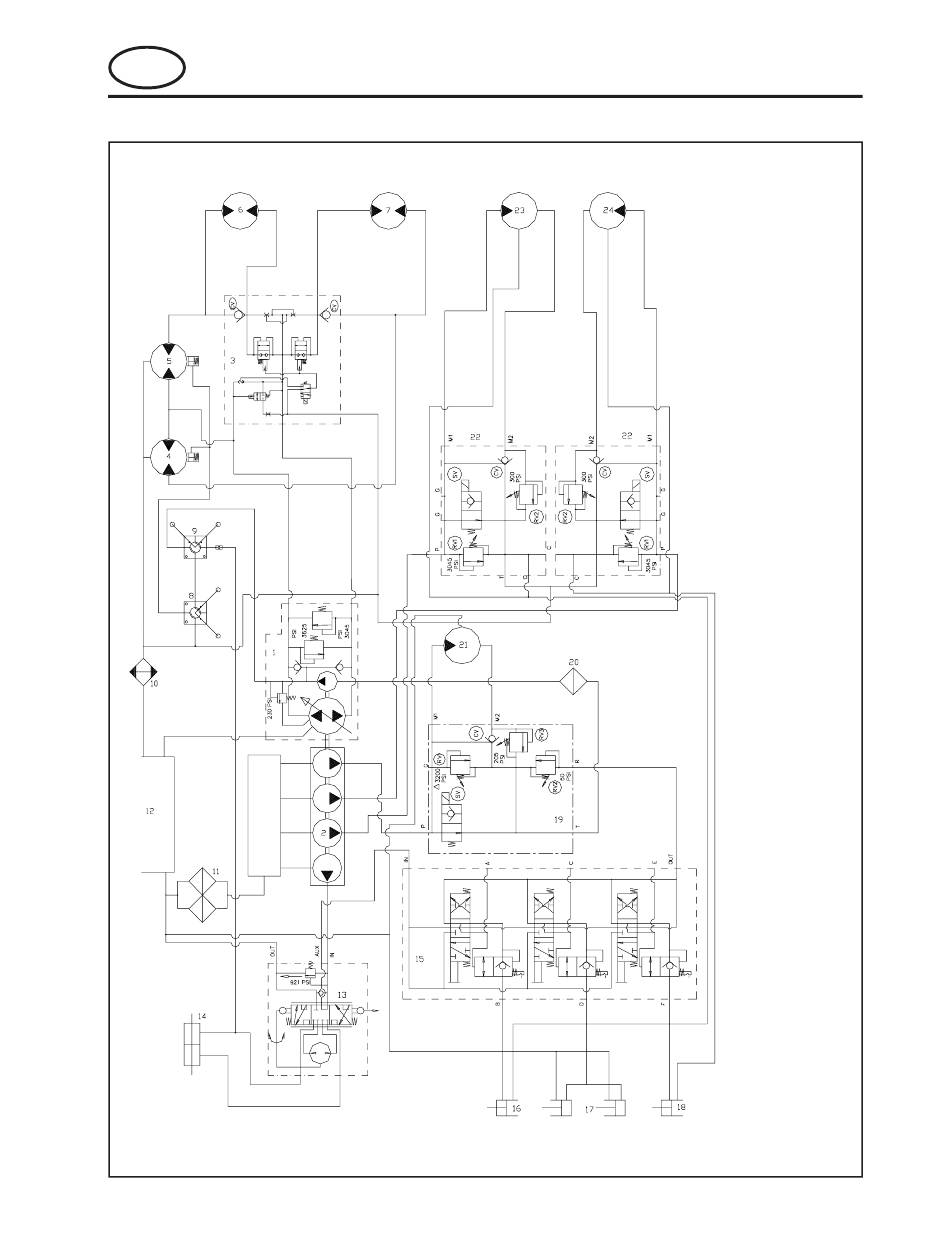

CIRCUIT HYDRAULIQUE

All manuals and user guides at all-guides.com
ET NOMENCLATURE DES PIECES DE RECHANGE
FRONTLINE 960 Série : LQ
MANUEL DE MAINTENANCE
1. Pompe de transmission
2. Pompe à 4 sections
3. Soupape de transmission
4. Moteur de roue avant droit
5. Moteur de roue avant
gauche
6. Moteur de roue arrière
gauche
7. Moteur de roue arrière droit
8. Soupape de frein
9. Soupape de frein auxiliaire
10. Refroidisseur d'huile
11. Tête de filtre
12. Réservoir/carter
13. Soupape de direction
14. Vérin de direction
15. Soupape de levage
16. Vérin de levage droit
17. Vérins de levage centraux
18. Vérin de levage gauche
19. Soupape de plateau de
coupe avant
20. Filtre de charge
21. Moteur de plateau de coupe
avant
22. Soupapes des plateaux
latéraux
23. Moteur de plateau de coupe
gauche
24. Moteur de plateau de coupe
droit
25. Collecteur d'admission
