7 MAAIDEKAFSTELLING
NL
MAAIDEKAFSTELLING
7.1 BANDSPANNING MAAIDEK
Controleer alle banden regelmatig gedurende de
eerste 5, 10 en 15 bedrijfsuren en vervolgens na elke
50 bedrijfsuren. Zonodig als volgt afstellen:

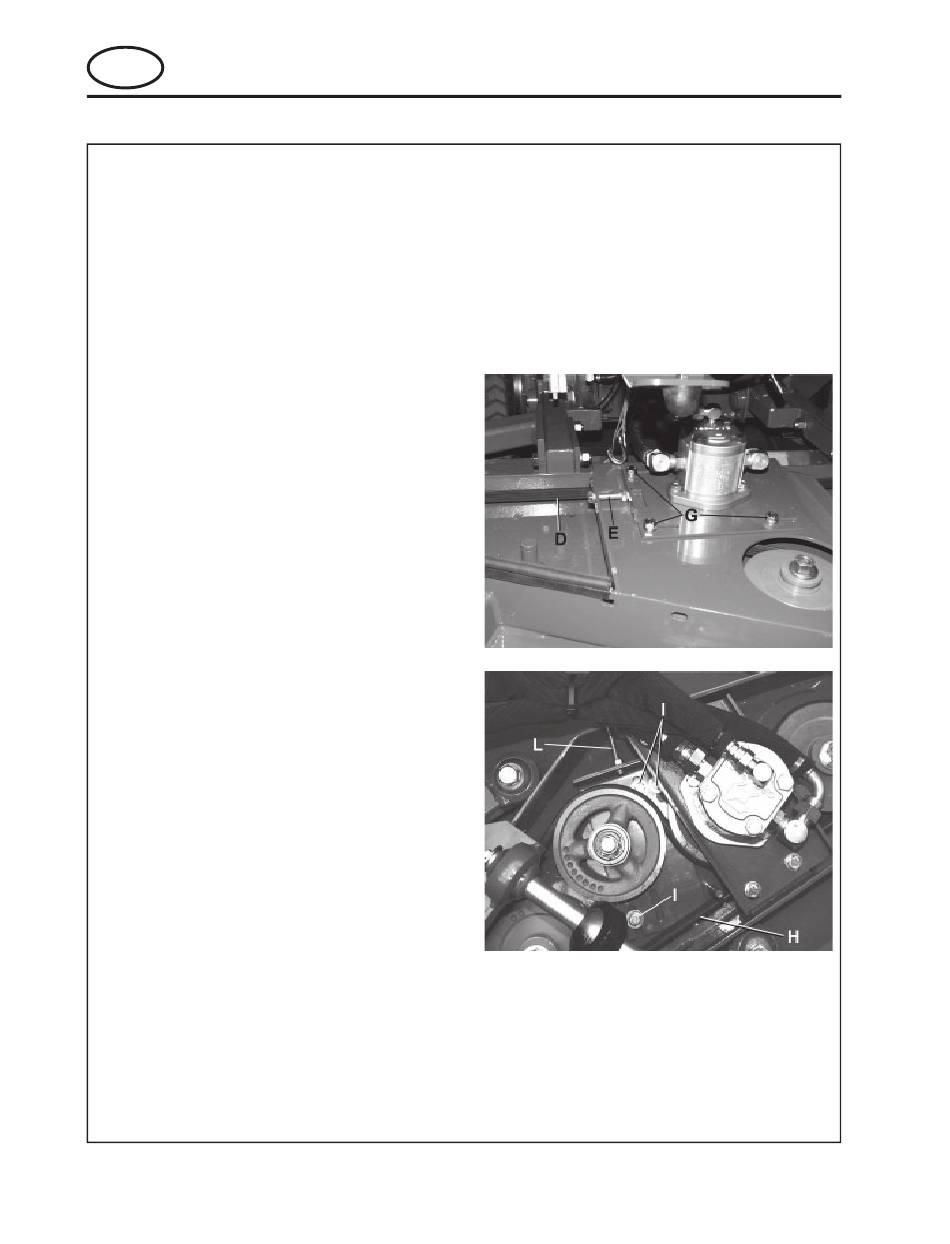

MIDDENDEK
1. Stel de bandspanning af op een afwijking van 13
mm bij een kracht van 5 kg in het midden van de
lange achteroverspanning D. Zonodig als volgt
afstellen:
2. Maak de borgmoer los op de afstelbouten E.
3. Maak de (4) bouten los G die de montageplaat
van de motor op het maaidek bevestigen (3 zijn
er zichtbaar op de foto).
4. Draai de afstelbout E totdat de juiste spanning
is verkregen.
5. Maak de (4) bouten G en de borgmoer weer vast
op de afstelbout E.
ZIJDEKKEN
1. Stel de bandspanning af op een afwijking van 10
mm bij een kracht van 5 kg in het midden van de
lange achteroverspanning H. Zonodig als volgt
afstellen:
2. Maak de borgmoer los op de afstelbout L.
3. Maak de twee bouten los I die de leirolplaat op
het maaidek bevestigt.
4. Draai de aftelbout L totdat de juiste spanning is
verkregen.
5. Maak de bouten I en de borgmoer weer vast op
de afstelbout L.
