9 SCHEMATISCH DIAGRAM
NL

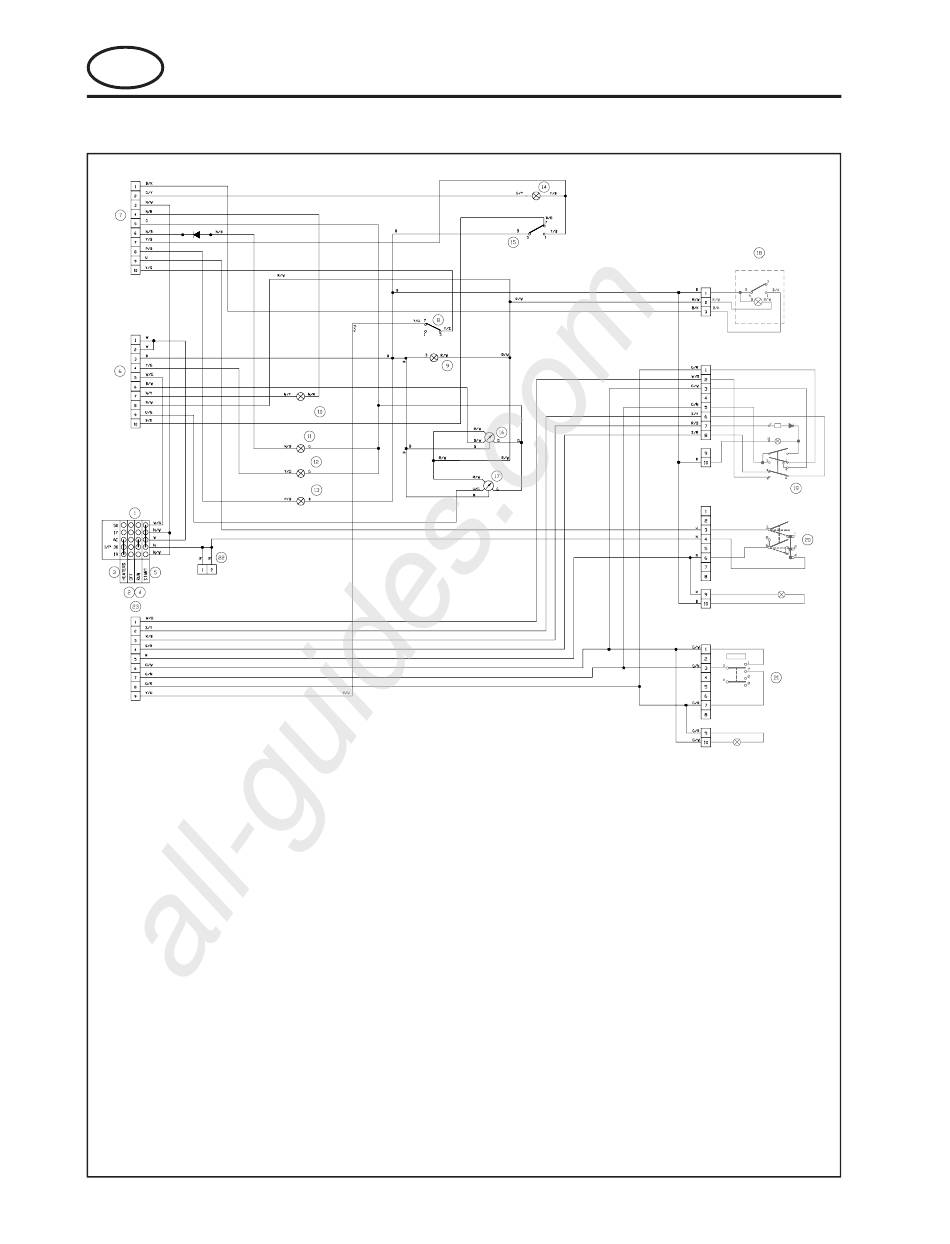

9.2 ELEKTRISCH CIRCUIT INSTRUMENTEN
VERKLARING AANSLUITSCHEMA
1 Sleutelschakelaar
2 Uit-stand
3 OPWARMING-stand
4 LOOP-stand
5 START-stand
6 Deling naar hoofdboom Nr. 2
7 Deling naar hoofdboom Nr. 1
8 2WD-schakelaar
9 2WD-lamp
10 Glimindicatorlamp
11 Acculamp
12 Olietemperatuurlamp
13 Oliedruklamp
14 Maaidekschakelaarlamp
15 Maaidekschakelaar
16 Brandstofmeter
17 Temperatuurmeter
18 Zwaailichtschakelaar (Optioneel)
19 Gevarenlichtschakelaar
20 Lampen
21 Richtingaanwijzers
NL-22
All manuals and user guides at all-guides.com
ONDERHOUDS- EN ONDERDELENHANDLEIDING
22
23
KABELKLEURCODE
R
G
O
S
B
W
K
P
Y
U
N
LG
Bijv. R/W = Roodwit
FRONTLINE 960 Serie: LQ
Deling naar hoofdboom Nr. 3
Deling naar hoofdboom Nr. 4
Rood
Groen
Oranje
Grijs
Zwart
Wit
Roze
Violet
Geel
Blauw
Bruin
Lichtgroen
