7
REGLAGE DES PLATEAUX DE COUPE
F
REGLAGE DES PLATEAUX DE COUPE
7.1
TENSION DE LA COURROIE DES
PLATEAUX DE COUPE
Vérifiez régulièrement l'ensemble des courroies
après les 5, 10 et 15 premières heures d'horamètre
puis ensuite toutes les 50 heures. Ajustez-les
comme suit, s'il y a lieu :

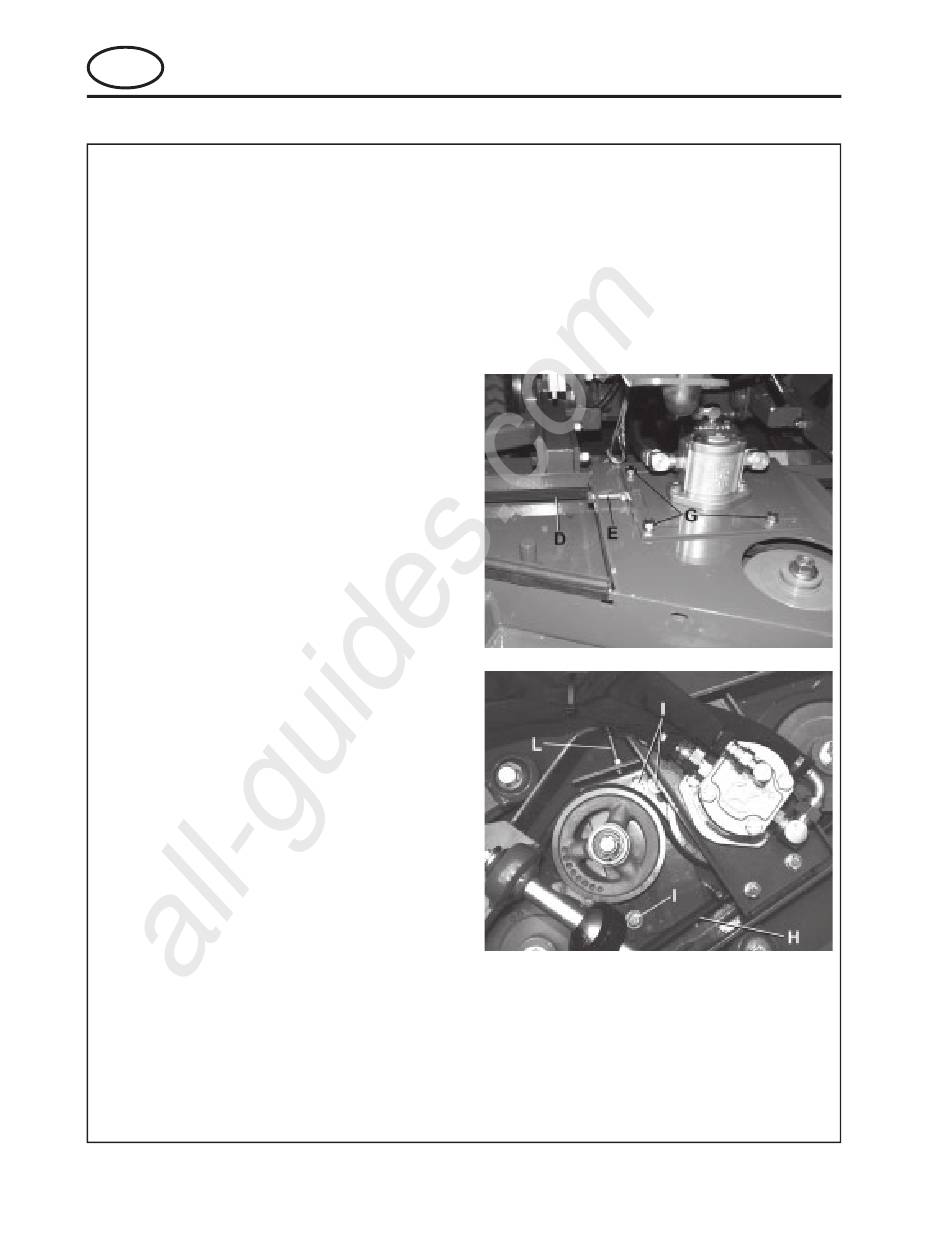

PLATEAU CENTRAL
1. Ajustez la tension de la courroie de façon à
obtenir une déflexion de 13 mm pour
l'application d'une force de 5 kg au milieu de sa
partie arrière la plus longue D. Ajustez comme
suit, s'il y a lieu :
2. Desserrez le contre-écrou de la vis de réglage E.
3. Desserrez les quatre (4) boulons G maintenant
la plaque de montage du moteur au plateau de
coupe (3 boulons sont illustrés).
4. Faites tourner la vis de réglage E jusqu'à ce que
la tension soit correcte.
5. Resserrez les quatre (4) boulons G et le contre-
écrou de la vis de réglage E.
PLATEAUX LATERAUX
1. Ajustez la tension de la courroie de façon à
obtenir une déflexion de 10 mm pour
l'application d'une force de 5 kg au milieu de sa
partie arrière la plus longue H. Ajustez comme
suit, s'il y a lieu :
2. Desserrez le contre-écrou de la vis de réglage L.
3. Desserrez deux boulons I maintenant la plaque
intermédiaire au plateau de coupe.
4. Faites tourner la vis de réglage L jusqu'à ce que
la tension soit correcte.
5. Resserrez les boulons I et le contre-écrou de la
vis de réglage L.
F-18
