Français
Raccord du capteur de pression
différentielle
Procédure
8

Utilisation

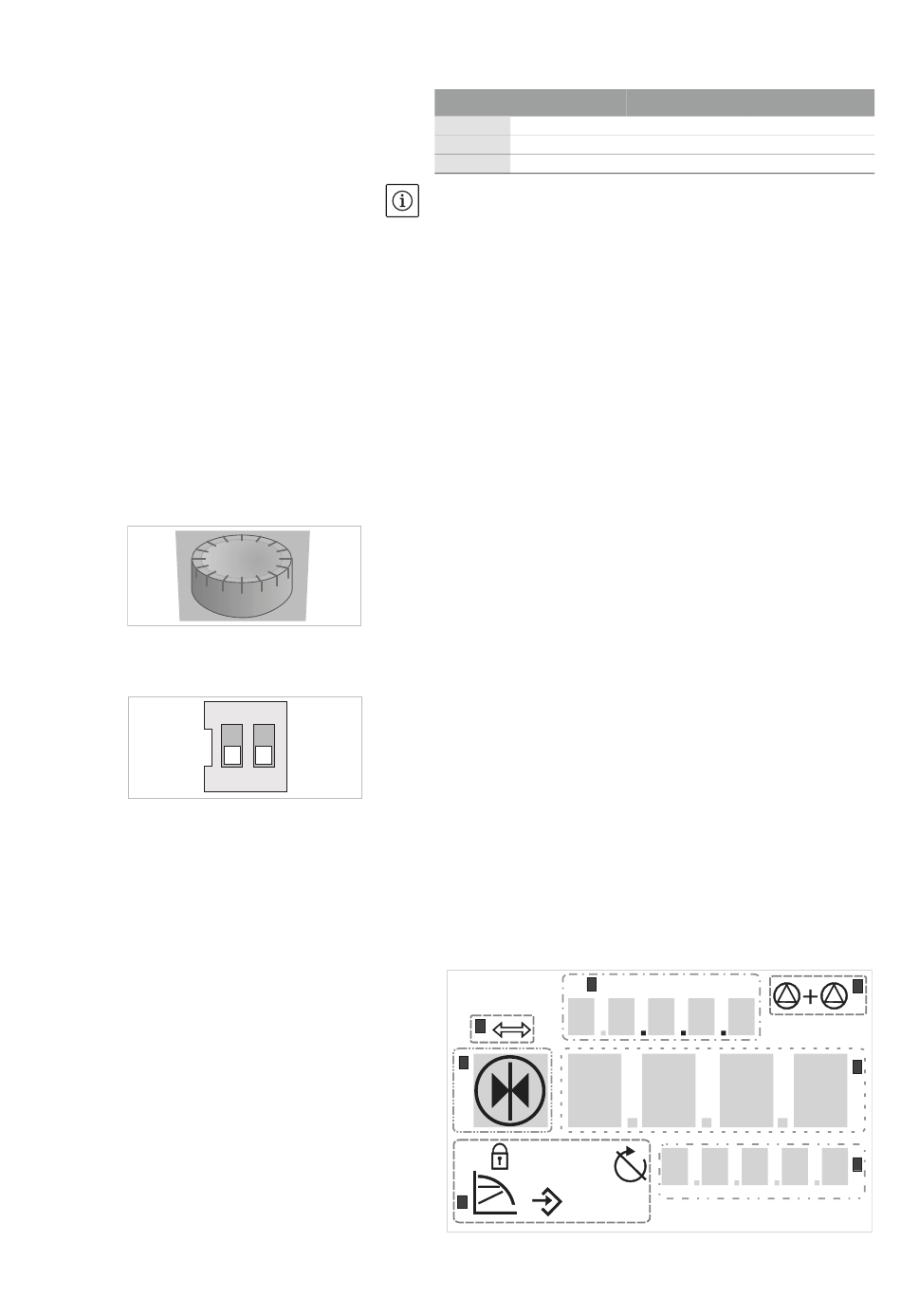

8.1 Eléments de commande
le bouton rouge
Fig. 21 : Le bouton rouge
Interrupteur DIP
ON
1 2
Fig. 22 : Interrupteurs DIP
8.2

Structure de l'afficheur

112
Câble Couleur
1 noir
2 bleu
3 marron
REMARQUE
En cas de double pompe ou d'installation de tube en Y, il faut raccor-
der le capteur de pression différentielle au « maître ».
Les points de mesure du capteur de pression différentielle de la
pompe maître doivent se trouver dans le tuyau collecteur concerné
côté aspiration et refoulement de la station à double pompe.
• Etablir les connexions en respectant l'affectation des bornes.
• Mettre la pompe/l'installation à la terre dans les règles.
Le module électronique s'utilise à l'aide des éléments de commande
suivants :
La rotation du bouton rouge (fig. 21) permet de sélectionner des
points de menu et de modifier des valeurs. La pression sur le bouton
rouge permet d'activer un point de menu sélectionné et de confirmer
des valeurs.
Les interrupteurs DIP (fig. 9, pos. 6/fig. 22) se trouvent sous le capot
du boîtier.
• L'interrupteur 1 permet de basculer du mode standard au mode Service.
Pour de plus amples informations, voir chapitre 8.6.6 « Activer/
Désactiver le mode Service » à la page 119.
• L'interrupteur 2 permet l'activation ou la désactivation du verrouillage
d'accès.
Pour de plus amples informations, voir chapitre 8.6.7 « Activer/
Désactiver le verrouillage d'accès » à la page 119.
L'affichage des informations s'effectue sur l'afficheur selon le modèle
suivant :
1
4
2
5
max
min
4
2
Fig. 23 : Structure de l'afficheur
Borne Fonctionnement
In1 Signal
GND Dimensions
+ 24 V + 24 V
1 0 0 0
0 0
R P M
WILO SE 05/2010
4
0
2
3
