MONTAGE ET REGLAGE
F
MONTAGE DU PLATEAU DE COUPE ANTERIEUR SUR LE TRACTEUR
REMARQUE :
toutes les références à la droite (D) ou la gauche (G) sont faites par rapport à la
position du conducteur assis sur le tracteur.

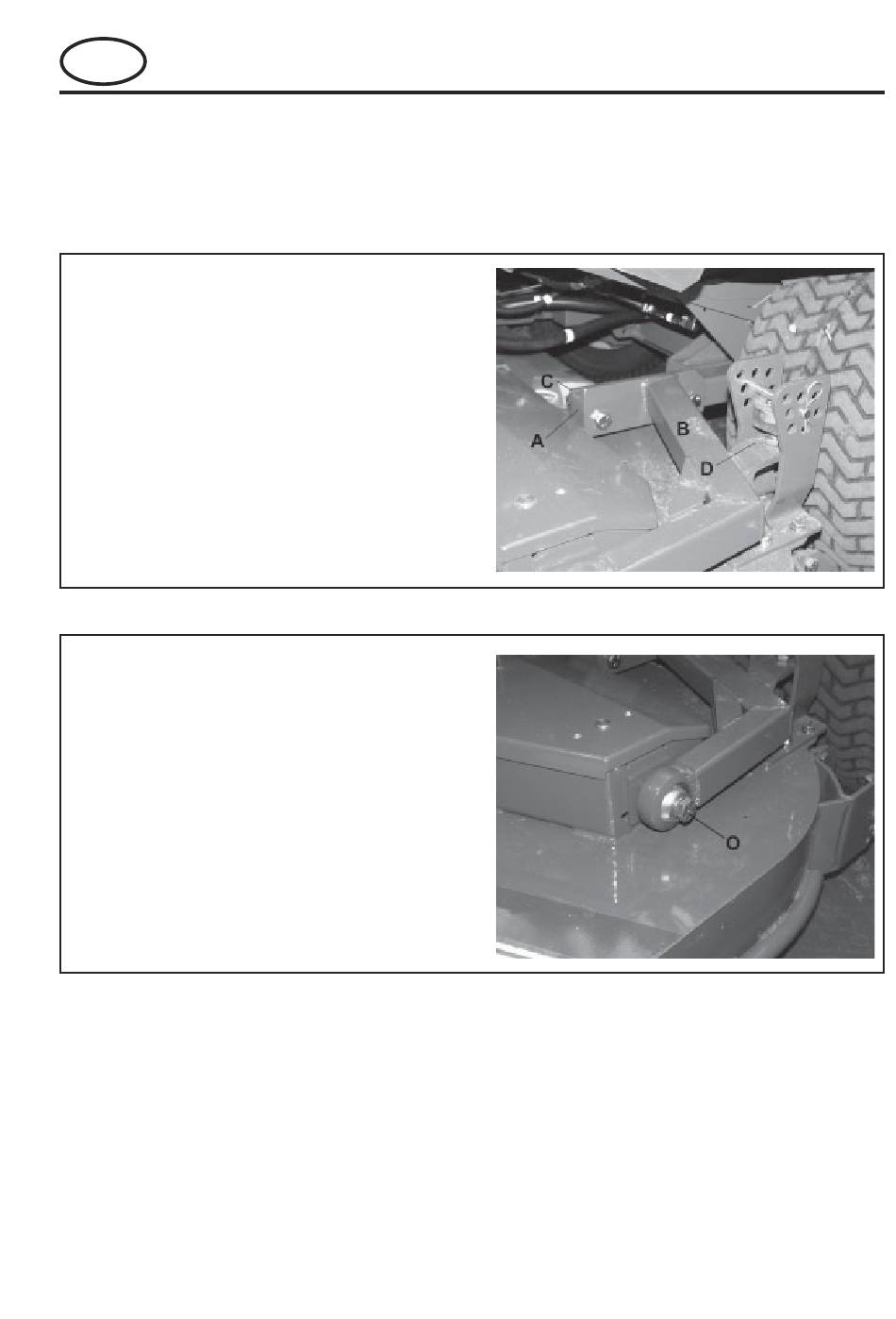

1.
Faire démarrer le tracteur et utiliser
l'instrument de levage pour abaisser les
bras de levage A. S'assurer que les deux
bras sont abaissés aussi loin que possible.
2.
Fixer les bras B et les plaques C à chacun
des bras de levage. Boulonner comme
indiqué. Serrer les boulons à 858 N.
3.
Placer les bras dans les consoles à palier
suspendu D, introduire les goupilles dans
la console de réglage pour maintenir les
bras en place.
4.
Introduire le boulon O dans le joint à rotule,
aligner le plateau de coupe et une fois en
position, introduire le boulon dans l'écrou
de montage et serrer à 740 N.
RANSOMES Frontline 951 Plus
MANUEL D'UTILISATION
F-11
