INFORMATIONS GÉNÉRALES
DESCRIPTION DE LA POMPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
COMPOSANTS COMMUNS - FAMILLE ANSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
PLAQUE SIGNALÉTIQUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
RÉCEPTION DE LA POMPE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Exigences relative au stockage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Manutention . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

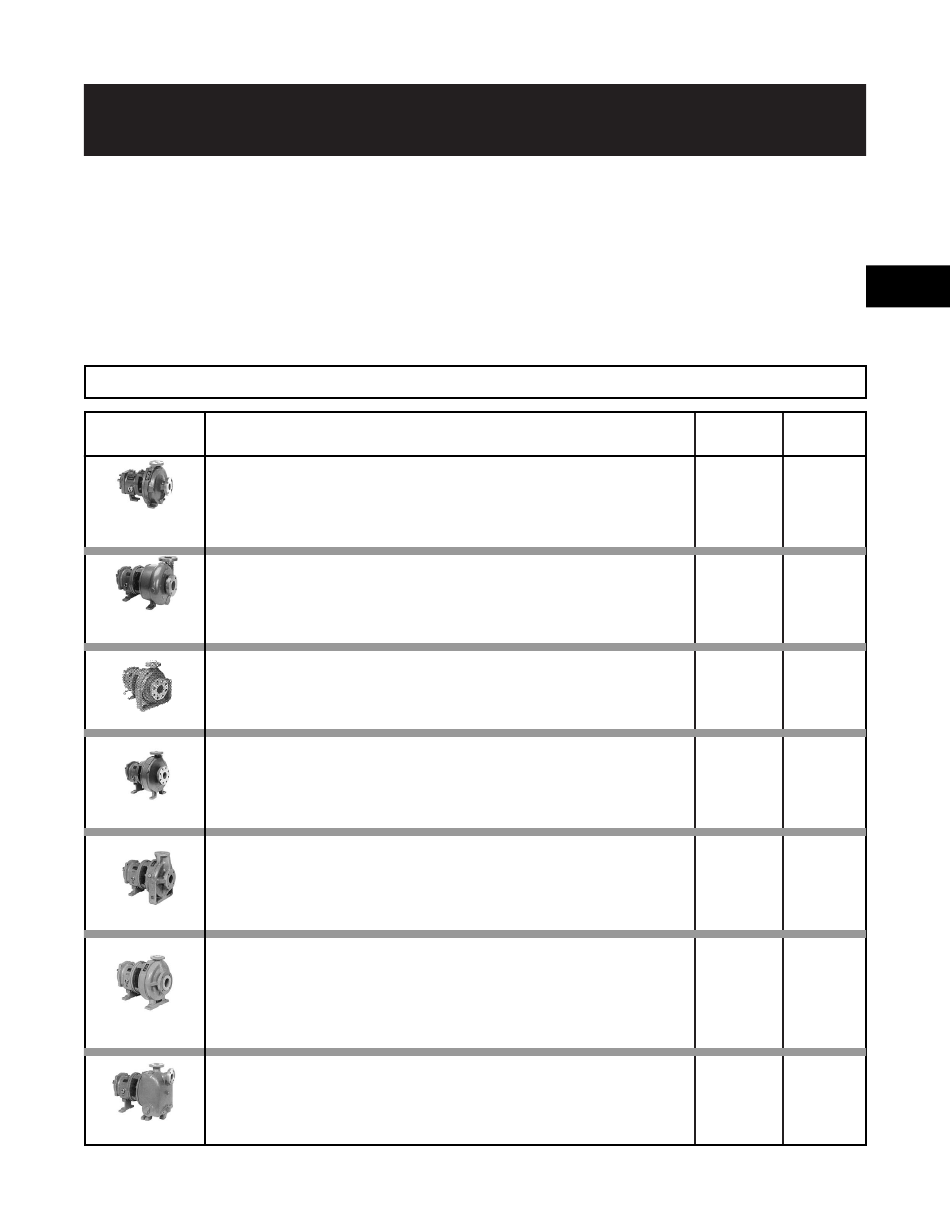

Modèle
Ce modèle offre un choix de cinq entraînements et de 28 dimensions de pompe.
La 3196 est une pompe centrifuge horizontale, à roue ouverte montée en porte-
à-faux, qui satisfait aux exigences de la norme ANSI B73.1.
Pompe 3196 à nu
Photo ISO
Ce modèle offre un choix de quatre entraînements et de sept dimensions de pompe.
La CV 3196 est une pompe centrifuge horizontale, à roue vortex (en retrait) montée
en porte-à-faux. Elle est conçue pour les liquides que l'effet de cisaillement peut
CV 3196
altérer ou qui contiennent de l'air, des gaz ou des solides fibreux ou volumineux.
Ce modèle offre un choix de quatre entraînements et de 28 dimensions de pompe.
La HT 3196 est une pompe centrifuge horizontale, axiale, à roue ouverte montée en
porte-à-faux, qui satisfait aux exigences de la norme ANSI B73.1.
HT 3196
Ce modèle offre un choix de trois entraînements et de quatre dimensions de pompe.
La LF 3196 est une pompe centrifuge horizontale, à roue ouverte montée en porte-
à-faux, qui satisfait aux exigences de la norme ANSI B73.1. Elle est conçue pour
les faibles débits et les hauteurs de charge élevées.
LF 3196
Ce modèle offre un choix de deux entraînements et de 13 dimensions de pompe.
La NM 3196 est une pompe centrifuge horizontale, à roue ouverte montée en porte-
à-faux, qui satisfait aux exigences de la norme ANSI B73.1. Elle est fabriquée en
vinylester chargé de fibres de verre pour le pompage des corrosifs puissants.
NM 3196
Ce modèle offre un choix de deux entraînements et de quatre dimensions de pompe.
La 3198 est une pompe centrifuge horizontale, à roue ouverte montée en porte-à-
faux, qui satisfait aux exigences de la norme ANSI B73.1. Elle est fabriquée en
fonte ductile (à graphite sphéroïdal) à revêtement intérieur en téflon
3198
pompage des corrosifs puissants.
Ce modèle offre un choix de trois entraînements et de huit dimensions de pompe.
La 3796 est une pompe centrifuge horizontale, autoamorçante, à roue ouverte
montée en porte-à-faux.
3796
ANSIFAM IOM - 3/01
DESCRIPTION DE LA POMPE
Description de la pompe
Groupe de
dimensions dimensions
STX
MTX
LTX
XLT-X
X17
STX
MTX
LTX
XLT-X
STX
MTX
LTX
XLTX
STX
MTX
LTX
STX
MTX
STX
MTX
MD
pour le
STX
MTX
LTX
2
Nbre de
5
15
15
5
4
1
4
5
1
6
16
17
5
2
2
2
5
8
1
3
2
6
6
9
