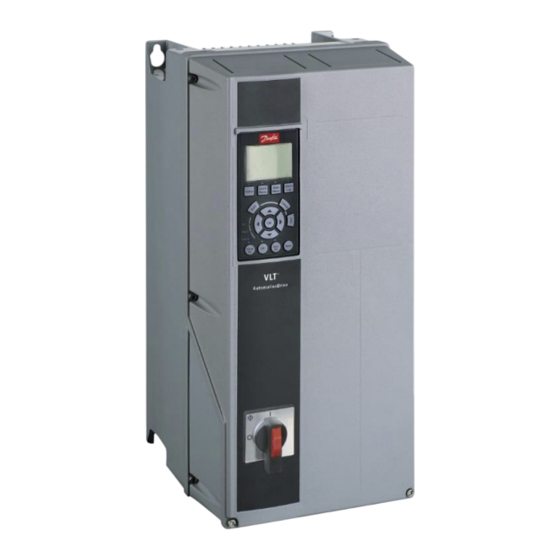

Danfoss VLT FC 302 Guide D'application
Application crible en boucle ouverte, à vitesse fixe
Masquer les pouces
Voir aussi pour VLT FC 302:
- Manuel de configuration (252 pages) ,
- Manuel d'utilisation (166 pages) ,
- Guide d'application (19 pages)
Manuels Connexes pour Danfoss VLT FC 302
Sommaire des Matières pour Danfoss VLT FC 302
- Page 1 GUIDE D’APPLICATION ® FC 302 Application crible en boucle ouverte, à vitesse fixe FC 302 GA0038A_1703_FC302_APPLICATION CRIBLE ET MOTEURS A BALOURD...
- Page 2 Ce guide inclut les étapes essentielles pour l’installation et la configuration de votre convertisseur de fréquence. Avant la mise en service de votre convertisseur, consultez le manuel d’utilisation livré avec ou disponible sur www.danfoss.com notamment pour les consignes de sécurité. Page 2 sur 15...
- Page 3 1 Installation mécanique Montage plaque de fond Si les ailettes de refroidissement sont apparentes sur le variateur, il est impératif de monter le variateur sur une surface plane ou d’utiliser la plaque de fond fournie. Exemple de variateur avec ailettes apparentes (montage sur fond plat à...
- Page 4 S’assurer que la ventilation de l’armoire ou de la salle électrique est dimensionnée pour dissiper les pertes thermiques du variateur. Lorsque le variateur est monté en armoire, veiller à l’absence de risque de condensation. Si l’air ambiant est chargé ou agressif, mettre en place des filtres sur les entrées d’air. 1.2.1 Entrée des câbles (modèles de puissance >...
- Page 5 2 Installation électrique 2.1 Câblage partie puissance Utiliser les étriers fournis avec le variateur pour les reprises de blindage des câbles moteur Dénuder l’isolant du câble pour mettre à nu le blindage, puis serrer l’étrier sur le blindage ...
- Page 6 à l’arrêt. Pour se protéger de ce type de risque, le contact thermique de la résistance doit être intégré dans la chaîne de commande du contacteur de ligne K1. Consulter Danfoss Drives pour de plus amples renseignements. Page 6 sur 15...
- Page 7 Installer obligatoirement un relais de protection thermique ou un disjoncteur pour chaque moteur installé. Chaque moteur doit disposer de sa propre protection thermique. Limiter autant que possible la longueur des câbles entre variateur et moteurs Consulter DANFOSS DRIVES pour validation Page 7 sur 15...
- Page 8 2.2 Câblage partie commande Etriers pour passage des Switches de configuration des Emplacements des entrées analogiques câbles de commande et borniers de commande reprise de blindages (ON = 0/4-20mA OFF = -10/0-10V) Page 8 sur 15...
- Page 9 3 Paramétrage 3.1 Plaque signalétique moteur Dans les étapes qui suivent, vous allez devoir entrer les paramètres moteur. Préparez-vous en ayant au préalable noté les valeurs indiquées sur la plaque moteur. Exemple pour le moteur ci-dessous, couplé en étoile Cas particulier de plusieurs moteurs en parallèle : Si plusieurs moteurs sont pilotés par le même variateur, il faut additionner les intensités de chacun des moteurs connectés au variateur et entrer la valeur obtenue dans le paramètre du courant nominal moteur.
- Page 10 Sélectionner la langue Appuyer sur OK puis sélectionner Sélectionner la puissance du d’utilisation la langue. Appuyer à nouveau sur moteur. Valider par OK. Puis OK pour valider, puis flèche bas Flèche bas. Indiquer la tension du moteur. Indiquer la fréquence nominale Indiquer le courant nominal du Valider par OK, puis flèche bas.
- Page 11 Indiquer le type de référence utilisée. Choisir Mode hand/auto. Valider par OK, puis flèche bas Appuyer ensuite 2 fois sur Main Menu pour revenir au Menu principal. 3.3 Reconnaissance moteur « AMA » Afin de fonctionner de manière optimale, le variateur doit connaître les paramètres indiqués sur la plaque moteur.
- Page 12 3.3.2 Lancement de l’AMA Depuis le menu principal, choisir le menu 1-29 Sélectionner AMA activée réduite (en cas Sélectionner AMA activée complète d’échec de l’AMA complète) Appuyer sur Hand On pour lancer l’AMA Appuyer sur Hand On pour lancer l’AMA AMA en cours d’exécution, attendre la fin des différentes AMA en cours d’exécution, attendre la fin étapes.
- Page 13 4 Paramètres liés à l’application 4.1 Paramètres généraux Les paramètres suivants sont les paramètres importants susceptibles d’être modifiés pour l’application « Crible en boucle ouverte à vitesse fixe». Les paramètres en bleu sont ceux qui ont été réglés par le Menu de Config rapide, et qu’il n’est pas nécessaire de réajuster sauf cas particulier.
- Page 14 Désignation Valeur Description Observations N° par. Fonction./Affichage 0-** Réglages de base 0-0* Langue Français 0-01 Unité vit. mot. 0-02 Charge et moteur 1-** Réglages généraux 1-0* Mode Config. Boucle ouverte vitesse 1-00 Principe contrôle moteur VVC + 1-01 Données moteur 1-2* Puissance moteur [kW] Voir plaque moteur...
- Page 15 5 Configuration de l’afficheur Afin de faciliter l’exploitation et le diagnostic, utiliser la configuration d’affichage ci-dessous : Intensité moteur Consigne en Auto Puissance de sortie Fréquence moteur Vitesse moteur Pour obtenir l’affichage ci-dessus, configurer les paramètres suivants : Fin du document Page 15 sur 15...
