Installations- und Betriebsanleitung R 5 0160/ 0250 D
Installation and Operating Instructions R 5 0160/ 0250 D
Manuel d'installation et de maintenance R 5 0160/ 0250 D
Von der Motorenseite aus gesehen ist die
Drehrichtung nach links, entgegen dem Uhr-
zeigersinn (Fig. 6.1).

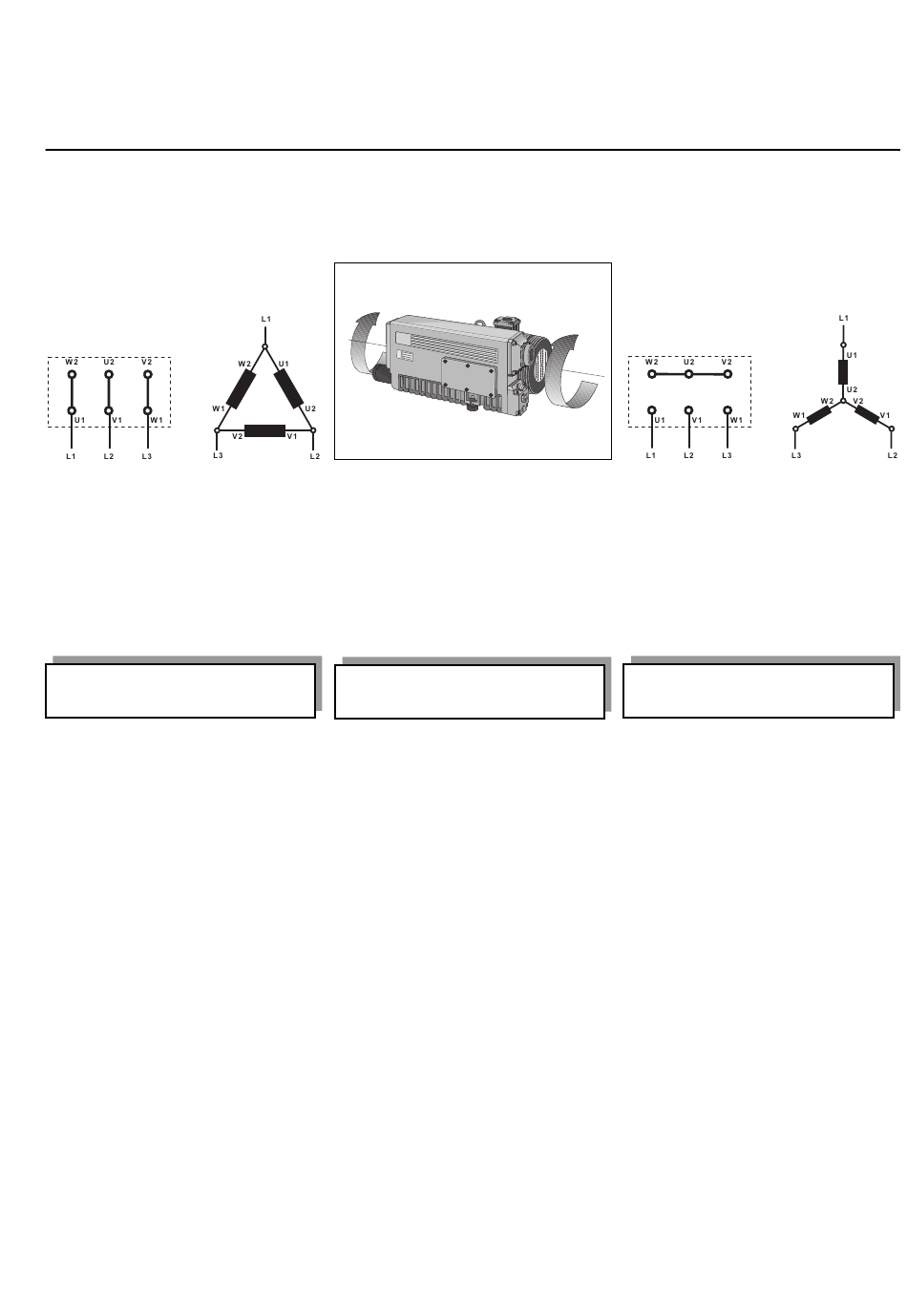

Dreieckschaltung
Triangle connection
Connexion en triangle
Betriebshinweise
1. Diese Vakuumpumpe ist für das Absaugen bzw.
Fördern von Luft und Gasen bestimmt, die weder
aggressiv, giftig noch explosiv sind.
Andere Medien dürfen nicht gefördert werden.
Wenden Sie sich im Zweifelsfall an Ihre örtliche
Busch-Vertretung.
Vorsicht! Nicht geeignet für aggressive
und explosive Gase, Gasgemische und
Flüssigkeiten.
2. Zum Fördern von kondensierbaren Dämpfen ist
ein Gasballastventil notwendig. Zunächst muß die
Vakuumpumpe ca. 30 Minuten bei geschlossenem
Sauganschluß betrieben werden, um eine
Betriebstemperatur von ca. 75°C zu erreichen.
Erst mit Erreichen der Betriebstemperatur ist ein
Fördern von kondensierbaren Dämpfen möglich.
Dieses geschiet durch das öffnen des Kugelhahnes
am Gasballastventil. Pumpe nach dem Prozeß ca.
30 Minuten nachlaufen lassen, um das Öl von
eventuell angereichertem Kondensat zu reinigen.
Wartung
Zu allen Wartungsarbeiten muß die Vakuum-
pumpe ausgeschaltet werden und gegen
versehentliches Anschalten gesichert sein.
1. Der Ölstand muß mindestens einmal täglich
überprüft werden.
2. Fällt der Ölstand unter die am Ölschauglas
(Fig. 8.1.3) angegebene Markierung, so muß Öl
nachgefüllt werden.
Öl so lange einfüllen (Fig. 8.1.5) bis am Ölschauglas
der Ölstand die MAX-Markierung erreicht hat.
3. Ölwechsel und Ölfilterwechsel
Ein erster Ölwechsel muß nach 100 Betriebs-
stunden durchgeführt werden.
Die weiteren Ölwechselintervalle sind von den
Betriebsverhältnissen abhängig. Nach 500 bis
2000 Betriebsstunden muß ein Ölwechsel erfol-
gen, mindestens jedoch halbjährlich.
Looking at the motor fan cover, the direction of
rotation is counter-clockwise (fig. 6.1).
Fig. 6.1
Operation advice
1. These vacuum pumps can be used to evacuate
air or dry gases, which are not aggressive, poiso-
nous or explosive.
Other agents may not be transported. In case of
doubt, please contact your local Busch Agency.
Attention! Not to be used with aggresive
and explosive gases or gas mixtures and
fluids.
2. To pump condensable vapours, a gas ballast
valve should be installed. The vacuum pump should
run for 30 minutes prior to operation with the inlet
connection closed, in order to reach the operating
temperature of 75°C. Only at this operating
temperature can condensable vapors be pumped.
For this, open the ball valve at the gas ballast. After
use the pump should be left running for an additional
30 minutes to clear the oil of possible condensate.
Maintenance
The vacuum pump must be switched off and
secured against accidental switch-on for all
maintenance.
1. The oil level should be checked at least once
a day.
2. If the oil level is below the MAX-mark on the oil
sight glass (fig. 8.1.3), more oil should be added.
Fill with oil (fig. 8.1.5) until the level reaches the
MAX-mark on the oil sight glass.
3. Oil changing and oil filter changing
Oil must be changed after the first 100 hours of
operation.
Further oil changes depend on operating condi-
tions. The oil must be changed after 500 - 2000
hours of operation, but at least semi-annually.
Vu du côté moteur, le sens de rotation est à
gauche (sens anti-horaire) (fig. 6.1).
Sternschaltung
Star connection
Connexion en étoile
Conseils d'utilisation
1. Ces pompes à vide peuvent être utilisées pour
aspirer de l'air ou des gaz secs qui ne sont, ni
agressifs, ni dangereux, ni explosifs.
Certains produits ne doivent pas être aspirés par
les pompes. En cas de doute, consulter votre
Agence Busch locale.
Attention! Ne pas utiliser avec des gaz ou
mélanges de gaz agressifs et/ou explosifs
ni avec des liquides.
2. Lors d'aspiration de vapeurs condensables, un
lest d'air doit être installé. La pompe à vide doit
fonctionner pendant les 30 premières minutes avec
la bride d'aspiration fermée, pour atteindre la tem-
pérature de fonctionnement de l'ordre de 75°C. Il
est possible de pomper des vapeurs condensables
uniquement àpartir de cette température. Pour
cela, ouvrir le robinet à boisseau du lest d'air. Après
utilisation, la pompe doit fonctionner 30 minutes
supplémentaires afin d'obtenir une bonne sépara-
tion de l'huile et des éventuels condensats.
Entretien
Avant tout travail d'entretien, il faut s'assu-
rer que la pompe a bien été arrêtée et que tout
démarrage accidentel est impossible.
1. Le niveau d'huile doit être vérifié au moins une
fois par jour.
2. Si le niveau de l'huile est sous la marque MAX
du voyant de niveau d'huile (fig. 8.1.3), il faut le
compléter.
Verser l'huile (fig. 8.1.5) jusqu'à la marque MAX
du voyant de niveau d'huile.
3. Changement de l'huile et du filtre à huile
L'huile doit être changée après les premières
100 heures de fonctionnement.
Les vidanges ultérieures dépendront de l'appli-
cation. L'huile doit être changée après 500 à
2000 h de fonctionnement ou au moins tous les
six mois.
