76 italiano
|

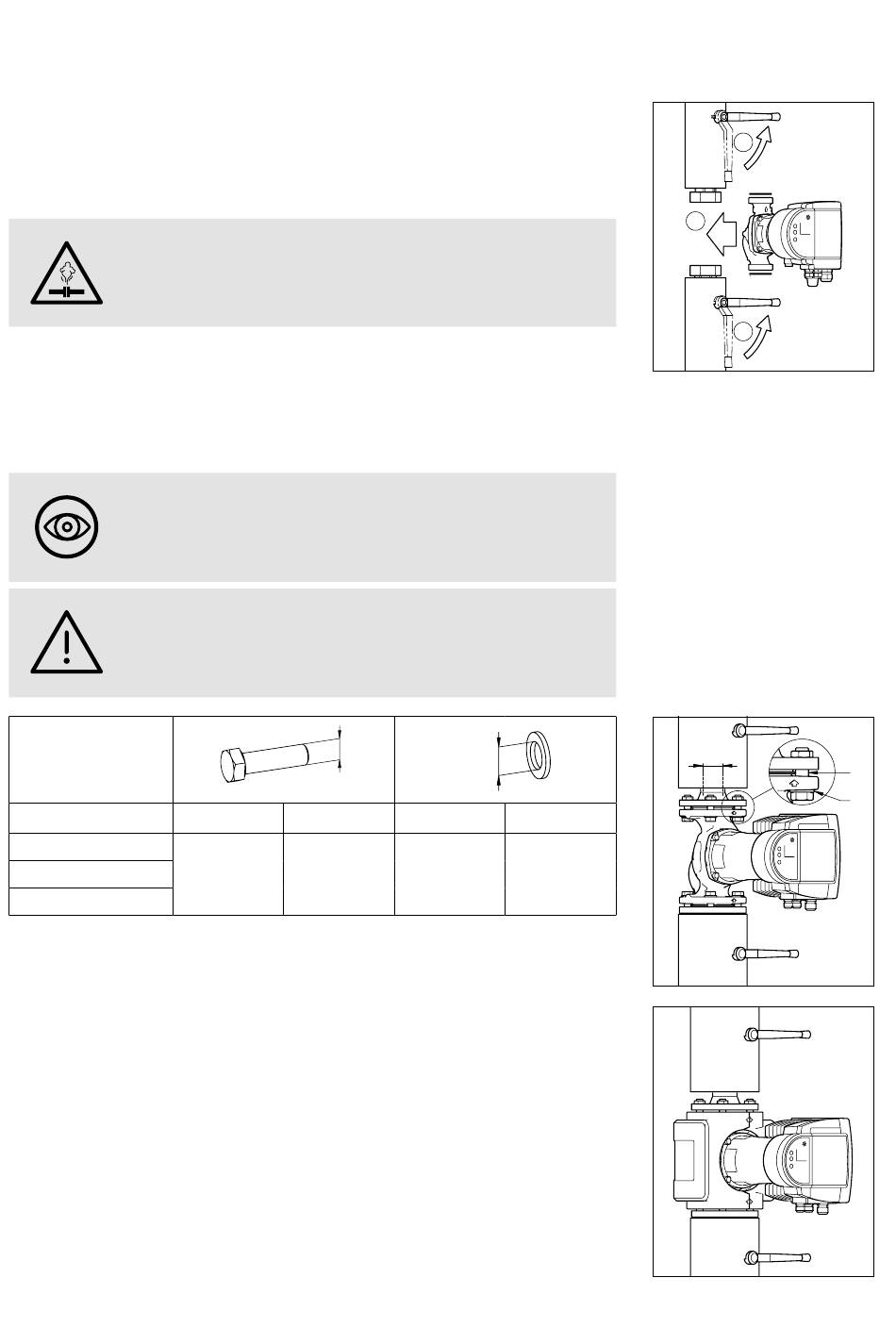

4.6 Montare la pompa nell'impianto

- Chiudere le valvole di chiusura e assicurarsi che, durante il
montaggio della pompa, l'impianto sia depressurizzato.
- Montare nel condotto la pompa con le guarnizioni.
Avvertimento
Rischio di ferite dovute a fuoriuscite di vapore!

4.6.1 Flangia di collegamento

Le flange della pompa sono forate con fori di fissaggio PN6/PN10/
PN16. Per un avvitamento sicuro della flangia, montare sul lato
della pompa le lame di bloccaggio in dotazione.
Non sono consentiti elementi di fissaggio (ad es.
rondelle elastiche). Per PN 10/16 si devono utiliz-
zare guarnizioni e viti specifiche.
Avvertimento
In base alla rispettiva pressione nominale PN,
utilizzare le viti corrispondenti.
DN 32
DN 40
DN 50
Momento di serraggio consigliato per le viti:
– per M 12 <40 Nm
– per M 16 <95 Nm
Non è consentito il montaggio di flangia combinata con flangia
combinata.
Una volta concluso il montaggio, inserire i rivestimenti isolanti
Änd.Index
II I
e fissarli con nastri per cavi.
