Une équipotentialité correcte est donc indispensable :
• La ligne d'équipotentialité doit présenter une section suffisamment importante (au moins 10
mm
• La distance entre le câble de signaux et la ligne d'équipotentialité correspondante doit être
aussi faible que possible (effet d'antenne).
• Il faut utiliser un câble à âmes souples (meilleure conductivité HF).
• Lors du raccordement des lignes d'équipotentialité à la barre d'équipotentialité centrale
(PAS), regrouper ensemble les composants de puissance et les autres composants.
• Les lignes d'équipotentialité des différents modules doivent être tirées directement jusqu'à la
barre d'équipotentialité.

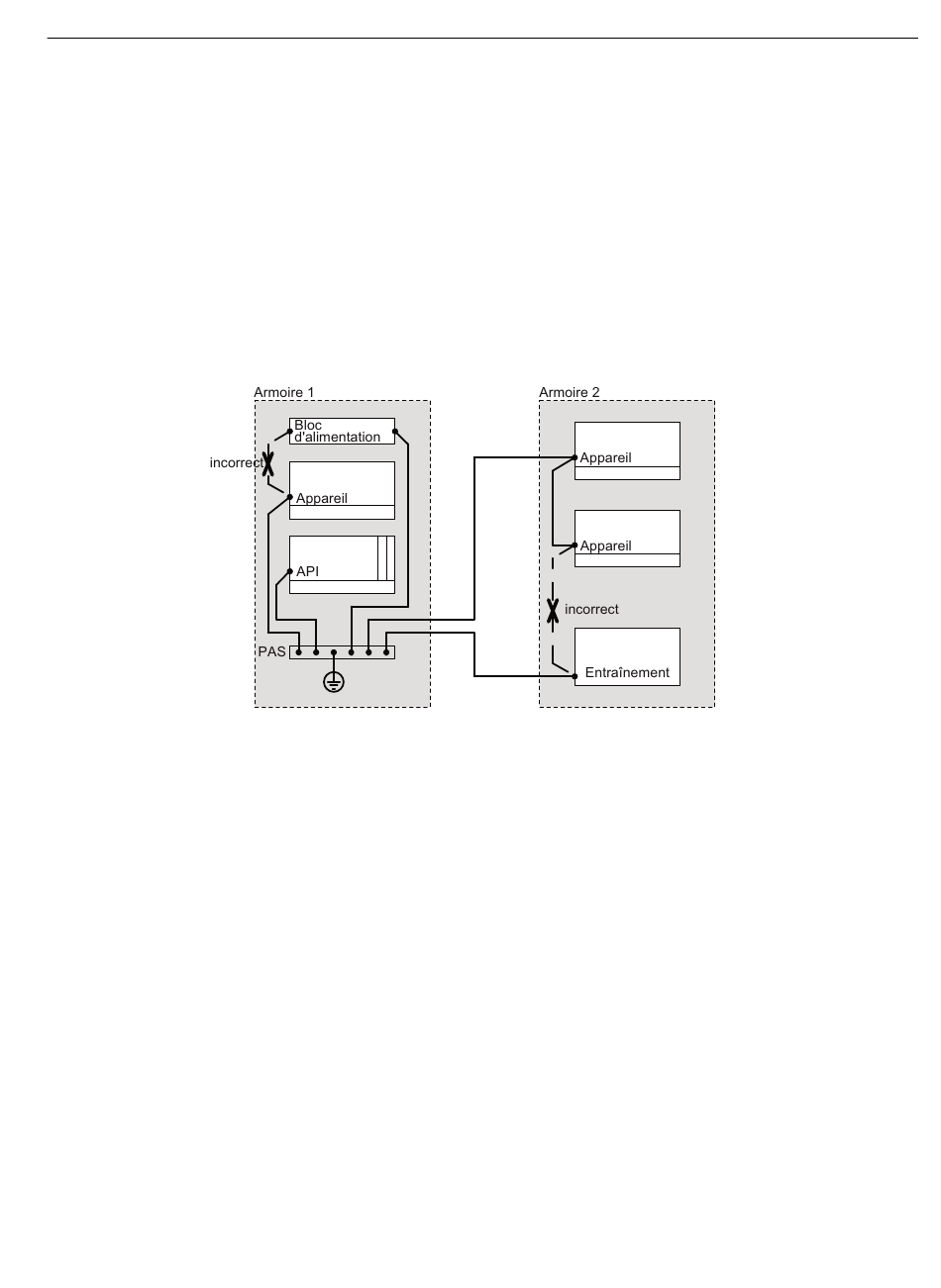

Figure 4-20
Le risque de perturbations dues à des variations de potentiel est d'autant plus réduit que
l'équipotentialité d'une installation est bonne.
Il ne faut pas confondre l'équipotentialité et la mise à la terre de protection d'une installation. La
mise à la terre de protection évite l'apparition de tensions de contact trop élevées en cas de
défaut des appareils, tandis que l'équipotentialité évite l'apparition de différences de potentiel.
4.6.9
Blindage des câbles
Afin d'éviter le couplage de perturbations dans les câbles de signaux, ces derniers doivent être
blindés.
Le blindage le plus efficace consiste à poser les câbles dans des gaines en acier. Cette mesure
n'est toutefois nécessaire que si le câble de signaux traverse une zone à risques de perturbations.
L'utilisation de câbles avec tresses de blindage suffit dans la plupart des cas. Dans les deux cas,
le point essentiel pour l'efficacité du blindage est toutefois un raccordement correct.
SIMATIC RF300
Manuel système, 02/2021, C79000-G8977-C345-09
4.6 Directives concernant la compatibilité électromagnétique (CEM)
2
).
Equipotentialité (PAS = barre d'équipotentialité)
Planification du système RF300
123
