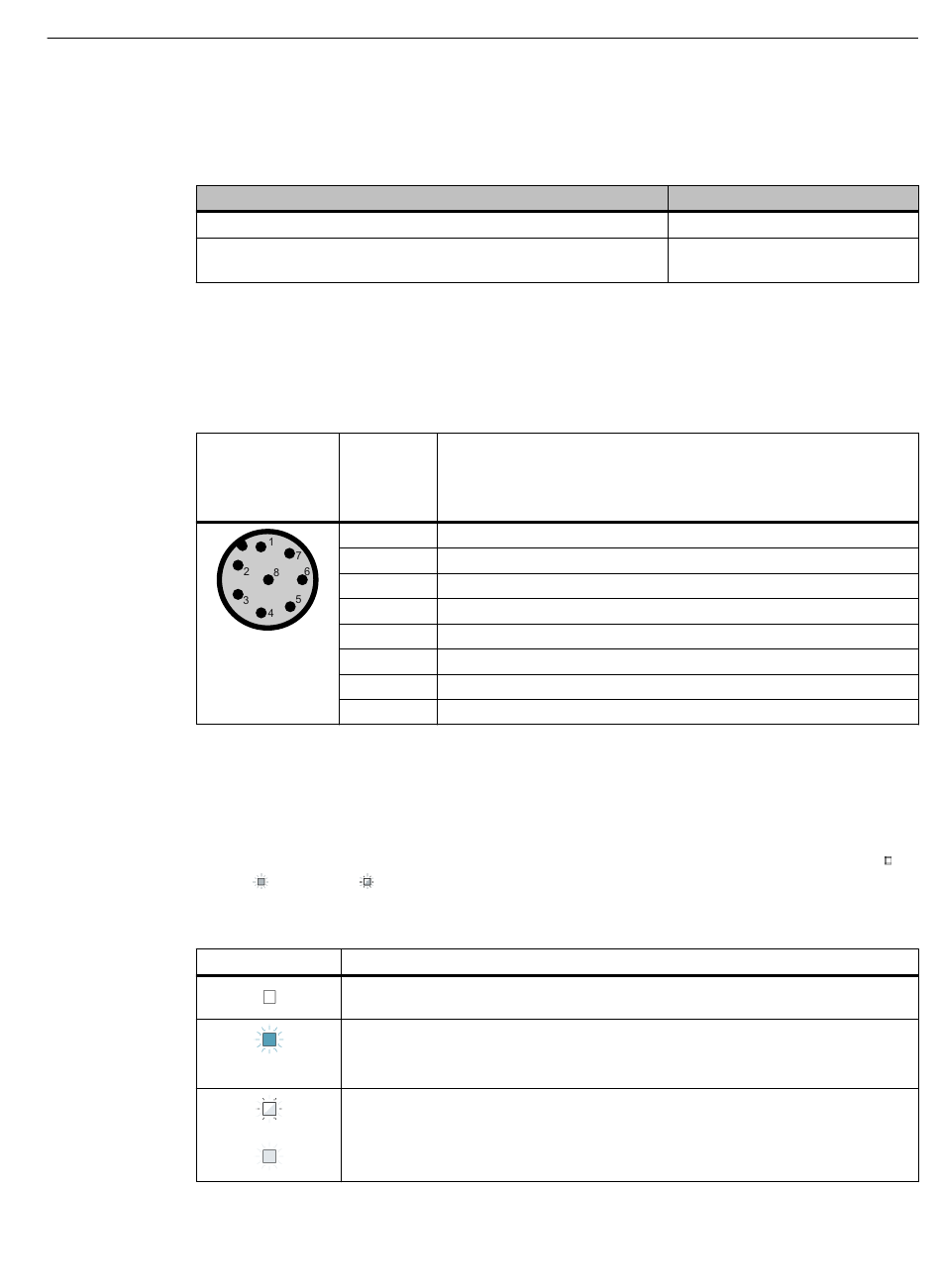

5.1.2
Références de commande
Tableau 5-1
RF310R avec interface RS422 (3964R)
RF310R avec interface RS422 (3964R)
et homologation ATEX, IECEx, UL HAZ. LOC.
5.1.3
Brochage de l'interface RS422
Tableau 5-2
Broche
5.1.4
LED témoin
Les états de fonctionnement du plot de lecture/écriture sont signalés par deux LED. Les LED
peuvent visualiser les couleurs blanc, vert, rouge, jaune et bleu et adopter les états éteint ,
allumé
Tableau 5-3
SIMATIC RF300
Manuel système, 02/2021, C79000-G8977-C345-09
Références de commande RF310R
Brochage
Broche
M12 8 pts
côté appa‐
reil
1
2
3
4
5
6
7
8
, clignotant .
Éléments de signalisation
LED
Signification
Le plot de lecture/écriture est hors tension.
Le plot de lecture/écriture est sous tension et recherche des transpondeurs.
Le plot de lecture/écriture est en mode "Configuration", à l'état "Rechercher trans‐
pondeur", n'a pas encore reçu de commande de "RESET" et n'est pas prêt.
Un nouveau transpondeur se trouve dans le champ d'antenne.
Le plot de lecture/écriture est en mode "Configuration", à l'état "Afficher qualité", n'a
pas encore reçu de commande de "RESET" et n'est pas prêt.
Selon l'intensité du signal, la LED vacille ou est allumée en permanence.
Affectation
+ 24 V
- Emission
0 V
+ Emission
+ Réception
- Réception
libre
Terre (blindage)
Plots de lecture/écriture
5.1 SIMATIC RF310R
Numéro d'article
6GT2801-1BA10
6GT2801-1BA10-0AX2
129
