Plots de lecture/écriture

5.4 SIMATIC RF360R

5.4 SIMATIC RF360R

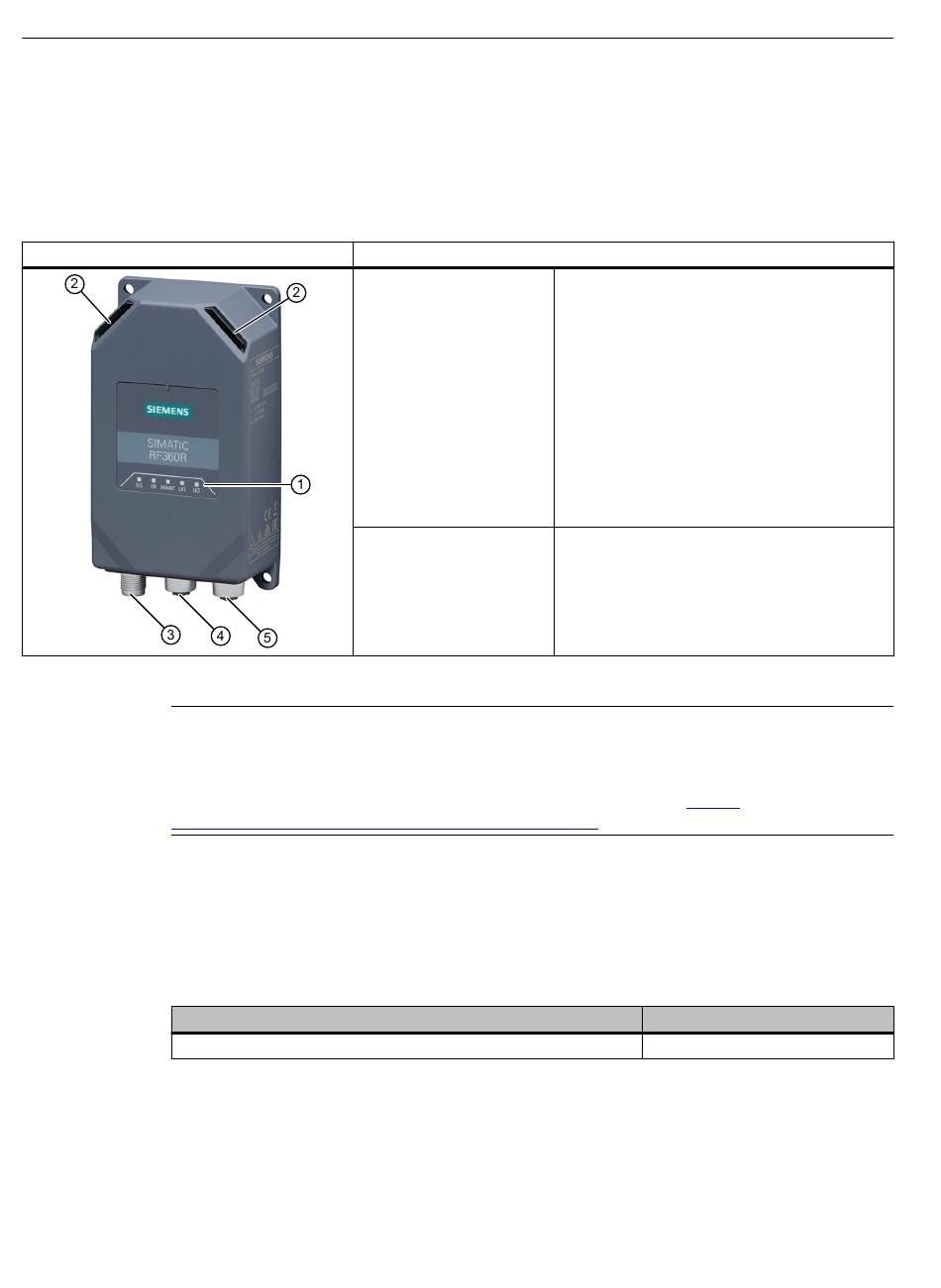

5.4.1 Propriétés
SIMATIC RF360R
⑤
La douille M12 permet de raccorder PROFINET IO en chaînage.
1)
Remarque
Manuel de configuration SIMATIC RF360R
Vous trouverez une description détaillée de la mise en service et du paramétrage du plot de
lecture/écriture dans le manuel de configuration "SIMATIC RF360R
support.industry.siemens.com/cs/ww/en/ps/26319/man)".
5.4.2 Références de commande
Tableau 5-18 Références de commande RF360R
RF360R avec interface Industrial Ethernet
5.4.3 Raccordement du plot de lecture/écriture à la terre fonctionnelle (FE)
Raccordez le plot de lecture/écriture à la terre fonctionnelle (FE). Le côté raccordement du plot
de lecture/écriture est muni à cette fin d'un trou de connexion d'un câble de mise à la terre.
176
Caractéristiques
Structure
Domaine d'application
①
LED témoins d'état
(affichage d'état du plot de lecture/écriture et de
la connexion PROFINET)
②
LED témoins de fonctionnement
(états de fonctionnement des plot de lecture/
écriture)
③
Interface d'alimentation électrique
X80 (M12, 4 points, codée L)
④
Interface pour PROFINET IO
X1 P1R (M12, 4 points, codée D)
⑤
Interface pour PROFINET IO
X1 P2R (M12, 4 points, codée D)
Tâches d'identification dans des lignes d'assem‐
blage et systèmes de transport sans conducteur
en environnement industriel difficile
(https://
Numéro d'article
6GT2801-5BA30
Manuel système, 02/2021, C79000-G8977-C345-09
1)
SIMATIC RF300
