Antennes
6.9 ANT 18 (version en inox)
6.9.4
Fenêtre de transmission
L
d
S
a
S
g

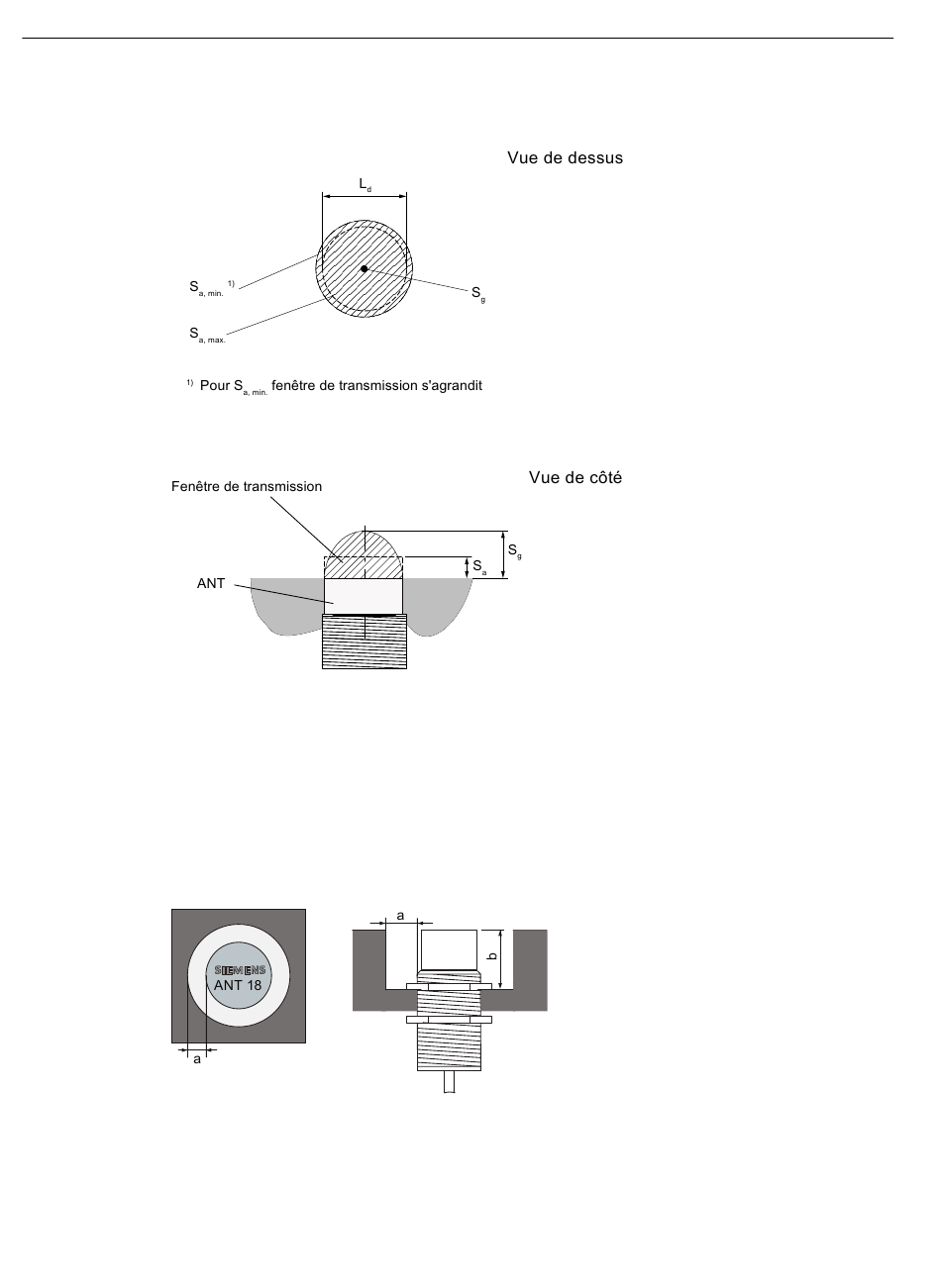

Figure 6-40
6.9.5
Montage noyable dans du métal
a
b
Figure 6-41
250
Longueur de la fenêtre de transmission (= 30 mm)
Distance de travail entre antenne et transpondeur
Portée limite (distance libre maximale entre la face supérieure de l'antenne et le transpondeur pour
laquelle la transmission est encore tout juste possible dans des conditions normales)
Fenêtre de transmission ANT 18 (version en inox)
= 10 mm
= 10 mm
ANT 18 (version en inox) montée noyée dans du métal
Manuel système, 02/2021, C79000-G8977-C345-09
SIMATIC RF300
