Intégration système
9.1 ASM 475
9.1
ASM 475
9.1.1
Propriétés
Domaine d'application
En tant qu'élément de liaison entre tous les systèmes RF300 et le SIMATIC S7-300, le coupleur
ASM 475 joue le rôle du module de communication. Il peut s'utiliser de manière centralisée dans
le S7-300 ou décentralisée dans un ET200M.
Jusqu'à huit coupleurs ASM 475 peuvent être connectés et exploités dans un châssis du système
SIMATIC S7-300. Dans le cadre d'une configuration à plusieurs châssis (max. quatre châssis),
l'ASM 475 peut être inséré et exploité dans tous les châssis. En configuration maximale d'un
SIMATIC S7-300, il est donc possible d'exploiter jusqu'à 32 ASM en configuration centralisée. Les
ASM peuvent également être exploités dans la périphérie décentralisée ET 200M sur PROFIBUS.
Le fonctionnement dans un environnement S7-400 est donc possible sans problème. Il est
possible d'exploiter jusqu'à 7 ASM par ET 200 M.
Les messages d'erreur et les états de fonctionnement sont signalés par des LED.
La présence d'une séparation galvanique entre le SLG et le bus SIMATIC S7-300 autorise une
configuration insensible aux perturbations.

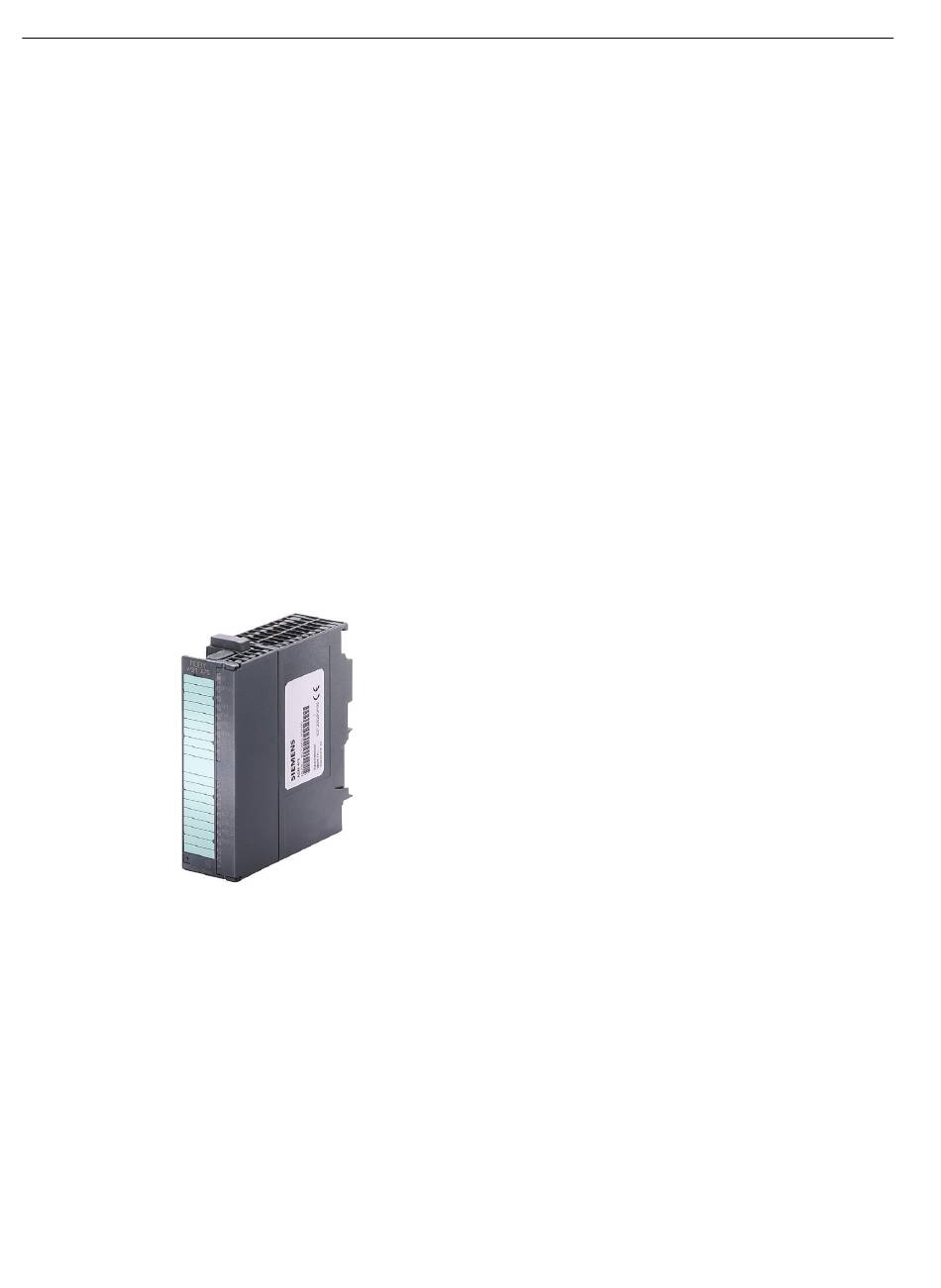

Figure 9-1
L'ASM 475, numéro d'article 6GT2002-0GA10, est un module paramétrable. Les fonctions
fondamentales du module sont ainsi déjà définies lors de la configuration du module dans
HW Config (p. ex. adressage normal).
Avec l'ASM 475, l'accès aux données dans la MDS se fait directement, au moyen d'adresses
physiques. La fonction FB 45 pilote le fonctionnement dans un SIMATIC S7.
L'ASM 475 et le FB 45 forment une unité permettant de lire les données MDS de manière simple
et avec une rapidité optimale.
422
Coupleur ASM 475
Manuel système, 02/2021, C79000-G8977-C345-09
SIMATIC RF300
