Plots de lecture/écriture
5.1 SIMATIC RF310R
5.1.5
Garantie de la sécurité de l'échange de données
Veillez à ce que le "centre" du transpondeur se trouve dans la zone de la fenêtre de transmission
pour assurer la fiabilité des échanges de données. Pour plus d'informations à ce propos, voir le
chapitre "Fenêtre de transmission et distance de lecture/écriture (Page 40)".
5.1.6

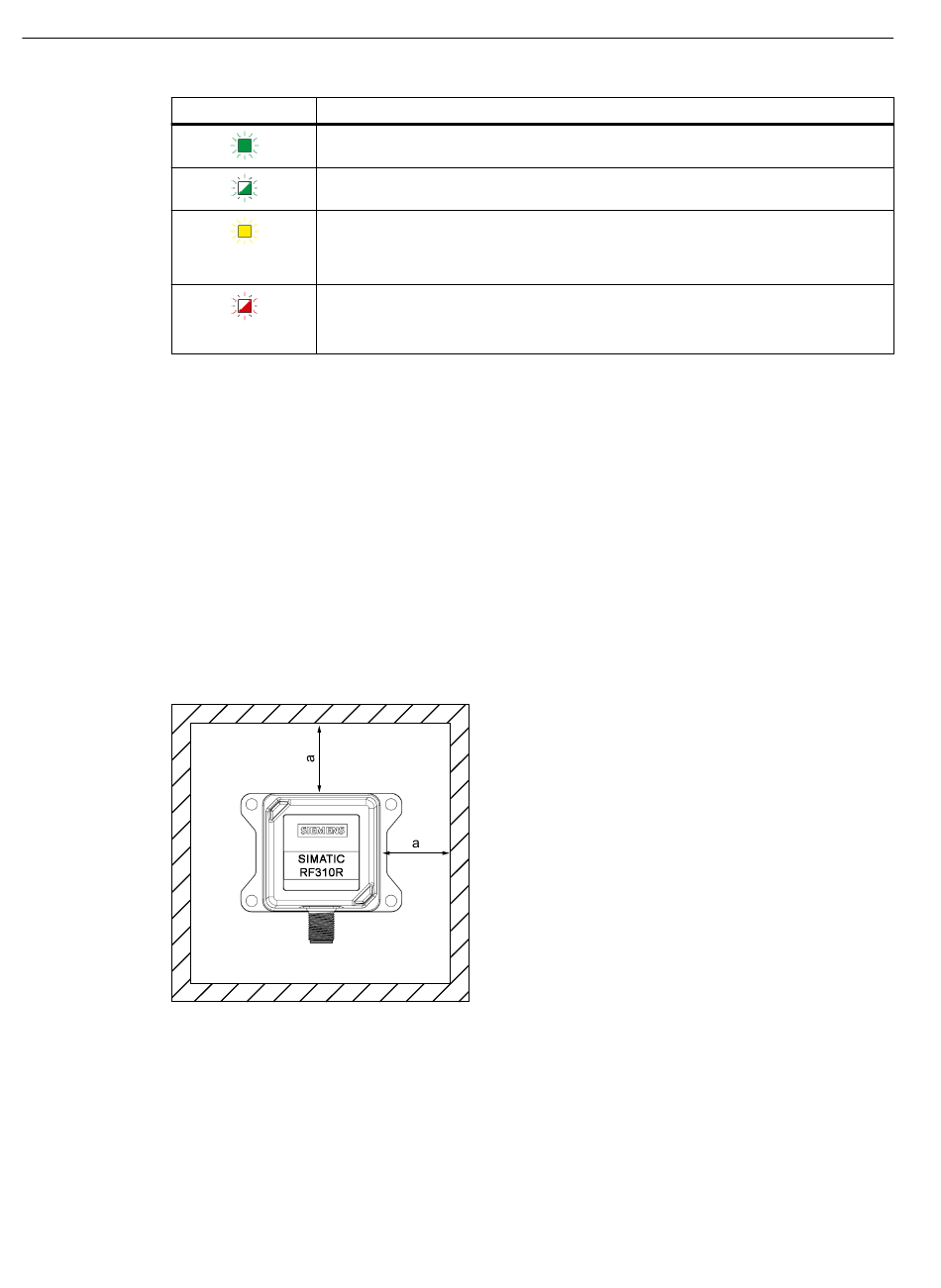

Zone sans métal
Le RF310R peut être noyé dans du métal. Il convient de tenir compte d'une possible réduction
des caractéristiques de champ. Afin d'éviter d'influencer les caractéristiques de champ,
respectez la distance "a".
a ≥
Figure 5-1
130
LED
Signification
Le plot de lecture/écriture a reçu une commande "RESET".
Le plot de lecture/écriture est sous tension, l'antenne est sous tension.
•
Mode "avec présence" : Transpondeur présent
•
Mode "sans présence" : Transpondeur présent et commande en cours d'exécu‐
tion
Présence d'une erreur Le nombre de clignotements renseigne sur l'erreur détectée.
Vous trouverez de plus amples informations sur les messages d'erreur au chapitre
"Diagnostic du système (Page 431)".
20 mm
Zone sans métal RF310R
Manuel système, 02/2021, C79000-G8977-C345-09
