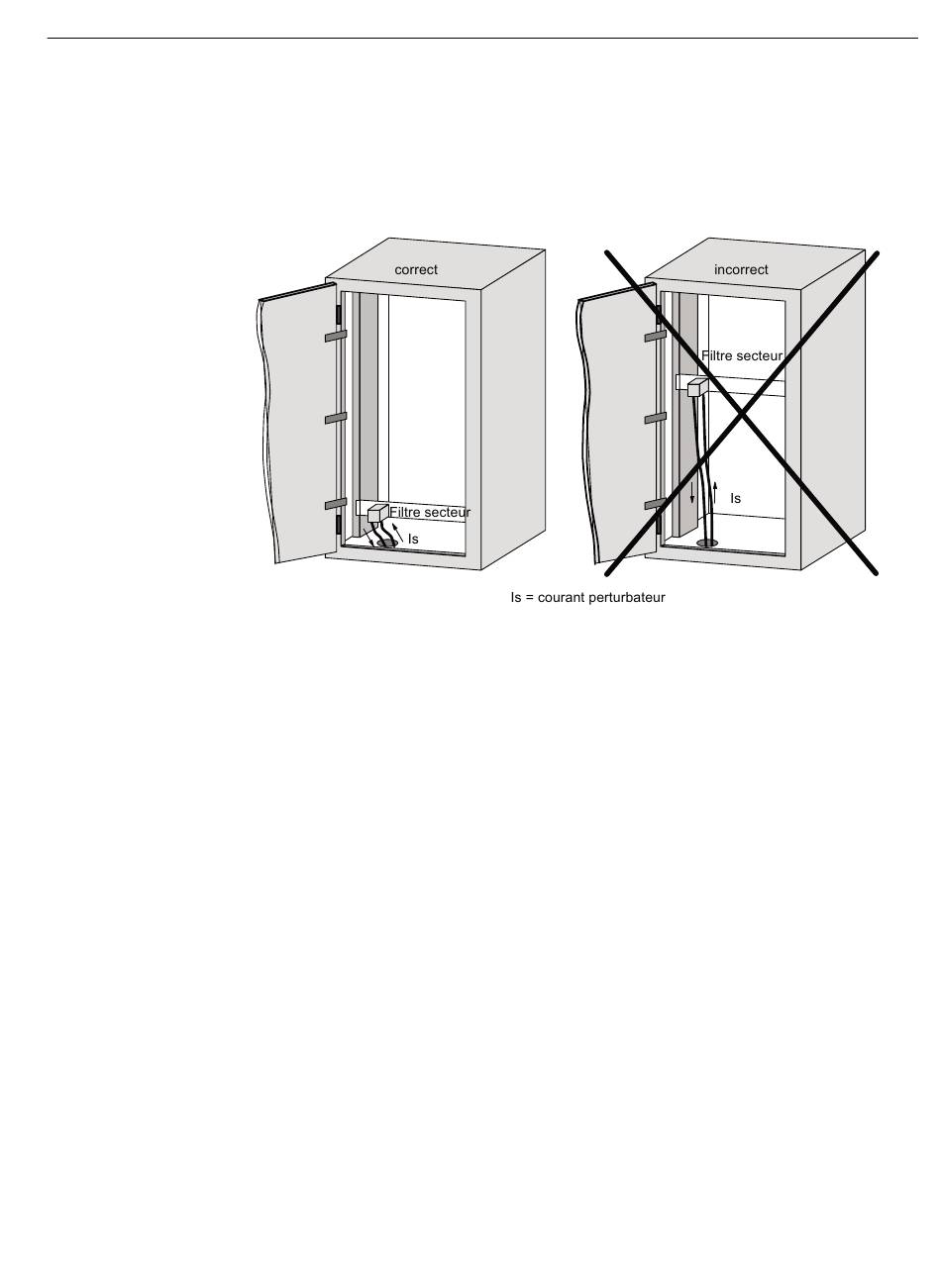

Filtrage de la tension d'alimentation
Le montage de filtres secteur permet d'éviter les perturbations externes provenant du réseau
électrique. Outre le dimensionnement correct, le montage correct revêt une grande
importance. Le filtre secteur doit impérativement être monté directement à l'entrée de l'armoire.
De ce fait, un courant perturbateur ne pénètre pas pas dans l'armoire, mais est filtré dès l'entrée.
Figure 4-13
4.6.6
Prévention de sources de perturbations
Évitez d'installer des sources de perturbations dans une installation pour bénéficier d'une
meilleure immunité aux perturbations. Toutes les inductances commutées sont des sources de
perturbations fréquentes dans les installations.
Antiparasitage d'inductances
Les relais, contacteurs, etc. génèrent des tensions perturbatrices et doivent donc être
antiparasités au moyen de l'un des circuits suivants.
Les tensions perturbatrices peuvent atteindre jusqu'à 800 V dans le cas de bobines 24 V et de
petits relais, et même plusieurs kV dans le cas de bobines 230 V lors de la commutation de la
bobine. L'utilisation de diodes de roue libre ou de circuits RC permet d'éviter la tension
perturbatrice et donc la propagation par induction dans les câbles posés parallèlement au câble
de la bobine.
SIMATIC RF300
Manuel système, 02/2021, C79000-G8977-C345-09
4.6 Directives concernant la compatibilité électromagnétique (CEM)
Filtrage de la tension d'alimentation
Planification du système RF300
117
