6.10.3

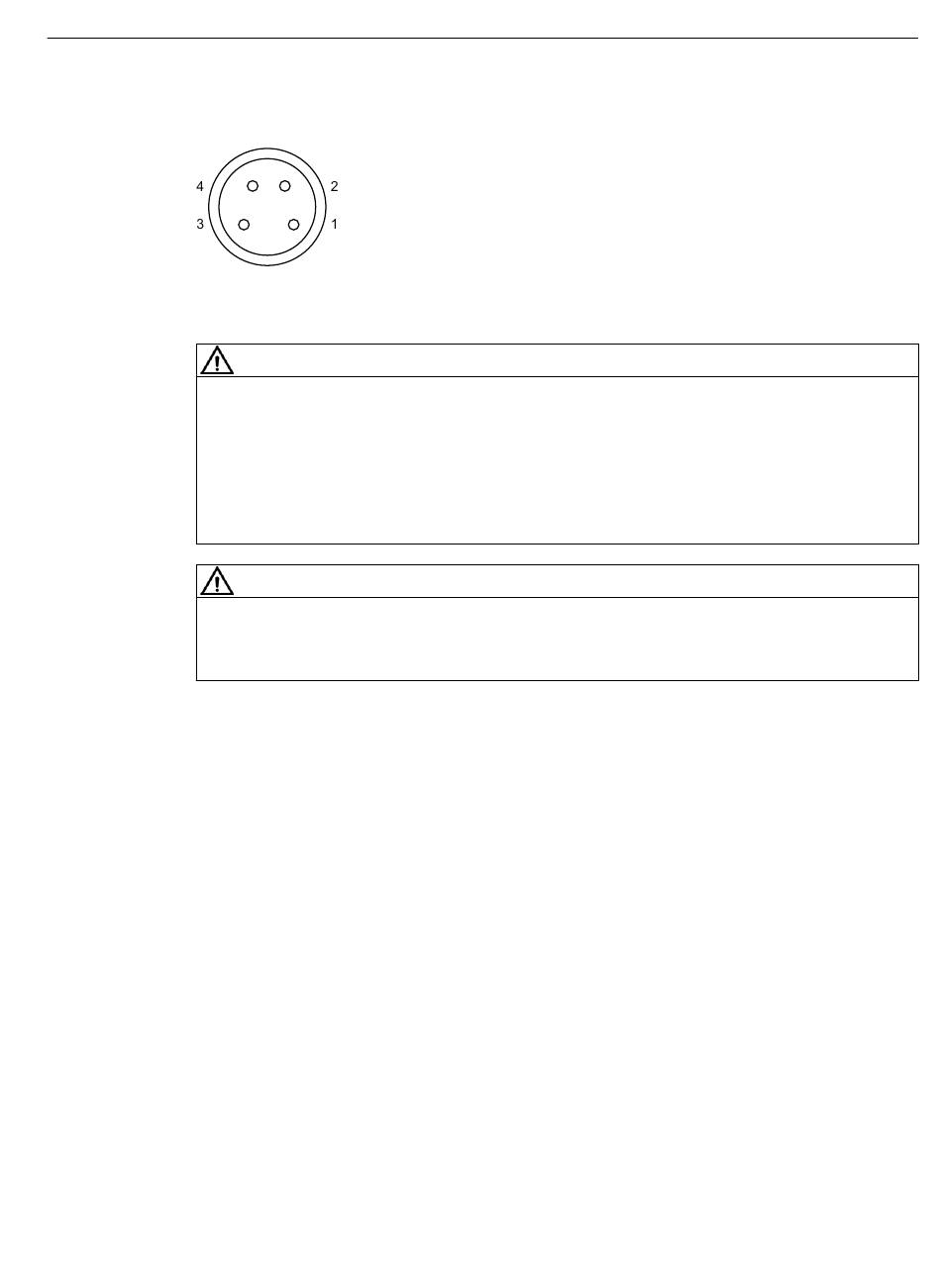

Connecteur d'antenne
Broches 1 et 3
Broches 2 et 4
Spécifications minimales du câble d'antenne
Il est recommandé d'utiliser le câble d'antenne "6GT2391-0AH30" de Siemens.
Si vous confectionnez vous-même un câble d'antenne, veuillez respecter les spécifications
minimales suivantes :
• Température : 80 °C
• Section de conducteur : AWG21
Contrôler les connexions
Une alimentation défectueuse risque d'endommager l'appareil. Contrôlez par conséquent
toutes les connexions.
SIMATIC RF300
Manuel système, 02/2021, C79000-G8977-C345-09
GND
Signal
PRUDENCE
PRUDENCE
Antennes
6.10 ANT 30 (version en inox)
