Instructions de montage
Le transpondeur MDS D522 variante spéciale est conçu pour un montage unique.
Tenez compte des instructions ci-après lors du montage du MDS D522 sur une pièce pou éviter
d'endommager le transpondeur :
• Préparez la pièce comme indiqué sur le dessin ci-après.
• Enfoncez le transpondeur dans le trou, à l'aide de l'auxiliaire de montage fourni, en exerçant
une pression à plat, régulièrement répartie, jusqu'à ce que le transpondeur s'enclenche.
Veillez à ce que le transpondeur ne s'insère pas de biais.
Figure 8-69
SIMATIC RF300
Manuel système, 02/2021, C79000-G8977-C345-09

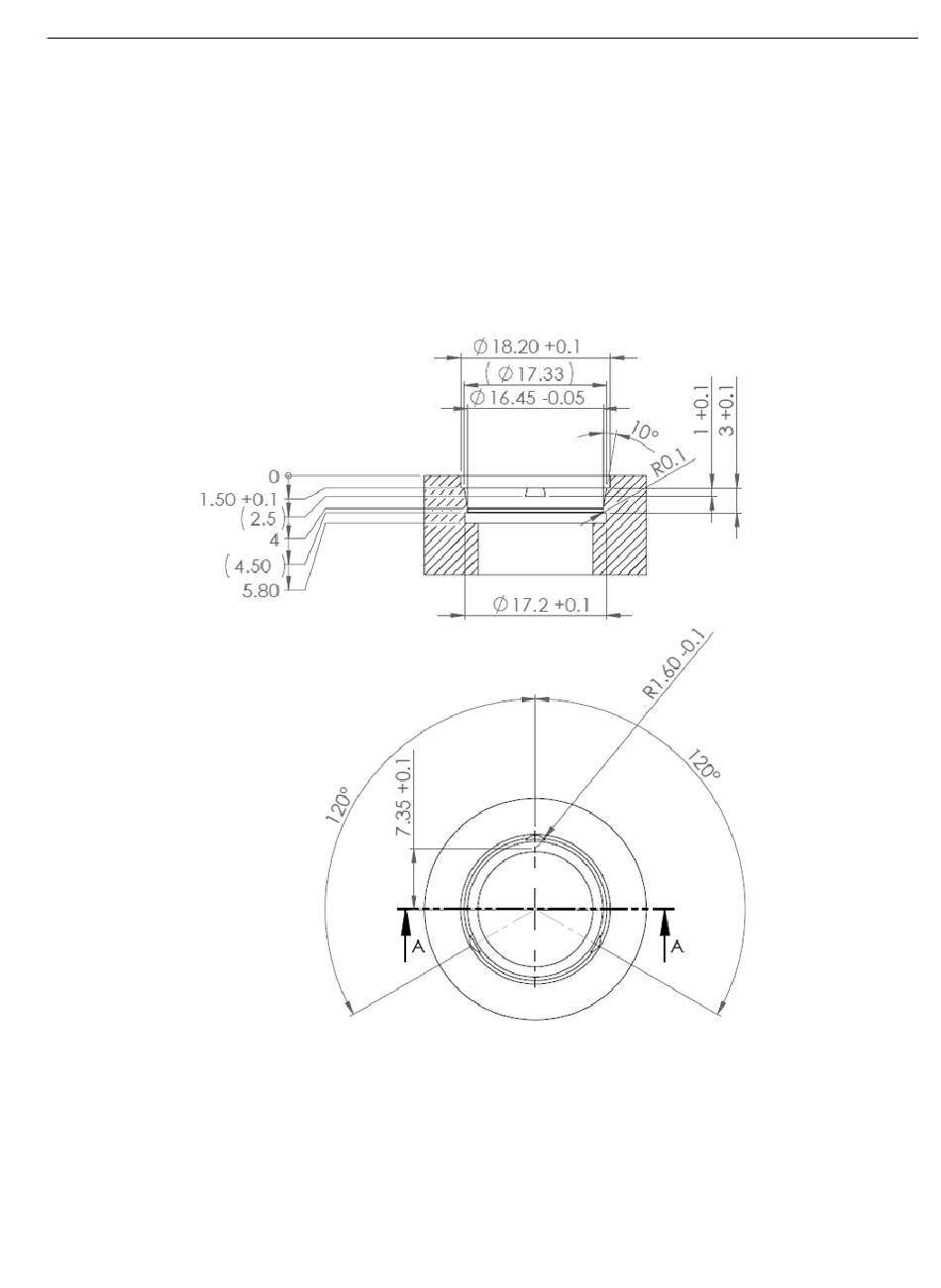

Dessin coté : Trou dans la pièce pour le montage du MDS D522 variante spéciale
Transpondeur ISO
8.25 MDS D522 variante spéciale
