Poids sans câble / avec câble
Mode de fixation
Investigated by UL
1)
Les produits 6GT2398-1DD10 et 6GT2398-1DD00 sont identiques et ne se distinguent que par le câble
d'antenne fourni.
2)
The supply source and ext. circuits intended to be connected to this device shall be galv. separated from
mains supply or hazardous live voltage by reinforced or double insulation and meet the requirements
of SELV/PELV circuit of UL/IEC61010-2-201 and clause 9.4 Limited energy circuit of UL/IEC 61010-1 or
Class 2 of NEC or LPS of UL/IEC 60950".
Attention : Les valeurs de chocs et de vibrations sont des valeurs maximales et ne doivent pas apparaître
3)
de manière durable.
6.10.8

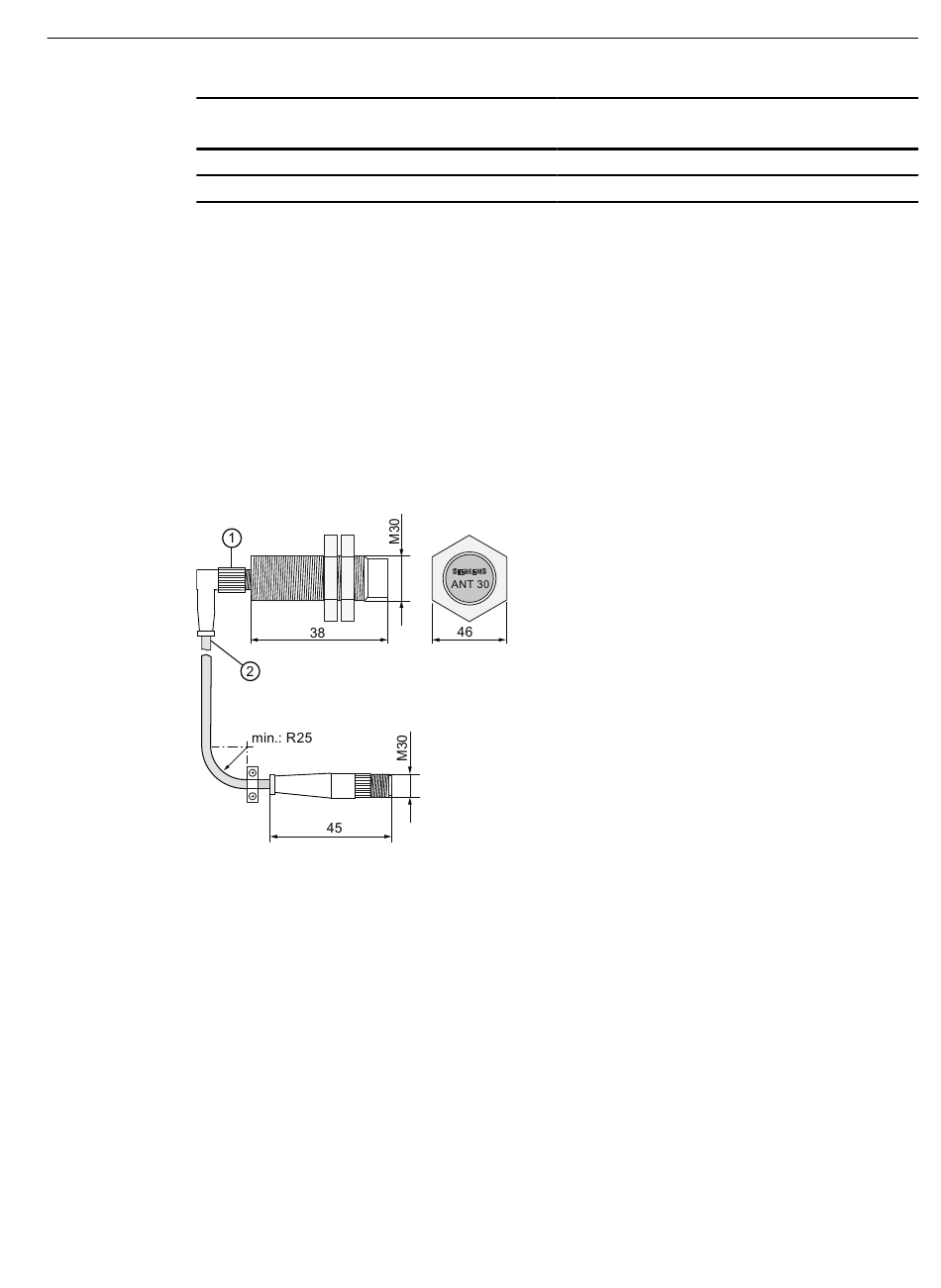

Schéma coté
Figure 6-49
Toutes les dimensions sont en mm.
SIMATIC RF300
Manuel système, 02/2021, C79000-G8977-C345-09
Dessin coté ANT 30 (version en inox)
6.10 ANT 30 (version en inox)
95 g / 260 g
2 écrous inox M30 x 1,5
Antennes
6GT2398-1DD00
1)
6GT2398-1DD10
259
