Transpondeur ISO
8.23 MDS D521

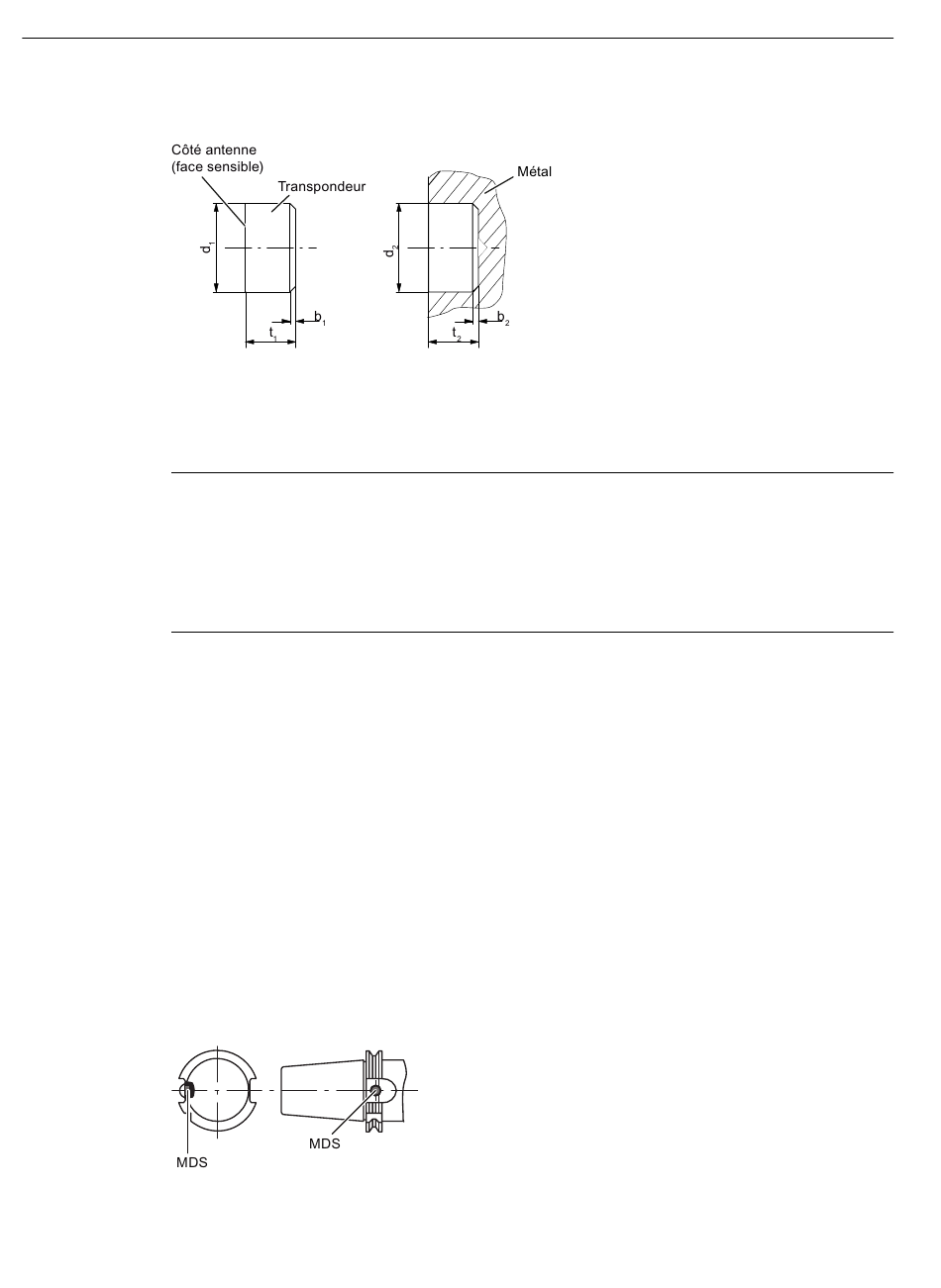

Montage du MDS noyé dans le métal pour les outils
b
1
d
1
t
1
Figure 8-62
Remarque
Instruction de montage
La MDS ne doit pas saillir hors de son réceptacle, elle doit être parfaitement ajustée au contour
extérieur.
Il convient de respecter les règles de montage du MDS et les conditions d'utilisation (p.ex. vitesse
périphérique, température et utilisation de liquides de coupe).
Remarques de montage pour l'encollage
• Percer une ouverture
• Les surfaces à encoller doivent être sèches et propres, sans trace de poussière, d'huile, de
solvant ou autre
• Encoller en respectant les indications du fabricant
• Poser le transpondeur manuellement ; côté antenne vers l'extérieur (voir figure ci-dessus)
• Retirer les restes de colle
• Durcir selon les indications du fabricant
• Montage du transpondeur noyé dans le métal pour les outils
Exemples de montage
Figure 8-63
392
0,5 x 45°
10 (-0,04 ... -0,13)
4,5 (-0 ... -0,1)
Montage du MDS D421 / D521 noyé dans le métal sur des outils : toutes les cotes en mm
Exemple de montage du MDS D421/D521/E623 sur un cône fort
b
0,3 x 45° ou R 0,3
2
d
10 (+0,09 ... 0)
2
t
4,6 (+0,2 ... 0)
2
Manuel système, 02/2021, C79000-G8977-C345-09
SIMATIC RF300
