Montagehandleiding uitsluitend voor vakpersoneel
5.

Elektrische aansluiting

ATTENTIE!
Schade aan het apparaat
● De saunabediening mag enkel worden gebruikt voor de bediening en regeling
van 3 verwarmingscircuits met een verwarmingsvermogen van max. 3,5 kW per
verwarmingscircuit. Het maximale vermogen van de extra uitgang bedraagt 3,5 kW.
g
f
e
d
c
b
a
9
8
7

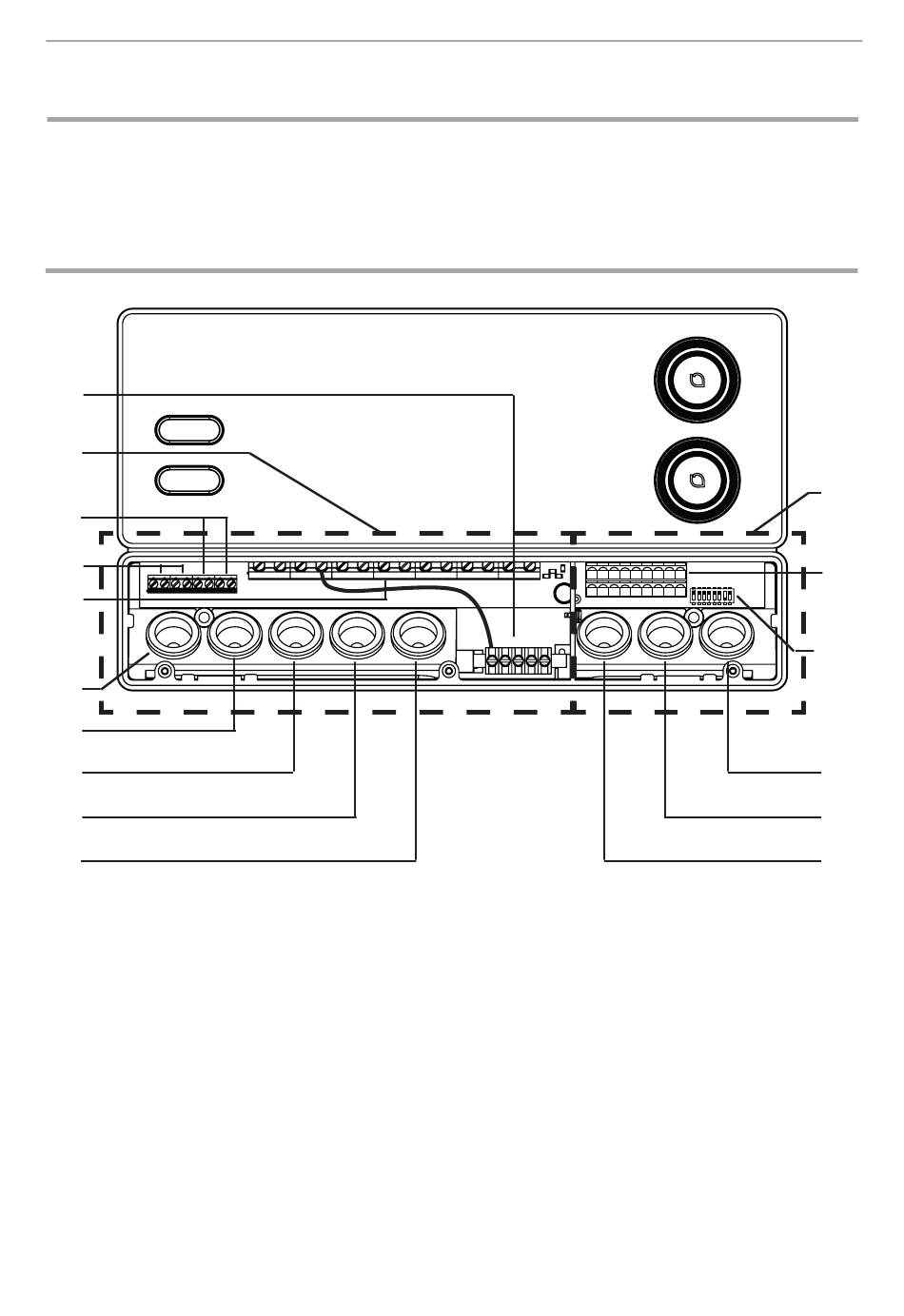

Verbindingsgebied voor laagspanning
1
Klemmenbord voor veiligheidsuitschake-
2
ling, afstandsbediening, statusuitgang
en voelerkabels
Functieselectieschakelaar
3
Kabeldoorvoering voor bedieningspaneel,
4
F2- en folievoeler
Kabeldoorvoering voor F1-voeler en
5
statusuitgang
Kabeldoorvoering voor veiligheidsuit-
6
schakeling en afstandsbediening
Kabeldoorvoering voor extra uitgang
7
WORLD OF WELLNESS
Kabeldoorvoering voor kachelkabel
8
Kabeldoorvoering voor toevoerleiding
9
Kabeldoorvoering voor vermogensuitbreiding
a
Kabeldoorvoering voor licht en ventilator
b
Klemmenbord voor kachel- en toevoerleiding
c
en extra apparaat
Klemmenlijst voor licht en ventilator
d
Klemmenlijst voor vermogensuitbreiding
e
Aansluitbereik voor 230 V/400 V
f
Aardingsrail
g
Pag. 16/48
1
2
3
4
5
6
