Instructions de montage uniquement pour le personnel spécialisé
5. Branchements électriques
ATTENTION
Endommagement de l'appareil
● La commande de sauna ne peut être utilisée que pour la commande et le
réglage de 3 cycles de chauffage avec une puissance max. de 3,5 kW par
cycle. La puissance maximale de la sortie supplémentaire est de 3,5 kW.
g
f
e
d
c
b
a
9
8
7

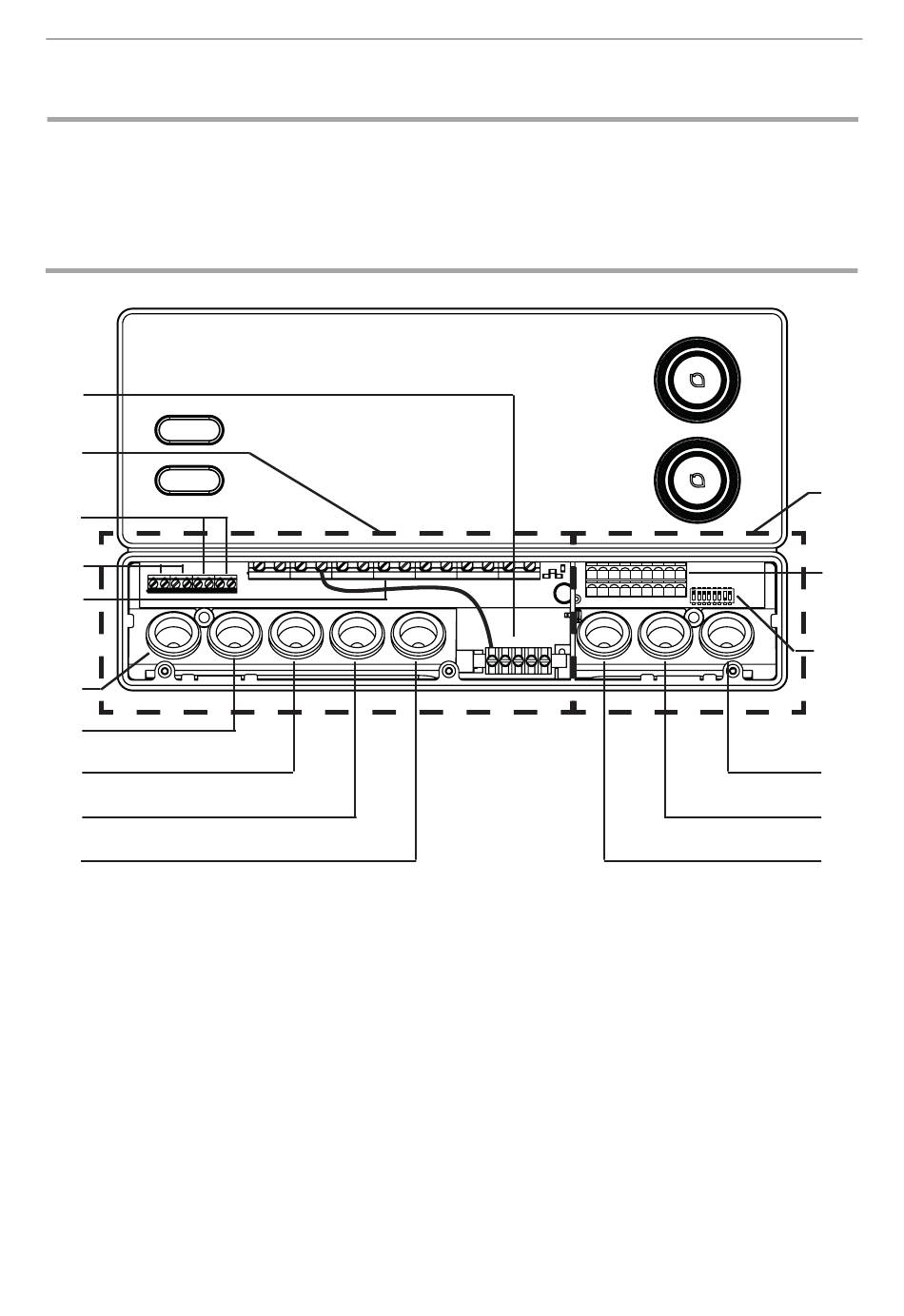

Zone de raccordement pour très basse
1
tension
Bloc de jonction pour arrêt de sécurité,
2
démarrage à distance, sortie de statut
et câbles de sondes
Commutateur de sélection de fonctions
3
Passage de câbles pour sonde F2
4
et sonde de film
Passage de câbles pour sonde F1
5
et sortie de statut
Passage de câbles pour arrêt de sécurité
6
et démarrage à distance
Passage de câbles pour sortie supplémentaire
7
WORLD OF WELLNESS
Passage de câbles pour câble du poêle
8
Passage de câbles pour câble d'alimentation
9
Passage de câbles pour module d'extension
a
de puissance
Passage de câbles pour éclairage et ventilation
b
Bloc de jonction pour câble de poêle, câble
c
d'alimentation et appareil supplémentaire
Bloc de jonction pour éclairage et ventilation
d
Bloc de jonction pour module d'extension
e
de puissance
Zone de raccordement pour 230 V/400 V
f
Fil de terre
g
p. 16/48
