Sentiotec 1-015-448 Instructions De Montage Et Mode D'emploi

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
Sauna control unit
PRO C2 / PRO C3
INSTRUCTIONS FOR INSTALLATION AND USE
English
Version 07/24
PRO-C2 / 1-015-448
PRO-C3 / 1-015-451
Ident no 1-026-969
EN
DE
FR
IT
NL
SV
FI

Publicité

loading

Manuels Connexes pour Sentiotec 1-015-448

Sommaire des Matières pour Sentiotec 1-015-448

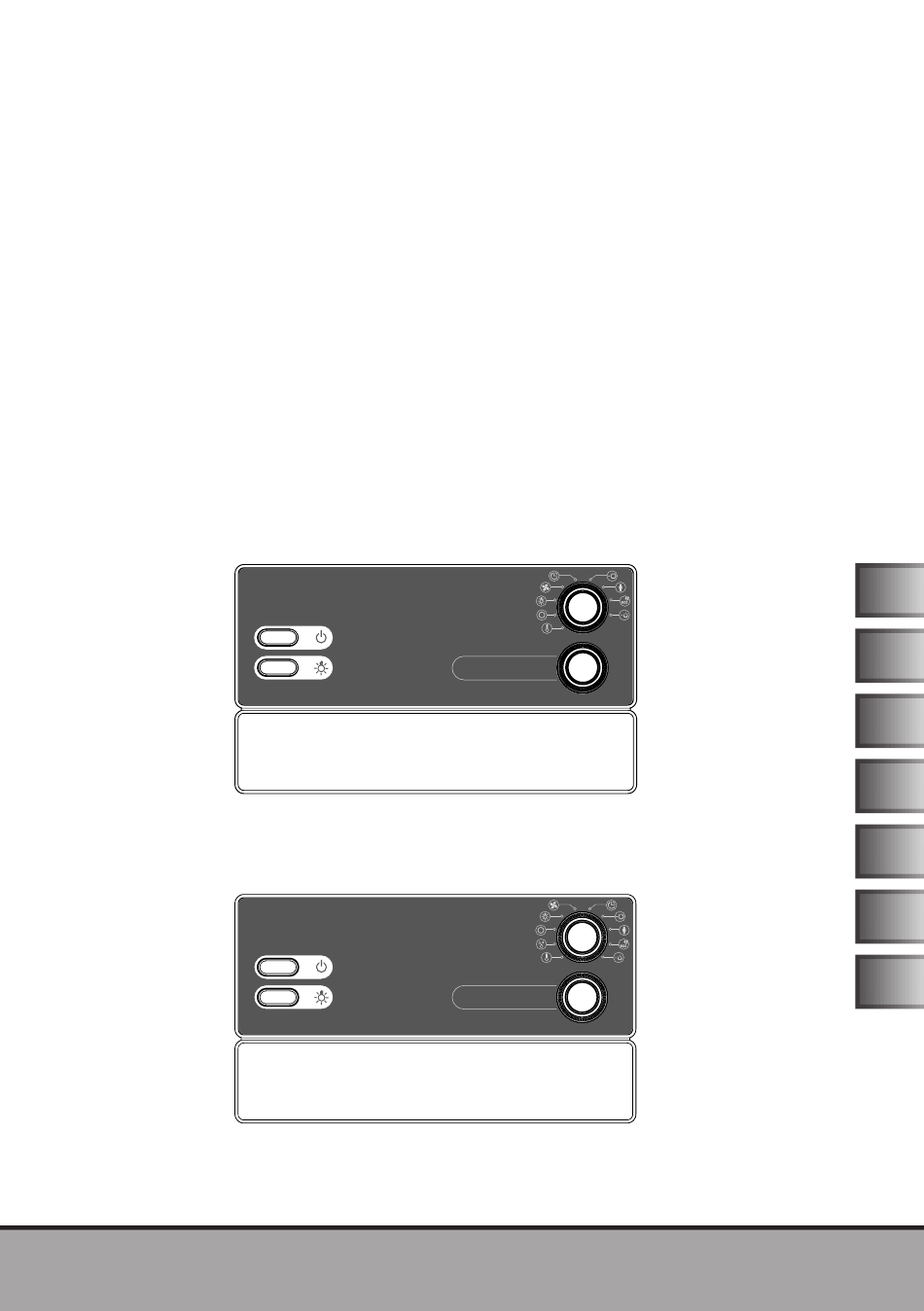

  • Page 1 Sauna control unit PRO C2 / PRO C3 INSTRUCTIONS FOR INSTALLATION AND USE English PRO-C2 / 1-015-448 PRO-C3 / 1-015-451 Version 07/24 Ident no 1-026-969...
  • Page 2 Table of Contents 1. About this instruction manual 2. Important information for your safety 2.1. Intended use 2.2. Safety information for the installer 2.3. Safety information for the user 3. Product description 3.1. Scope of delivery 3.2. Optional accessories 3.3. Product features 3.4.
  • Page 3 5.9. Connecting the foil sensor (optional) 5.10. Connecting the safety shut-off/door sensor 5.11. Remote start 5.12. Status output 5.13. Finishing the installation 6. Testing 7. Connection diagram 8. Commissioning 8.1. Setting the function selection switch 8.2. Settings in the technician menu 9. Controls 9.1. Description of the operating elements 9.2.
  • Page 4 10.12. Changing the preset values 10.13. Stopping the post-drying programme 10.14. S witching off the sauna control unit 11. User programs 11.1. Preset user programs 11.2. Creating your own user programs 12. The Eco-function 13. Cleaning and maintenance 13.1. Cleaning 13.2. Maintenance 14. Disposal 15. Troubleshooting 15.1.
  • Page 5 Instructions for installation and use p. 5/48 1. About this instruction manual Read these installation and operating instructions carefully and keep them within reach of the sauna control unit. This ensures that you can refer to information on safety and operation at any time. These installation and operating instructions can also be found in the downloads section of our website: www.mediabank.harvia.com Symbols used for warning notices...
  • Page 6 Instructions for installation and use p. 6/48 2. Important information for your safety The PRO C2 / PRO C3 sauna control unit has been manufactured in accordance with the applicable safety regulations. However, hazards may arise during use. Therefore adhere to the following safety information and the specific warning notices in the individ- ual chapters.
  • Page 7 Instructions for installation and use p. 7/48 2.2. Safety information for the installer ● Installation may only be performed by a qualified electrician or similarly qualified person. ● Work on the sauna control unit may only be performed when the power has been disconnected. ● A fully disconnecting all-pole isolating device compliant with overvoltage category III must be fitted on site.
  • Page 8 Instructions for installation and use p. 8/48 2.3. Safety information for the user ● The sauna control unit must not be used by children under 8 years of age. ● The sauna control unit may be used by children over 8 years of age, by persons with limited psychological, sensory or mental capabilities or by persons with lack of experience/knowledge, but only if:...
  • Page 9 Instructions for installation and use p. 9/48 3. Product description 3.1. Scope of delivery ● Sauna control unit ● Heater sensor with integrated overheat cut-out ● Installation material 3.2. Optional accessories ● Bench sensor (1-009-231 / O-F2) ● Humidity/temperature sensor (1-010-081 / O-FTS2) ●...
  • Page 10 Instructions for installation and use p. 10/48 ● Auxiliary output Either for dimming (up to 500 W), switching (up to 3.5 kW) or regulating the sauna cabin temperature via the additional output. The additional output has no overheat cut-out. For this reason, only intrinsically safe devices should be operated using the additional output.
  • Page 11 Instructions for installation and use p. 11/48 ● Post-drying program After operation in combined mode, the post-drying program starts automat- ically to prevent mould or rot from forming in the sauna cabin. This involves heating the sauna cabin to 80°C with the fan running. The duration can be set from OFF - 60 minutes.
  • Page 12 Instructions for installation and use p. 12/48 The maximum humidity level which can be set in single-sensor mode is based on the temperature above the heater and the humidity is timed. Only the set value for the humidity level (in % of relative humidity) is displayed by the sauna control unit.
  • Page 13 Installation instructions, only for experts p. 13/48 4. Installation 4.1. Installing the sauna control unit ATTENTION! Damage to the unit The sauna control unit is resistant to splashing water, but direct contact with water could still damage it. ● Install the sauna control unit in a dry place at which a maximum humidity of 95% is not exceeded.
  • Page 14 Installation instructions, only for experts p. 14/48 To install the sauna control unit, perform the following steps: 1. Screw two cross-head screws (16 mm) into the wall of the sauna at a height of approx. 1.70 m and leaving a protruding length of 7 mm. The two screws must be placed at a distance of 145 mm from each other (see Fig.1).
  • Page 15 Installation instructions, only for experts p. 15/48 4.2. Installing the heater sensor F1 with overheat cut-out Note the following points when installing the heater sensor: ● The heater sensor must be installed on the rear of the heater, above the middle of the sauna heater.
  • Page 16 Installation instructions, only for experts p. 16/48 4.3. Installing bench sensor F2 (optional) The bench sensor must be installed on the wall of the cabin above the rear bench seat. A distance of about 15 cm from the ceiling of the cabin must be maintained. To install the bench sensor, carry out the following steps: 1.
  • Page 17 Installation instructions, only for experts p. 17/48 5. Electrical connection ATTENTION! Damage to the unit ● The sauna control unit may only be used for operating and controlling 3 heating circuits with a maximum heating capacity of 3.5 kW per heating circuit. The maximum vaporizer output (PRO C3 only) is 3.5 kW.
  • Page 18 Installation instructions, only for experts p. 18/48 Observe the following points when connecting the power to the sauna control unit: ● Installation may only be performed by a qualified electrician or similarly qualified person. Please observe that in the event of a guarantee claim, a copy of the bill from the electrician performing the work must be presented.
  • Page 19 Installation instructions, only for experts p. 19/48 5.4. Connecting the additional output (optional) The additional output can, for example, be used for an infrared heater or infrared heating plates. 1. Feed the connection cable for the additional device through the cable gland 7 into the connection area for 230 V/400 V f.
  • Page 20 Installation instructions, only for experts p. 20/48 5.7. Installing bench sensor F2 (optional) 1. Feed the wires for the bench sensor through the cable gland 4 into the low-voltage connection area 1. 2. Connect the wires for the bench sensor to the terminals labelled “F2” in terminal strip 2.
  • Page 21 Installation instructions, only for experts p. 21/48 5.10. Connecting the safety shut-off/door sensor EN 60335-2-53 states that sauna control units with a remote control function may only be used for controlling a sauna heater which has satisfied the combustion test in section 19.101. Alternatively, a suitable safety shut-off / door-open sensor can be installed. This shuts the sauna heater off if items (such as a towel) are placed on the sauna heater or the sauna door is opened. To install the safety shut-off device, perform the following steps: 1.
  • Page 22 Installation instructions, only for experts p. 22/48 6. Testing WARNING! The following tests must be carried out with the power supply switched on. There is a danger of electric shock. ● NEVER touch live parts. The following tests must be performed by a qualified electrician. 1. Check the contact of the earth conductors on the earth conductor terminal. 2.
  • Page 23 Installation instructions, only for experts p. 23/48 7. Connection diagram...
  • Page 24 Installation instructions, only for experts p. 24/48 8. Commissioning 8.1. Setting the function selection switch The function selection switch in the low-voltage connection area allows a variety of product functions to be activated. The figure at the right shows the standard setting for the function selection switch.
  • Page 25 Installation instructions, only for experts p. 25/48 Activating/deactivating phase alignment Phase alignment is activated or deactivated using the function selection switch 3. ● The function selection switch 3 is set to the ON position as standard. Phase alignment is therefore activated. ●...
  • Page 26 Installation instructions, only for experts p. 26/48 Setting the operating mode for the additional output The additional output can either be modulated or switched on and off. The dimmer switch function is activated or deactivated using the function selection switch 8. ● The function selection switch 8 is set to the ON position as standard. The dimmer switch function is therefore activated.
  • Page 27 Installation instructions, only for experts p. 27/48 Displaying the heater temperature in single-sensor mode In single-sensor mode, the sauna control unit only displays the set temperature as standard. The actual temperature is not displayed. Should the sauna control unit display the temperature above the heater (F1) as an actual temperature in single-sensor mode, it must be activated in the technician menu.
  • Page 28 Installation instructions, only for experts p. 28/48 2. Turn the top knob to the temperature symbol (position A – see point 9.2 on page 31). ► The temperature symbol flashes. ► In the top display, "SEnB" appears. 3. Press the bottom knob several times until "ISt2" appears in the top display. 4.
  • Page 29 Installation instructions, only for experts p. 29/48 Activating/deactivating the foil sensor If an infrared heat plate is connected to an additional output, the P-ISX-FF foil sensor must be used. The foil sensor must be activated. Perform the following steps: 1. Open the technician menu (see 26). 2.
  • Page 30 Installation instructions, only for experts p. 30/48 3. Turn the bottom knob to the left. ► In the bottom display, "OFF" appears. ► The dimmer switch function for the fan is deactivated. Activating the safety shut-off/door sensor The safety shut-off is activated as standard. If you wish to activate the door-open sensor function, perform the following steps: 1.
  • Page 31 Instructions for use for the user p. 31/48 9. Controls 9.1. Description of the operating elements Additional display Intensity display Function selector Light switch Intensity selector ON/OFF switch 9.2. The function selector The function selector 2 allows you to define which function is to be changed with the intensity selector 3. The function selector 2 lights up when the sauna control unit is switched on.
  • Page 32 Instructions for use for the user p. 32/48 9.3. The intensity selector The intensity selector 3 allows you to adjust the intensity or output of each function which is selected on the function selector 2. ● Turn the intensity selector 3 to the right to increase the output. ●...
  • Page 33 Instructions for use for the user p. 33/48 10.3. Starting sauna mode WARNING! Risk of fire Flammable objects that are placed on the sauna heater could ignite and cause fires. ● NEVER place combustible objects on the sauna heater. ● Make sure that NO flammable objects have been placed on the sauna heater before the sauna control unit is switched on.
  • Page 34 Instructions for use for the user p. 34/48 6. Press the intensity selector 3. ► The vaporizer switches on. ► The intensity selector 3 lights up. ► Then the current humidity in the sauna cabin is displayed in the intensity display 4.
  • Page 35 Instructions for use for the user p. 35/48 You can switch between the two modes as follows: 1. Turn the function selector 2 to position C (additional output). ► The additional output symbol lights up. ► The intensity display 4 displays either an intensity value or the temper- ature, depending on the mode.
  • Page 36 Instructions for use for the user p. 36/48 Setting options ● Infrared heaters (without foil sensor): 30 - 70° C ● Infrared heating plates (with foil sensor): 30 - 50° C If the sauna heater is already active or if it is started additionally, tem- perature regulation of the additional output is not possible.
  • Page 37 Instructions for use for the user p. 37/48 10.7. Starting the fan When the dimmer switch function is activated When the dimmer switch function for the fan is activated, the power for the fan can be set to a scale of 0 to 100. At 0, the fan is switched off. The value of 100 corresponds to full power. 1. Turn the function selector 2 to position E (fan). ►...
  • Page 38 Instructions for use for the user p. 38/48 1. Start the functions to be started after the preset time. 2. Turn the function selector 2 to position F (preset time). ► The most recently set preset time is shown in the intensity display 4. 3.
  • Page 39 Instructions for use for the user p. 39/48 10.11. Activating standby for remote operation EN 60335-2-53 specifies that sauna control units with a remote start function must be set manually to “Standby for remote operation” mode. This activation must take place again after each remote start and stop procedure. With safety shut-off activated (standard) Perform the following steps: 1.
  • Page 40 Instructions for use for the user p. 40/48 Door is opening – warning “door” appears in the display – In “Standby for remote operation” mode: To continue the mode, the door must be closed and the bottom knob must be pressed twice. ► The countdown (30 seconds) appears again in the display.
  • Page 41 Instructions for use for the user p. 41/48 11. User programs The user programs enable favourite sauna settings to be saved and accessed again. There are 5 preset user programs available which can be modified ac- cording to user requirements. The settings of the following functions are stored in the user programs: ●...
  • Page 42 Instructions for use for the user p. 42/48 1. Start all functions that are to be switched on with the user program with the preferred intensity. 2. Turn the function selector 2 to position H (user program). ► The user symbol lights up. 3.
  • Page 43 Instructions for use for the user p. 43/48 13. Cleaning and maintenance 13.1. Cleaning ATTENTION! Damage to the unit The sauna control unit is resistant to splashing water, but direct contact with water could still damage it. ● NEVER immerse the unit in water. ●...
  • Page 44 Installation instructions, only for experts p. 44/48 15. Troubleshooting 15.1. Error messages The sauna control unit is equipped with diagnostic software which monitors system statuses when it is switched on and during operation. As soon as the diagnostic software identifies an error, the sauna control unit switches off the sauna heater. Errors are indicated by a recurring warning tone and by flashing of the function selector 2 and the intensity selector 3.
  • Page 45 Instructions for use for the user p. 45/48 15.2. Low-water display (PRO C3 only) The sauna control unit features an automatic low-water cut-out feature which is active in combi mode, as long as your combi heater supports it. If the water tank in the vaporizer is empty, this is indicated by a recurring warn- ing tone and the text “FILL”...
  • Page 46 Instructions for installation and use p. 46/48 16. Technical data Ambient conditions Storage temperature: -25°C to +70°C Ambient temperature: -10°C to +40°C Air humidity: max. 95% Sauna control unit Dimensions: 307 x 175 x 57 mm Voltage rating/three-phase 3N: 400 V AC Frequency: 50 Hz Power rating/heater:...
  • Page 47 Instructions for installation and use p. 47/48 Thermal safety Heater sensor with overheat cut-out (139°C cut-out temperature) Adjustable automatic heating period (6 h, 12 h, 18 h, 24 h)* Optional single-sensor mode or two-sensor mode Connection cables Power supply cable: min.
  • Page 48 Instructions for installation and use p. 48/48...
  • Page 49 Saunasteuerung PRO C2 / PRO C3 MONTAGE- UND GEBRAUCHSANWEISUNG Deutsch PRO-C2 / 1-015-448 PRO-C3 / 1-015-451 Version 07/24 Ident-Nr. 1-026-969...
  • Page 50 Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise für den Monteur 2.3. Sicherheitshinweise für den Anwender 3. Produktbeschreibung 3.1. Lieferumfang 3.2. Optionales Zubehör 3.3. Produktfunktionen 3.4. Sauna-Betriebsarten 3.5. Fühler-Betriebsarten 4. Montage 4.1. Saunasteuerung montieren 4.2.
  • Page 51 5.9. Folienfühler (optional) anschließen 5.10. Sicherheitsabschaltung / Türsensor anschließen 5.11. Fernstart 5.12. Statusausgang 5.13. Installation abschließen 6. Prüfungen durchführen 7. Anschlussplan 8. Inbetriebnahme 8.1. Einstellung der Funktionswahlschalter 8.2. Einstellungen im Technikermenü 9. Bedienelemente 9.1. Bezeichnung der Bedienelemente 9.2. Der Funktions-Wähler 10.
  • Page 52 10.12. Soll-Werte ändern 10.13. Nachtrockenprogramm abrechen 10.14. Saunasteuerung ausschalten 11. Benutzerprogramme 11.1. Voreingestellte Benutzerprogramme 11.2. Eigene Benutzerprogramme erstellen 12. Die Eco-Funktion 13. Reinigung und Wartung 13.1. Reinigung 13.2. Wartung 14. Entsorgung 15. Problemlösung 15.1. Fehlermeldungen 15.2. Wassermangelanzeige (nur PRO C3) 15.3.
  • Page 53 Montage- und Gebrauchsanweisung S. 5/48 1. Zu dieser Anleitung Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren Sie sie in der Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.mediabank.harvia.com Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine...
  • Page 54 Montage- und Gebrauchsanweisung S. 6/48 2. Wichtige Hinweise zu Ihrer Sicherheit Die Saunasteuerung PRO C2 / PRO C3 ist nach anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei der Verwendung Gefahren entstehen. Befolgen Sie deshalb die folgen- den Sicherheitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln.
  • Page 55 Montage- und Gebrauchsanweisung S. 7/48 2.2. Sicherheitshinweise für den Monteur ● Die Montage darf nur durch eine Elektrofachkraft oder eine ver- gleichsweise qualifizierte Person ausgeführt werden. ● Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. ● Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal- tung entsprechend der Überspannungskategorie III vorzusehen.
  • Page 56 Montage- und Gebrauchsanweisung S. 8/48 2.3. Sicherheitshinweise für den Anwender ● Die Saunasteuerung darf nicht von Kindern unter 8 Jahren ver- wendet werden. ● Die Saunasteuerung darf von Kindern über 8 Jahren, von Perso- nen mit verringerten psychischen, sensorischen oder mentalen Fähigkeiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –...
  • Page 57 Montage- und Gebrauchsanweisung S. 9/48 3. Produktbeschreibung 3.1. Lieferumfang ● Saunasteuerung ● Ofenfühler mit integrierter Übertemperatur-Sicherung ● Montagematerial 3.2. Optionales Zubehör ● Bankfühler (1-009-231 / O-F2) ● Feuchte-Temperaturfühler (1-010-081 / O-FTS2) ● Folienfühler (1-014-445 / P-ISX-FF) ● Leistungserweiterung (1-008-779 / O-S2-18, 1-009-280 / O-S2-30) ●...
  • Page 58 Montage- und Gebrauchsanweisung S. 10/48 ● Zusatzausgang Wahlweise Dimmen (bis 500 W), Schalten (bis 3,5 kW) oder Regeln der Kabinentemperatur über den Zusatzausgang. Zusatzausgang hat keine Übertemperatursicherung. Deshalb dürfen am Zusatzausgang nur eigensichere Geräte betrieben werden. – Wenn an den Zusatzausgang Infrarotstrahler angeschlossen werden, müssen diese über eine Übertemperatursicherung verfügen.
  • Page 59 Montage- und Gebrauchsanweisung S. 11/48 ● Nachtrockenprogramm Nach dem Kombi-Betrieb wird automatisch das Nachtrockenprogramm ge- startet, um Schimmel- und Fäulnisbildung in der Saunakabine zu verhindern. Dabei wird die Saunakabine bei eingeschaltetem Lüfter auf 80 °C aufgeheizt. Die Dauer kann von OFF - 60 Minuten gewählt werden. 3.4.
  • Page 60 Montage- und Gebrauchsanweisung S. 12/48 Der maximal einstellbare Feuchtewert richtet sich im Ein-Fühlerbetrieb nach der Temperatur über dem Ofen und die Feuchte wird getaktet. Im Display der Saunasteuerung wird nur der Sollwert für die Feuchte (in % relative Fuftfeuch- tigkeit) angezeigt. Die tatsächliche Feuchte in der Saunakabine ist bei getakteter Feuchte abhängig von der Kabinengröße und der Verdampferleistung und kann vom eingestellten Sollwert abweichen.
  • Page 61 Montageanweisung – nur für Fachpersonal S. 13/48 4. Montage 4.1. Saunasteuerung montieren ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Montieren Sie die Saunasteuerung an einem trockenen Ort, an dem eine maximale Luftfeuchte von 95% nicht überschritten wird.
  • Page 62 Montageanweisung – nur für Fachpersonal S. 14/48 Zur Montage der Saunasteuerung führen Sie folgende Schritte durch: 1. Drehen Sie zwei Kreuzschlitzschrauben (16 mm) in ca. 1,70 m Höhe bis zu einem Abstand von 7 mm in die Saunawand ein. Die beiden Schrauben müssen einen Abstand von 145 mm zueinander haben (siehe Abb.1).
  • Page 63 Montageanweisung – nur für Fachpersonal S. 15/48 4.2. Ofenfühler F1 mit Übertemperatur-Sicherung montieren Beachten Sie bei der Montage des Ofenfühlers folgende Punkte: ● Der Ofenfühler ist an der Ofen-Rückwand oberhalb der Mitte des Saunaofens zu montieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke ein- zuhalten.
  • Page 64 Montageanweisung – nur für Fachpersonal S. 16/48 4.3. Bankfühler F2 (optional) montieren Der Bankfühler ist an der Kabinenwand oberhalb der hinteren Sitzbank zu mon- tieren. Dabei ist ein Abstand von zirka 15 cm zur Kabinendecke einzuhalten. Zur Montage des Bankfühlers führen Sie folgende Schritte durch: 1.
  • Page 65 Montageanweisung – nur für Fachpersonal S. 17/48 5. Elektrischer Anschluss ACHTUNG! Schäden am Gerät ● Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Die maximale Verdampferleistung (nur PRO C3) beträgt 3,5 kW. Die maximale Leistung des Zusatzausgangs beträgt 3,5 kW.
  • Page 66 Montageanweisung – nur für Fachpersonal S. 18/48 Beachten Sie beim elektrischen Anschluss der Saunasteuerung folgende Punkte: ● Die Montage darf nur durch eine Elektrofachkraft oder eine vergleichsweise qualifizierte Person ausgeführt werden. Bitte beachten Sie, dass im Falle eines Garantieanspruches eine Kopie der Rechnung des ausführenden Elektrofachbetriebes vorzulegen ist. ●...
  • Page 67 Montageanweisung – nur für Fachpersonal S. 19/48 5.4. Zusatzausgang (optional) anschließen Der Zusatzausgang kann z.B. für Infrarot-Strahler oder Infrarot-Wärmeplatten genützt werden. 1. Führen Sie die Anschlussleitung des Zusatzgeräts durch die Kabeldurch- führungen 7 in den Anschlussbereich für 230 V / 400 V f. 2.
  • Page 68 Montageanweisung – nur für Fachpersonal S. 20/48 5.7. Bankfühler F2 (optional) anschließen 1. Führen Sie die Bankfühler-Leitungen durch die Kabeldurchführung 4 in den Anschlussbereich für Kleinspannung 1. 2. Schließen Sie die Bankfühler-Leitungen an die Klemmen mit der Beschriftung "F2" in der Klemmleiste 2 an. 5.8.
  • Page 69 Montageanweisung – nur für Fachpersonal S. 21/48 5.10. Sicherheitsabschaltung / Türsensor anschließen Laut EN 60335-2-53 dürfen Saunasteuerungen mit Fernwirken nur zum Steu- ern und Reglen eines Saunaofens, der die Abdeckprüfung nach Absatz 19.101 besteht, verwendet werden. Alternativ kann eine entsprechende Sicherheitsab- schaltung / Türöffner installiert werden. Diese schaltet den Saunaofen ab, wenn Gegenstände (z.B.
  • Page 70 Montageanweisung – nur für Fachpersonal S. 22/48 6. Prüfungen durchführen WARNUNG! Die folgenden Prüfungen werden bei eingeschalteter Stromversor- gung durchgeführt. Es besteht die Gefahr eines Stromschlages. ● Berühren Sie NIEMALS spannungsführende Teile. Die folgenden Prüfungen müssen von einem zugelassenen Elektroinstallateur durchgeführt werden.
  • Page 71 Montageanweisung – nur für Fachpersonal S. 23/48 7. Anschlussplan...
  • Page 72 Montageanweisung – nur für Fachpersonal S. 24/48 8. Inbetriebnahme 8.1. Einstellung der Funktionswahlschalter Über die Funktionswahlschalter im Anschlussbereich für Kleinspannung können verschiedene Produktfunk- tionen aktiviert werden. Die Abbil- dung rechts zeigt die Standardein- stellung der Funktionswahlschalter. Beachten Sie, dass nach Ände- rungen die Steuerung für 10 Sek.
  • Page 73 Montageanweisung – nur für Fachpersonal S. 25/48 Phasenrollierung aktivieren/deaktivieren Die Phasenrollierung wird mit dem Funktionswahlschalter 3 aktiviert bzw. de- aktiviert. ● Standardmäßig befindet sich der Funktionswahlschalter 3 in ON-Position. Die Phasenrollierung ist damit aktiviert. ● Wenn Sie die Phasenrollierung deaktivieren möchten, bringen Sie den Funk- tionswahlschalter 3 in die OFF-Position.
  • Page 74 Montageanweisung – nur für Fachpersonal S. 26/48 Betriebsmodus des Zusatzausgangs einstellen Der Zusatzausgang ist wahlweise dimmbar oder schaltbar. Die Dimmfunktion wird über den Funktionswahlschalter 8 aktiviert bzw. deaktiviert. ● Standardmäßig befindet sich der Funktionswahlschalter 8 in ON-Position. Die Dimmfunktion ist damit aktiviert. ● Wenn Sie die Dimmfunktion des Zusatzausgangs deaktivieren möchten, bringen Sie den Funktionswahlschalter 8 in die OFF-Position.
  • Page 75 Montageanweisung – nur für Fachpersonal S. 27/48 Ofentemperatur im Ein-Fühlerbetrieb anzeigen Im Ein-Fühlerbetrieb zeigt die Saunasteuerung standardmäßig nur die Soll-Tem- peratur an. Die Ist-Temperatur wird nicht angezeigt. Wenn die Saunasteuerung im Ein-Fühlerbetrieb die Temperatur über dem Ofen (F1-Fühler) als Ist-Temperatur anzeigen soll, muss dies im Technikermenü...
  • Page 76 Montageanweisung – nur für Fachpersonal S. 28/48 2. Drehen Sie den oberen Drehknopf auf das Temperatursymbol (Position A – siehe Punkt 9.2 auf Seite 31). ► Das Temperatursymbol blinkt. ► Im oberen Display erscheint „SEnB“. 3. Drücken Sie mehrmals auf den unteren Drehknopf bis im oberen Display „ISt2“...
  • Page 77 Montageanweisung – nur für Fachpersonal S. 29/48 Folienfühler aktivieren/deaktivieren Wenn an den Zusatzausgang Infrarot-Wärmeplatten angeschlossen werden, muss der Folienfühler P-ISX-FF verwendet werden. Der Folienfühler muss ak- tiviert werden. Führen Sie dazu folgende Schritte durch: 1. Rufen Sie das Techniker-Menü auf (siehe 26). 2.
  • Page 78 Montageanweisung – nur für Fachpersonal S. 30/48 3. Drehen Sie den unteren Drehknopf nach links. ► Im unteren Display erscheint "OFF". ► Die Dimmfunktion des Lüfters ist deaktiviert. Sicherheitsabschaltung / Türsensor aktivieren Standardmäßig ist die Sicherheitsabschaltung aktiviert. Wenn Sie die Türöffner funktion aktivieren möchten, führen Sie folgende Schritte durch: 1.
  • Page 79 Gebrauchsanweisung für den Anwender S. 31/48 9. Bedienelemente 9.1. Bezeichnung der Bedienelemente Zusatz-Anzeige Intensitäts-Anzeige Funktions-Wähler Lichtschalter Intensitäts-Wähler EIN/AUS-Schalter 9.2. Der Funktions-Wähler Mit dem Funktions-Wähler 2 legen Sie fest, welche Funktion mit dem Intensitäts- Wähler 3 verändert werden soll. Der Funktions-Wähler 2 leuchtet, wenn die Saunasteuerung eingeschaltet ist.
  • Page 80 Gebrauchsanweisung für den Anwender S. 32/48 9.3. Der Intensitäts-Wähler Mit dem Intensitäts-Wähler 3 verändern Sie die Intensität bzw. Leistung jener Funktion, die am Funktion-Wähler 2 ausgewählt ist. ● Drehen Sie den Intensitäts-Wähler 3 nach rechts, um die Leistung zu erhöhen. ●...
  • Page 81 Gebrauchsanweisung für den Anwender S. 33/48 10.3. Sauna-Betrieb starten WARNUNG! Brandgefahr Brennbare Gegenstände, die auf dem heißen Saunaofen liegen, können sich entzünden und Brände verursachen. ● Legen Sie NIEMALS brennbare Gegenstände auf den Saunaofen. ● Stellen Sie sicher, dass KEINE brennbaren Gegenstände auf dem Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.
  • Page 82 Gebrauchsanweisung für den Anwender S. 34/48 6. Drücken Sie auf den Intenstäts-Wähler 3. ► Der Verdampfer wird eingeschaltet. ► Der Intensitäts-Wähler 3 leuchtet. ► In der Intensitäts-Anzeige 4 wird die aktuelle Feuchte in der Kabine angezeigt. Wenn kein Feuchte-Temperaturfühler installiert ist, wird die Soll-Feuchte angezeigt.
  • Page 83 Gebrauchsanweisung für den Anwender S. 35/48 Um zwischen den beiden Betriebsarten zu wechseln, gehen Sie wie folgt vor: 1. Drehen Sie den Funktions-Wähler 2 in die Position C (Zusatzausgang). ► Das Zusatzausgangs-Symbol leuchtet. ► In der Intensitätsanzeige 4 wird je nach Betriebsart ein Intensitätswert oder eine Temperatur angezeigt.
  • Page 84 Gebrauchsanweisung für den Anwender S. 36/48 Einstellungsmöglichkeiten: ● Infrarot-Strahler (ohne Folienfühler): 30 - 70° C ● Infrarot-Wärmeplatten (mit Folienfühler): 30 - 50° C Ist der Saunaofen bereits aktiv bzw. wird zusätzlich der Saunaofen ge- startet, ist keine Temperaturregelung des Zusatzausgangs möglich. Die Betriebsart wird automatisch auf Leistungsregelung geändert und der Zusatzausgang läuft mit höchster Stufe weiter.
  • Page 85 Gebrauchsanweisung für den Anwender S. 37/48 10.7. Lüfter starten Bei aktivierter Dimmfunktion Wenn die Dimmfunktion des Lüfters aktiviert ist, können Sie die Leistung des Lüfters auf einer Skala von 0 bis 100 einstellen. Beim Wert 0 ist der Lüfter aus- geschaltet.
  • Page 86 Gebrauchsanweisung für den Anwender S. 38/48 1. Starten Sie jene Funktionen, die nach Ablauf der Vorwahlzeit gestartet werden sollen. 2. Drehen Sie den Funktions-Wähler 2 in die Position F (Vorwahlzeit). ► In der Intensitäts-Anzeige 4 wird die zuletzt eingestellte Vorwahlzeit angezeigt.
  • Page 87 Gebrauchsanweisung für den Anwender S. 39/48 10.11. Standby für Fernwirken aktivieren Laut EN 60335-2-53 müssen Saunasteuerungen mit Fernstartfunktion manuell auf die Betriebsart „Standby für Fernwirken“ gestellt werden. Diese Aktivierung muss nach jedem Fernstart- und Fernstopp-Vorgang neu erfolgen. Bei aktivierter Sicherheitsabschaltung (Standard) Führen Sie dazu folgende Schritte durch: 1.
  • Page 88 Gebrauchsanweisung für den Anwender S. 40/48 Tür wird geöffnet - im Display erscheint Warnung „door“ - im Modus „Standby für Fernwirken“: Um den Modus fortzusetzen muss die Tür geschlossen werden, und der unteren Drehregler muss zwei mal gedrückt werden. ► Im Display wird wieder der Countdown (30Sek.) angezeigt. - im laufenden Betrieb oder freigegebenen Fernstart-Ausgang (für Münzer oder Türsensor-System): Die Quittierung erfolgt automatisch, wenn die Tür geschlossen wird.
  • Page 89 Gebrauchsanweisung für den Anwender S. 41/48 11. Benutzerprogramme Mit Hilfe der Benutzerprogramme können bevorzugte Sauna-Einstellungen gespeichert und wieder abgerufen werden. Es stehen 5 voreingestellte Be- nutzerprogramme zur Verfügung, die nach den Vorstellungen der Anwender abgeändert werden können. Die Einstellungen folgender Funktionen werden in den Benutzerprogrammen abgespeichert: ●...
  • Page 90 Gebrauchsanweisung für den Anwender S. 42/48 1. Starten Sie alle Funktionen, die mit dem Benutzerprogramm eingeschaltet werden sollen, mit der gewünschten Intensität. 2. Drehen Sie den Funktions-Wähler 2 in die Position H (Benutzerprogramme). ► Das Benutzer-Symbol leuchtet. 3. Wählen Sie mit dem Intensitätsregler 3 aus, unter welcher Nummer (1 - 5) das neue Benutzerprogramm gespeichert werden soll.
  • Page 91 Gebrauchsanweisung für den Anwender S. 43/48 13. Reinigung und Wartung 13.1. Reinigung ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Tauchen Sie das Gerät NIEMALS in Wasser. ● Übergießen Sie das Gerät nicht mit Wasser. ●...
  • Page 92 Montageanweisung – nur für Fachpersonal S. 44/48 15. Problemlösung 15.1. Fehlermeldungen Die Saunasteuerung ist mit einer Diagnosesoftware ausgestattet, die beim Einschalten und im Betrieb die Systemzustände überprüft. Sobald die Diagno- sesoftware einen Fehler erkennt, schaltet die Saunasteuerung den Saunaofen ab. Fehler werden durch einen wiederkehrenden Warnton und das Blinken des Funktions-Wählers 2 und des Intensitäts-Wählers 3 angezeigt.
  • Page 93 Gebrauchsanweisung für den Anwender S. 45/48 15.2. Wassermangelanzeige (nur PRO C3) Die Saunasteuerung verfügt im Kombi-Betrieb über eine automatische Wasser- mangel-Abschaltung, sofern Ihr Kombi-Ofen dies unterstützt. Ist der Wassertank des Verdampfers leer, wird dies durch einen wiederkehrenden Warnton und dem Text "FILL" in der Zusatz-Anzeige 1 signalisiert. Gleichzeitig schaltet sich der Verdampfer ab.
  • Page 94 Montage- und Gebrauchsanweisung S. 46/48 16. Technische Daten Umgebungsbedingungen Lagertemperatur: -25°C bis +70°C Umgebungstemperatur: -10°C bis +40°C Luftfeuchtigkeit: max. 95% Saunasteuerung Abmessungen: 307 x 175 x 57 mm Schaltspannung / dreiphasig 3N: 400 V AC Frequenz: 50 Hz Schaltleistung / Heizgerät: 3 x 3,5 kW Schaltstrom pro Phase / Heizgerät: 16 A...
  • Page 95 Montage- und Gebrauchsanweisung S. 47/48 Thermische Sicherheit Ofenfühler mit Übertemperatur-Sicherung (139°C Abschalttemperatur) Automatische Heizzeitbegrenzung einstellbar (6 h, 12 h, 18 h, 24 h)* Wahlweise Ein-Fühlerbetrieb oder Zwei-Fühlerbetrieb Anschlussleitungen Versorgungsleitung: min. 5 x 2,5 mm² Ofenzuleitung (temperaturbeständig bis 150°C): min. 2,5 mm² Fühlerleitungen (temperaturbeständig bis 150°C): min.
  • Page 96 Montage- und Gebrauchsanweisung S. 48/48...
  • Page 97 Commande de sauna PRO C2 / PRO C3 INSTRUCTIONS DE MONTAGE ET MODE D’EMPLOI Français PRO-C2 / 1-015-448 PRO-C3 / 1-015-451 Version 07/24 N° d’ident. 1-026-969...
  • Page 98 Table des matières 1. Concernant ces instructions 2. Remarques importantes pour votre sécurité 2.1. Usage conforme 2.2. Consignes de sécurité pour le monteur 2.3. Consignes de sécurité pour l'utilisateur 3. Description du produit 3.1. Contenu de la livraison 3.2. Accessoires en option 3.3.
  • Page 99 5.10. Branchement du dispositif d’arrêt de sécurité/capteur de porte 5.11. Activation à distance 5.12. Sortie d’état 5.13. Fin de l'installation 6. Exécution des contrôles 7. Schéma de raccordement 8. Mise en service 8.1. Réglage du commutateur de sélection de fonctions 8.2. Paramètres de menu de configuration 9.
  • Page 100 11. Programmes utilisateur 11.1. Programmes utilisateurs préréglés 11.2. Réglage personnalisé des programmes utilisateurs 12. La fonction ÉCO 13. Nettoyage et entretien 13.1. Nettoyage 13.2. Entretien 14. Élimination 15. Dépannage 15.1. Messages d'erreur 15.2. Affichage du manque d’eau (seulement PRO C3) 15.3. Fusibles 16. Caractéristiques techniques...
  • Page 101 Instructions de montage et mode d‘emploi p. 5/48 1. Concernant ces instructions Lisez attentivement les instructions de montage et le mode d'emploi présents et conservez-les à proximité de la commande de sauna. Vous pouvez ainsi consulter à tout moment des informations concernant son utilisation et relatives à...
  • Page 102 Instructions de montage et mode d‘emploi p. 6/48 2. Remarques importantes pour votre sécurité La commande de sauna PRO C2 / PRO C3 est conçue selon des règles techniques de sécurité reconnues. Cependant, des dangers peuvent survenir lors de l’utilisation. C’est pourquoi vous devez suivre les consignes de sécurité...
  • Page 103 Instructions de montage et mode d‘emploi p. 7/48 2.2. Consignes de sécurité pour le monteur ● Seul un électricien spécialisé ou une personne ayant une quali- fication similaire est habilité à procéder au montage. ● Les travaux sur la commande de sauna doivent être effectués uniquement lorsque l'appareil n'est pas sous tension. ● Un dispositif de coupure totale du circuit sur tous les pôles (ca- tégorie de surtension III) doit être prévu par le client.
  • Page 104 Instructions de montage et mode d‘emploi p. 8/48 2.3. Consignes de sécurité pour l'utilisateur ● La commande de sauna ne doit pas être utilisée par les enfants de moins de 8 ans. ● La commande de sauna peut être utilisée par les enfants de plus de 8 ans, par des personnes ayant des capacités psychiques, sensorielles ou mentales limitées et par des personnes manquant d'expérience et de connaissances aux conditions suivantes :...
  • Page 105 Instructions de montage et mode d‘emploi p. 9/48 3. Description du produit 3.1. Contenu de la livraison ● Commande de sauna ● Sonde de poêle avec dispositif de protection contre la surtempérature intégré ● Matériel de montage 3.2. Accessoires en option ●...
  • Page 106 Instructions de montage et mode d‘emploi p. 10/48 ● Sortie supplémentaire Au choix : gradation (500 W max.), commutation (3,5 kW max.) ou réglage de la température de cabine par la sortie supplémentaire. La sortie supplémentaire n'a pas de protection contre la surtempérature. C'est pourquoi seuls des appareils équipés d'un dispositif interne de sécurité...
  • Page 107 Instructions de montage et mode d‘emploi p. 11/48 ● Programme de séchage final Après le mode mixte, le programme de séchage final est démarré automa- tiquement afin d'éviter la formation de moisissure et de pourriture dans la cabine de sauna. La cabine de sauna est alors chauffée à 80 °C avec le ventilateur activé. Sélection de la durée possible entre OFF et 60 minutes. 3.4. Modes de fonctionnement du sauna La commande de sauna PRO B2 permet le fonctionnement en mode sauna. La commande de sauna Pro C3 permet deux modes de fonctionnement : le mode sauna et le mode mixte.
  • Page 108 Instructions de montage et mode d‘emploi p. 12/48 La valeur d’humidité maximale pouvant être réglée varie, lors du fonctionnement à une sonde, selon la température au-dessus du poêle et si l’humidité est ca- dencée. Sur l'écran de la commande de sauna, seule la valeur de consigne de l'humidité (en % d'humidité de l'air relative) est affichée. L'humidité réelle dans la cabine du sauna dépendant, lorsque l'humidité...
  • Page 109 Instructions de montage uniquement pour le personnel spécialisé P. 13/48 4. Montage 4.1. Montage de la commande de sauna ATTENTION ! Endommagement de l’appareil La commande de sauna est protégée contre les projections d'eau, mais un contact direct avec de l'eau peut quand même endommager l'appareil. ●...
  • Page 110 Instructions de montage uniquement pour le personnel spécialisé P. 14/48 Pour le montage de la commande de sauna, suivez les étapes suivantes : 1. Vissez deux vis cruciformes (16 mm) à une hauteur d'environ 1,70 m jusqu'à obtenir un écartement de 7 mm dans la paroi du sauna. L’espace entre les deux vis doit être de 145 mm (voir Fig.1).
  • Page 111 Instructions de montage uniquement pour le personnel spécialisé P. 15/48 4.2. Montage de la sonde de poêle F1 avec dispositif de pro- tection contre la surtempérature Lors du montage de la sonde de poêle, tenez compte des points suivants : ●...
  • Page 112 Instructions de montage uniquement pour le personnel spécialisé P. 16/48 4.3. Montage de la sonde de banc F2 (en option) La sonde de banc est montée dans la paroi de la cabine au-dessus du banc arrière. Respectez une distance de 15 cm environ par rapport au plafond de la cabine. Pour le montage de la sonde de banc, suivez les étapes suivantes : 1.
  • Page 113 Instructions de montage uniquement pour le personnel spécialisé P. 17/48 5. Branchements électriques ATTENTION ! Endommagement de l’appareil ● La commande de sauna doit uniquement être utilisée pour la commande et le réglage de 3 cycles de chauffage avec une puissance de 3,5 kW max. par cycle. La puissance maximale de l’évaporateur (seulement PRO C3) est de 3,5 kW.
  • Page 114 Instructions de montage uniquement pour le personnel spécialisé P. 18/48 Lors du raccordement électrique de la commande de sauna, tenez compte des points suivants : ● Seul un électricien spécialisé ou une personne ayant une qualification similaire Pour bénéficier de la garantie, vous devez présenter une copie de la facture de l'électricien ayant effectué le branchement. est habilité à procéder au montage. ● Les travaux sur la commande de sauna doivent être effectués uniquement lorsque l'appareil n'est pas sous tension. ●...
  • Page 115 Instructions de montage uniquement pour le personnel spécialisé P. 19/48 5.4. Branchement de la sortie supplémentaire (en option) La sortie supplémentaire peut, par exemple, être utilisée pour un émetteur in- frarouge ou des plaques chauffantes infrarouges. 1. Faites passer le câble de raccordement de l’appareil supplémentaire dans les passages de câbles 7 dans la zone de raccordement pour 230 V/400 V f.
  • Page 116 Instructions de montage uniquement pour le personnel spécialisé P. 20/48 5.7. Branchement de la sonde de banc F2 (en option) 1. Faites passer les câbles de la sonde de banc dans le passage de câbles 4 dans la zone de raccordement pour très basse tension 1. 2.
  • Page 117 Instructions de montage uniquement pour le personnel spécialisé P. 21/48 5.10. Branchement du dispositif d’arrêt de sécurité/capteur de porte Selon la norme EN 60335-2-53, les commandes de sauna avec actionnement à distance ne doivent être utilisées que pour la commande et le réglage d'un poêle de sauna qui a passé avec succès le contrôle défini au paragraphe 19.101. Un dispositif d’arrêt de sécurité/dispositif d’ouverture de porte adapté...
  • Page 118 Instructions de montage uniquement pour le personnel spécialisé P. 22/48 6. Exécution des contrôles AVERTISSEMENT ! Les contrôles suivants doivent être effectués sous tension. Attention au risque d'électrocution. ● Ne touchez JAMAIS de pièces conductrices sous tension. Les contrôles suivants doivent être exécutés par un installateur-électricien agréé. 1.
  • Page 119 Instructions de montage uniquement pour le personnel spécialisé P. 23/48 7. Schéma de raccordement...
  • Page 120 Instructions de montage uniquement pour le personnel spécialisé P. 24/48 8. Mise en service 8.1. Réglage du commutateur de sélection de fonctions Vous pouvez activer différentes fonctions du produit à l'aide du com- mutateur de sélection de fonctions qui se trouve dans la zone de rac- cordement pour très basse tension.
  • Page 121 Instructions de montage uniquement pour le personnel spécialisé P. 25/48 Activation/désactivation de la disponibilité des phases Le commutateur de sélection de fonctions 3 permet d’activer ou de désactiver la disponibilité des phases. ● Le commutateur de sélection de fonctions 3 se trouve par défaut en position ON.
  • Page 122 Instructions de montage uniquement pour le personnel spécialisé P. 26/48 Réglage du mode de fonctionnement de la sortie supplémentaire La sortie supplémentaire est soit variable soit commutable. La fonction de gra- dation est activée et désactivée par le commutateur de sélection de fonctions 8. ●...
  • Page 123 Instructions de montage uniquement pour le personnel spécialisé P. 27/48 Affichage de la température du poêle en fonctionnement à une sonde Lors du fonctionnement à une sonde, la commande de sauna n'affiche par défaut que la température de consigne. La température effective n'est pas affichée. Si, lors du fonctionnement à une sonde, vous souhaitez que la température effec- tive affichée par la commande de sauna soit la température détectée au-dessus du poêle (sonde F1), vous devez sélectionner cette fonction dans le menu de configuration. 1. Affichez le menu de configuration (voir page 26) 2.
  • Page 124 Instructions de montage uniquement pour le personnel spécialisé P. 28/48 2. Tournez le bouton rotatif supérieur sur le symbole de température (position A – voir étape 9.2 page 31). ► Le symbole de température clignote. ► L'écran supérieur affiche « SEnB ». 3. Appuyez plusieurs fois sur le bouton rotatif inférieur jusqu'à ce que le mes- sage «...
  • Page 125 Instructions de montage uniquement pour le personnel spécialisé P. 29/48 Activation/désactivation de la sonde de film Si des plateaux chauffants infrarouges sont raccordés à la sortie supplémentaire, une sonde de film P-ISX-FF doit être utilisée. La sonde de film doit être activée. Pour cela, suivez les étapes suivantes : 1. Affichez le menu de configuration (voir 26). 2. Tournez le bouton rotatif supérieur sur le symbole de sortie supplémentaire (position C – voir point 9.2 à la page 31). ►...
  • Page 126 Instructions de montage uniquement pour le personnel spécialisé P. 30/48 3. Tournez le bouton rotatif inférieur vers la gauche. ► Sur l'écran inférieur, le message « OFF » apparaît. ► La fonction de gradation du ventilateur est désactivée. Activation du dispositif d’arrêt de sécurité/capteur de porte Par défaut, le dispositif d’arrêt de sécurité...
  • Page 127 Mode d‘emploi pour l‘utilisateur P. 31/48 9. Éléments de commande 9.1. Désignation des éléments de commande Affichage supplémentaire Affichage de l'intensité Sélecteur de fonction Commutateur d’éclairage Sélecteur d'intensité Commutateur MARCHE/ARRÊT 9.2. Sélecteur de fonction À l’aide du sélecteur de fonction 2 , définissez quelles fonctions doivent être modifiées avec le sélecteur d’intensité 3. Le sélecteur de fonction 2 s’allume lorsque la commande de sauna est en marche.
  • Page 128 Mode d‘emploi pour l‘utilisateur P. 32/48 9.3. Sélecteur d’intensité À l’aide du sélecteur d’intensité 3, vous pouvez modifier l’intensité et la puis- sance de chaque fonction choisie par l’intermédiaire du sélecteur de fonction 2. ● Tournez le sélecteur d’intensité 3 vers la droite pour augmenter la puissance. ●...
  • Page 129 Mode d‘emploi pour l‘utilisateur P. 33/48 10.3. Activation du mode sauna AVERTISSEMENT ! Risque d'incendie Des objets inflammables se trouvant sur le poêle du sauna peuvent s'enflammer et provoquer des incendies. ● NE placez JAMAIS de matériaux inflammables sur le poêle de sauna. ● Assurez-vous qu'AUCUN objet inflammable ne se trouve sur le poêle de sauna avant d'allumer la commande. 1. Tournez le sélecteur de fonction 2 sur la position A (température). ► Le symbole de température s'allume. 2.
  • Page 130 Mode d‘emploi pour l‘utilisateur P. 34/48 6. Appuyez sur le sélecteur d'intensité 3. ► L'évaporateur est mis en marche. ► Le sélecteur d'intensité 3 s'allume. ► L'humidité actuelle de la cabine apparaît sur l'affichage d'intensité 4. Si aucune sonde de température-humidité n'est installée, l'humidité de consigne est affichée. L’évaporateur (fonction d’humidité B) ne peut être démarré que lorsque le poêle de sauna (fonction de température A) est allumé.
  • Page 131 Mode d‘emploi pour l‘utilisateur P. 35/48 Procédure de changement de mode de fonctionnement : 1. Tournez le sélecteur de fonction 2 sur la position C (sortie supplémentaire). ► Le symbole de sortie supplémentaire s'allume. ► L’affichage 4 indique une valeur d’intensité ou une température, en fonction du mode de fonctionnement.
  • Page 132 Mode d‘emploi pour l‘utilisateur P. 36/48 Paramètres possibles : ● Émetteur infrarouge (sans sonde de film) : de 30 °C à 70 °C ● Plaques chauffantes infrarouges (sans sonde de film) : de 30 °C à 50 °C Si le poêle de sauna est déjà activé ou en cas de démarrage supplémen- taire de celui-ci, la régulation de température de sortie supplémentaire est impossible. Le mode de fonctionnement passe automatiquement en régulation de puissance et la sortie supplémentaire continue de fonc- tionner à...
  • Page 133 Mode d‘emploi pour l‘utilisateur P. 37/48 10.7. Mise en marche du ventilateur Lorsque la fonction de gradation est activée Lorsque la fonction de gradation lumineuse est activée, vous pouvez régler la puissance du ventilateur sur une échelle de 0 à 100. Avec une valeur de 0, la ventilateur est arrêté.
  • Page 134 Mode d‘emploi pour l‘utilisateur P. 38/48 1. Démarrez les fonctions que vous souhaitez activer à l'issue du délai de démarrage différé. 2. Tournez le sélecteur de fonction 2 sur la position F (marche programmée). ► La dernière marche programmée apparaît sur l’affichage de l’intensité 4. 3. Choisissez l’horaire de la marche programmée souhaitée à l’aide du sélec- teur d’intensité...
  • Page 135 Mode d‘emploi pour l‘utilisateur P. 39/48 10.11. Activation du mode de veille de l'actionnement à distance Selon la norme EN 60335-2-53, les commandes de sauna avec fonction d'activa- tion à distance doivent être réglées manuellement sur le mode de fonctionnement Cette activation doit être répétée après chaque procédure de démarrage et d’arrêt à...
  • Page 136 Mode d‘emploi pour l‘utilisateur P. 40/48 La porte s’ouvre - l’avertissement « door » s’affiche à l’écran - en mode Veille de l’actionnement à distance : Pour continuer dans ce mode, il convient de fermer la porte et d’appuyer deux fois sur le bouton rotatif inférieur. ► L’écran affiche à nouveau le compte à rebours (30 sec.).
  • Page 137 Mode d‘emploi pour l‘utilisateur P. 41/48 11. Programmes utilisateur À l'aide des programmes utilisateur, vous pouvez enregistrer vos réglages de sau- na préférés afin de pouvoir y accéder plus facilement. 5 programmes utilisateurs préréglés sont à la disposition de l'utilisateur et peuvent être modifiés à sa guise. Les réglages des fonctions suivantes sont enregistrés dans les programmes utilisateurs : ● Température ● Humidité (seulement PRO C3) ●...
  • Page 138 Mode d‘emploi pour l‘utilisateur P. 42/48 1. Démarrez toutes les fonctions qui doivent être activées dans le programme utilisateur, avec l'intensité souhaitée. 2. Tournez le sélecteur de fonction 2 sur la position H (programmes utilisateur). ► Le symbole « utilisateur » s'allume. 3.
  • Page 139 Mode d‘emploi pour l‘utilisateur P. 43/48 13. Nettoyage et entretien 13.1. Nettoyage ATTENTION ! Endommagement de l’appareil La commande de sauna est protégée contre les projections d'eau, mais un contact direct avec de l'eau peut quand même endommager l'appareil. ● Ne plongez JAMAIS l’appareil dans l’eau. ●...
  • Page 140 Instructions de montage uniquement pour le personnel spécialisé P. 44/48 15. Dépannage 15.1. Messages d'erreur La commande de sauna est équipée d'un logiciel de diagnostic qui contrôle l'état du système pendant la mise en marche et le fonctionnement. Dès que le logiciel de diagnostic détecte une erreur, la commande de sauna éteint le poêle.
  • Page 141 Mode d‘emploi pour l‘utilisateur P. 45/48 15.2. Affichage du manque d’eau (seulement PRO C3) La commande de sauna dispose, en mode mixte, d'un arrêt automatique en cas de manque d'eau (si votre poêle mixte est compatible avec cette fonction). Si le réservoir d’eau de l’évaporateur est vide, ceci vous est signalé par un si- gnal sonore répétitif et le message «...
  • Page 142 Instructions de montage et mode d‘emploi p. 46/48 16. Caractéristiques techniques Conditions ambiantes Température de stockage : -25 °C à +70 °C Température ambiante : -10 °C à +40 °C Humidité de l’air : max. 95 % Commande de sauna Dimensions : 307 x 175 x 57 mm Tension de commutation/triphasée 3N :...
  • Page 143 Instructions de montage et mode d‘emploi p. 47/48 Sécurité thermique Sonde de poêle avec dispositif de protection contre la surtempérature (température de déclenchement : 139 °C) Limitation automatique du temps de chauffage réglable (6 h, 12 h, 18 h, 24 h)* Au choix, fonctionnement à une ou deux sondes Câbles de raccordement Câble d'alimentation : min.
  • Page 144 Instructions de montage et mode d‘emploi p. 48/48...
  • Page 145 Comando della sauna PRO C2 / PRO C3 ISTRUZIONI D`USO E DI MONTAGGIO Italiano PRO-C2 / 1-015-448 PRO-C3 / 1-015-451 Versione 07/24 N. ident. 1-026-969...
  • Page 146 Indice 1. Informazioni sul presente manuale 2. Importanti indicazioni per la sicurezza personale 2.1. Conformità d’uso 2.2. Indicazioni di sicurezza per l’installatore 2.3. Indicazioni di sicurezza per l’utilizzatore 3. Descrizione del prodotto 3.1. Dotazione 3.2. Accessori opzionali 3.3. Funzioni del prodotto 3.4.
  • Page 147 5.9. Collegamento del sensore a membrana (opzionale) 5.10. Collegamento del dispositivo di sicurezza per lo spegnimento automatico / sensore porta 5.11. Avvio remoto 5.12. Uscita di stato 5.13. Conclusione dell’installazione 6. Esecuzione delle prove 7. Schema di collegamento 8. Messa in funzione 8.1.
  • Page 148 10.12. M odifica dei valori nominali 10.13. Interruzione del programma di asciugatura successiva 10.14. Spegnimento del comando della sauna 11. Programmi utente 11.1. Programmi utente preimpostati 11.2. Creazione di programmi utente individuali 12. La funzione Eco 13. Pulizia e manutenzione 13.1. Pulizia 13.2. Manutenzione 14.
  • Page 149 Istruzioni per uso e montaggio P. 5/48 1. Informazioni sul presente manuale Leggere dettagliatamente le presenti istruzioni di montaggio e d’uso e conservarle in prossimità della sauna. Così facendo è possibile controllare in ogni momento le informazioni sulla sicurezza e sull’utilizzo. Le presenti istruzioni di montaggio e d’uso si trovano anche nell’area di download della nostra pagina web all’indirizzo: www.mediabank.harvia.com Simboli nelle avvertenze...
  • Page 150 Istruzioni per uso e montaggio P. 6/48 2. Importanti indicazioni per la sicurezza personale Il comando della sauna PRO C2 / PRO C3 è costruito secondo le regole di sicurezza tecnica riconosciute. Tuttavia, durante l’utilizzo possono presentarsi pericoli. Osservare pertanto le seguenti indi- cazioni di sicurezza e le avvertenze speciali riportate nei singoli capitoli.
  • Page 151 Istruzioni per uso e montaggio P. 7/48 2.2. Indicazioni di sicurezza per l’installatore ● Il montaggio deve essere eseguito solo da elettricisti o da persone con una qualifica simile. ● I lavori da effettuare sul comando della sauna devono essere eseguiti solo in assenza di tensione. ● Per l’installazione, predisporre sul posto un dispositivo di sepa- razione su tutti i poli con disinnesto totale corrispondente alla categoria di sovratensione III.
  • Page 152 Istruzioni per uso e montaggio P. 8/48 2.3. Indicazioni di sicurezza per l’utilizzatore ● Il comando della sauna non deve essere utilizzato da bambini di età inferiore agli 8 anni. ● Il comando della sauna può essere utilizzato da bambini sopra gli 8 anni di età, da persone con capacità fisiche, sensoriali o mentali limitate o prive della sufficiente esperienza e del know- how necessari nei seguenti casi:...
  • Page 153 Istruzioni per uso e montaggio P. 9/48 3. Descrizione del prodotto 3.1. Dotazione ● Comando della sauna ● Sensore della stufa con fusibile termico di protezione integrato ● Materiale di montaggio 3.2. Accessori opzionali ● Sensore della panca (1-009-231 / O-F2) ●...
  • Page 154 Istruzioni per uso e montaggio P. 10/48 ● Uscita supplementare A scelta, regolazione dell’intensità (fino a 500 W), attivazione (fino a 3,5 kW) o regolazione della temperatura della cabina tramite l’uscita supplementare. L’uscita supplementare è priva del fusibile termico di protezione. Per questo motivo all’uscita supplementare devono essere collegati soltanto i dispositivi a sicurezza intrinseca.
  • Page 155 Istruzioni per uso e montaggio P. 11/48 ● Programma di asciugatura successiva Dopo il funzionamento combinato viene avviato automaticamente il programma di asciugatura successiva per impedire la formazione di muffe nella cabina della sauna. In questo modo la cabina della sauna viene riscaldata a 80 °C a ventilatore attivato. La durata può essere selezionata da OFF a 60 minuti. 3.4.
  • Page 156 Istruzioni per uso e montaggio P. 12/48 Nel funzionamento con un sensore, il valore massimo impostabile per l’umidità è legato alla temperatura presente sopra la stufa e l’umidità è regolata a tempo. Nel display del comando della sauna viene visualizzato solamente il valore no- minale relativo all’umidità...
  • Page 157 Istruzioni per il montaggio solo per personale specializzato P. 13/48 4. Montaggio 4.1. Montaggio del comando della sauna ATTENZIONE! Danni all’apparecchio Il comando della sauna è protetto dagli spruzzi d’acqua, tuttavia il contatto diretto con l’acqua può danneggiare l’apparecchio. ● Montare il comando della sauna in un luogo asciutto, con un’umidità massima dell’aria non superiore al 95%.
  • Page 158 Istruzioni per il montaggio solo per personale specializzato P. 14/48 Per il montaggio del comando della sauna eseguire i seguenti passaggi: 1. Avvitare due viti con intaglio a croce (16 mm) sulla parete della sauna a un’altezza di ca. 1,70 m e lasciandole fuoriuscire per una distanza max di 7 mm.
  • Page 159 Istruzioni per il montaggio solo per personale specializzato P. 15/48 4.2. Montaggio del sensore della stufa F1 con fusibile termico di protezione Durante il montaggio del sensore della stufa osservare i seguenti punti: ● Montare il sensore sul lato posteriore della stufa, posizionandolo sopra il punto centrale della stufa.
  • Page 160 Istruzioni per il montaggio solo per personale specializzato P. 16/48 4.3. Montaggio del sensore della panca F2 (opzionale) Montare il sensore della panca sulla parete della cabina posizionandolo sopra la panca posteriore. Rispettare a riguardo una distanza di ca. 15 cm dal soffitto della cabina. Per il montaggio del sensore della panca eseguire i seguenti passaggi: 1.
  • Page 161 Istruzioni per il montaggio solo per personale specializzato P. 17/48 5. Collegamento elettrico ATTENZIONE! Danni all’apparecchio ● Il comando della sauna può essere impiegato esclusivamente per il comando e la regolazione di 3 circuiti termici con una potenza termica max di 3,5 kW per ogni circuito.
  • Page 162 Istruzioni per il montaggio solo per personale specializzato P. 18/48 Durante il collegamento elettrico del comando della sauna osservare i seguenti punti: ● Il montaggio deve essere eseguito solo da elettricisti o da persone con una qualifica simile. Prestare attenzione che in caso di richiesta delle prestazioni di garanzia è...
  • Page 163 Istruzioni per il montaggio solo per personale specializzato P. 19/48 5.4. Collegamento dell’uscita supplementare (opzionale) L’uscita supplementare può essere utilizzata ad esempio per l’irradiatore a raggi infrarossi o i pannelli radianti a infrarossi. 1. Far passere il cavo di alimentazione dell’apparecchio supplementare attra- verso i passacavi 7 e inserirlo nella zona di collegamento per la tensione a 230 V / 400 V f.
  • Page 164 Istruzioni per il montaggio solo per personale specializzato P. 20/48 5.7. Collegamento del sensore della panca F2 (opzionale) 1. Far passare i cavi del sensore della panca attraverso il passacavo 4 e inserirli nella zona di collegamento per la bassa tensione 1. 2.
  • Page 165 Istruzioni per il montaggio solo per personale specializzato P. 21/48 5.10. Collegamento del dispositivo di sicurezza per lo spegni- mento automatico / sensore porta I comandi della sauna dotati di telecontrollo possono essere utilizzati esclusiva- mente per il comando e la regolazione di una stufa per sauna omologata secondo la prova di copertura della stufa ai sensi della direttiva EN 60335-2-53 paragra- fo 19.101.
  • Page 166 Istruzioni per il montaggio solo per personale specializzato P. 22/48 6. Esecuzione delle prove AVVERTENZA! Le seguenti prove vengono eseguite con l’alimentazione elettrica inserita. Sussiste pericolo di scossa elettrica! ● NON toccare MAI le parti sotto tensione. Le seguenti prove devono essere eseguite da un elettricista autorizzato. 1.
  • Page 167 Istruzioni per il montaggio solo per personale specializzato P. 23/48 7. Schema di collegamento...
  • Page 168 Istruzioni per il montaggio solo per personale specializzato P. 24/48 8. Messa in funzione 8.1. Impostazione del selettore di funzioni Mediante il selettore di funzioni po- sizionato nella zona di collegamento per la bassa tensione è possibile attivare diverse funzioni del prodot- to. La figura a destra mostra l’im- postazione standard dei selettori di funzioni.
  • Page 169 Istruzioni per il montaggio solo per personale specializzato P. 25/48 Attivazione/disattivazione dell’attivazione singola delle fasi La funzione di attivazione singola delle fasi viene attivata/disattivata mediante il selettore di funzioni 3. ● Il selettore di funzioni 3 è preimpostato di serie sulla posizione ON. L’attiva- zione singola delle fasi è...
  • Page 170 Istruzioni per il montaggio solo per personale specializzato P. 26/48 Impostazione della modalità di funzionamento dell’uscita supplementare È possibile attivare o regolare l’uscita supplementare. La funzione di regolazione viene attivata/disattivata mediante il selettore di funzioni 8. ● Il selettore di funzioni 8 è preimpostato di serie sulla posizione ON. La funzione di regolazione è...
  • Page 171 Istruzioni per il montaggio solo per personale specializzato P. 27/48 Indicazione della temperatura della stufa nel funzionamento a un sensore Nel funzionamento a un sensore, il comando della sauna di serie visualizza sola- mente la temperatura nominale. La temperatura effettiva non viene visualizzata. Se il comando della sauna nel funzionamento a un sensore indica la temperatura attraverso la stufa (sensore F1) come temperatura effettiva, deve essere attivato nel menu per il personale tecnico.
  • Page 172 Istruzioni per il montaggio solo per personale specializzato P. 28/48 2. Ruotare la manopola superiore sul simbolo della temperatura (posizione A – vedi punto 9.2 a pagina 31). ► Il simbolo della temperatura lampeggia. ► Nel display superiore appare “SEnB”. 3.
  • Page 173 Istruzioni per il montaggio solo per personale specializzato P. 29/48 Attivazione/disattivazione del sensore a membrana Se sull’uscita supplementare vengono collegati dei pannelli radianti a infrarossi, utilizzare il sensore a membrana P-ISX-FF. Il sensore a membrana deve essere attivato. Procedere nel seguente modo: 1.
  • Page 174 Istruzioni per il montaggio solo per personale specializzato P. 30/48 3. Ruotare la manopola inferiore verso sinistra. ► Nella parte inferiore del display appare “OFF”. ► La funzione di regolazione del ventilatore è disattivata. Attivare il collegamento del dispositivo di sicurezza per lo spegnimento automatico / sensore porta Nelle impostazioni predefinite lo spegnimento automatico è attivato. Se si desidera attivare la funzione del dispositivo di apertura porta, eseguire i passaggi seguenti:...
  • Page 175 Istruzioni per l’uso per l’utilizzatore P. 31/48 9. Elementi di comando 9.1. Denominazione degli elementi di comando Indicatore supplementare Indicazione dell’intensità Selettore di funzioni Interruttore della luce Selettore di intensità Interruttore ON/OFF 9.2. Il selettore di funzioni Con il selettore di funzioni 2 si stabilisce quale funzione deve essere modificata con il selettore di intensità...
  • Page 176 Istruzioni per l’uso per l’utilizzatore P. 32/48 9.3. Selettore di intensità Con il selettore di intensità 3 si modifica l’intensità o la potenza della funzione selezionata sul selettore di funzioni 2. ● Per aumentare la potenza, ruotare il selettore di intensità 3 verso destra. ● Per ridurre la potenza, ruotare il selettore di intensità 3 verso sinistra. Se si preme sul selettore di intensità...
  • Page 177 Istruzioni per l’uso per l’utilizzatore P. 33/48 10.3. Avvio del funzionamento della sauna AVVERTENZA! Pericolo di incendio Gli oggetti infiammabili appoggiati sulla stufa per sauna calda possono infiammarsi e causare incendi. ● Non appoggiare MAI oggetti infiammabili sulla stufa. ● Prima di accendere il comando della sauna, assicurarsi che sulla stufa per sauna non si trovino oggetti infiammabili. 1. Ruotare il selettore di funzioni 2 nella posizione A (temperatura). ►...
  • Page 178 Istruzioni per l’uso per l’utilizzatore P. 34/48 6. Premere sul selettore di intensità 3. ► L’evaporatore viene attivato. ► Il selettore di intensità 3 è acceso. ► Nell’indicazione dell’intensità 4 viene indicata l’umidità attuale presente nella cabina. Se non è stato installato nessun sensore di temperatura e di umidità, viene indicato il valore nominale dell’umidità.
  • Page 179 Istruzioni per l’uso per l’utilizzatore P. 35/48 Per passare da una modalità all'altra, procedere nel seguente modo: 1. Ruotare il selettore di funzioni 2 nella posizione C (uscita supplementare). ► Il simbolo dell’uscita supplementare è acceso. ► Nella visualizzazione d'intensità 4, a seconda della modalità di fun- zionamento, viene visualizzato un valore d'intensità...
  • Page 180 Istruzioni per l’uso per l’utilizzatore P. 36/48 Possibilità di regolazione: ● irradiatore a raggi infrarossi (senza sensore a membrana): 30 - 70 °C ● pannelli radianti a infrarossi (con sensore a membrana): 30 - 50 °C Se la stufa per sauna è già attiva o se viene avviata anche la stufa per sauna, non è...
  • Page 181 Istruzioni per l’uso per l’utilizzatore P. 37/48 10.7. Avvio del ventilatore Con funzione di regolazione attivata Quando la funzione di regolazione del ventilatore è attivata, è possibile regolare la potenza del ventilatore supplementare su una scala da 0 a 100. Se il valore è 0, il ventilatore è...
  • Page 182 Istruzioni per l’uso per l’utilizzatore P. 38/48 1. Avviare le funzioni che devono essere avviate una volta superato il tempo di preselezione. 2. Ruotare il selettore di funzioni 2 nella posizione F (preselezione oraria). ► Nell’indicazione dell’intensità 4 viene visualizzata la preselezione oraria impostata per ultima.
  • Page 183 Istruzioni per l’uso per l’utilizzatore P. 39/48 10.11. Attivazione Stand-by per telecontrollo Secondo la norma EN 60335-2-53, i comandi della sauna con funzione di avvio remoto devono essere impostati manualmente sulla modalità di funzionamento “Stand-by per telecontrollo”. Questa attivazione deve essere fatta dopo ogni operazione di avvio remoto e arresto remoto.
  • Page 184 Istruzioni per l’uso per l’utilizzatore P. 40/48 La porta si apre, sul display compare l'avvertenza "door" - in modalità “stand-by per azionamento remoto”: Per proseguire la modalità, la porta deve essere chiusa e la manopola inferiore deve essere premuta due volte. ► Sul display viene visualizzato di nuovo il conto alla rovescia (30 sec.) - nel funzionamento in corso o con uscita di avvio remoto abilitata (per get- toniera...
  • Page 185 Istruzioni per l’uso per l’utilizzatore P. 41/48 11. Programmi utente Utilizzando i programmi utente è possibile memorizzare e richiamare nuova- mente le impostazioni della sauna preferite. Sono disponibili 5 programmi utente preimpostati che l’utente può modificare a suo piacimento. Le impostazioni delle seguenti funzioni vengono memorizzate nei programmi utente: ●...
  • Page 186 Istruzioni per l’uso per l’utilizzatore P. 42/48 1. Avviare tutte le funzioni che devono essere attivate con il programma utente con l’intensità desiderata. 2. Ruotare il selettore di funzioni 2 nella posizione H (programmi utente). ► Il simbolo utente è acceso. 3.
  • Page 187 Istruzioni per l’uso per l’utilizzatore P. 43/48 13. Pulizia e manutenzione 13.1. Pulizia ATTENZIONE! Danni all’apparecchio Il comando della sauna è protetto dagli spruzzi d’acqua, tuttavia il contatto diretto con l’acqua può danneggiare l’apparecchio. ● NON immergere MAI l’apparecchio in acqua. ●...
  • Page 188 Istruzioni per il montaggio solo per personale specializzato P. 44/48 15. Risoluzione dei problemi 15.1. Messaggi di errore Il comando della sauna è equipaggiato con un software di diagnosi che control- la gli stati del sistema durante l’accensione e il funzionamento. Non appena il software di diagnosi rileva un guasto, il comando della sauna spegne la stufa.
  • Page 189 Istruzioni per l’uso per l’utilizzatore P. 45/48 15.2. Indicazione di mancanza d'acqua (solo PRO C3) Il comando della sauna, nella modalità di funzionamento combinato, dispone di uno spegnimento automatico in caso di mancanza d’acqua, a condizione che la stufa combinata supporti questa funzione. Se il serbatoio dell’acqua dell’evaporatore è...
  • Page 190 Istruzioni per uso e montaggio P. 46/48 16. Specifiche tecniche Condizioni ambientali Temperatura di stoccaggio: da -25 °C a +70 °C Temperatura ambiente: da -10 °C a +40 °C Umidità dell’aria: max 95% Comando della sauna Dimensioni: 307 x 175 x 57 mm Tensione di commutazione / trifase 3N: 400 V AC Frequenza:...
  • Page 191 Istruzioni per uso e montaggio P. 47/48 Sicurezza termica Sensore della stufa con fusibile termico di protezione (temperatura di spegni- mento 139 °C) Possibilità di impostare il limite del tempo di riscaldamento automatico (6 h, 12 h, 18 h, 24 h)* Funzionamento a scelta a uno o due sensori Cavi di alimentazione Cavo di alimentazione:...
  • Page 192 Istruzioni per uso e montaggio P. 48/48...
  • Page 193 Saunabesturing PRO C2 / PRO C3 MONTAGE- EN GEBRUIKSAANWIJZING Nederlands PRO-C2 / 1-015-448 PRO-C3 / 1-015-451 Versie 07/24 Ident-nr. 1-026-969...
  • Page 194 Inhoudsopgave 1. Over deze handleiding 2. Belangrijke aanwijzingen voor uw veiligheid 2.1. Reglementair gebruik 2.2. Veiligheidsvoorschriften voor de monteur 2.3. Veiligheidsaanwijzingen voor de gebruiker 3. Productbeschrijving 3.1. Leveromvang 3.2. Optioneel toebehoren 3.3. Productfuncties 3.4. Saunabedrijfsmodi 3.5. Voelerbedrijfsmodi 4. Montage 4.1. Saunabesturing monteren 4.2.
  • Page 195 5.10. Veiligheidsuitschakeling / deursensor aansluiten 5.11. Starten op afstand 5.12. Statusuitgang 5.13. Installatie afronden 6. Controles uitvoeren 7. Aansluitschema 8. Inbedrijfstelling 8.1. Instelling van de functieselectieschakelaar 8.2. Instellingen in het technicusmenu 9. Bedieningselementen 9.1. Aanduiding van de bedienelementen 9.2. De functieselector 10.
  • Page 196 11. Gebruikersprogramma’s 11.1. Vooringestelde gebruikersprogramma’s 11.2. Eigen gebruikersprogramma maken 12. De Eco-functie 13. Reiniging en onderhoud 13.1. Reiniging 13.2. Onderhoud 14. Afvoer 15. Probleemoplossing 15.1. Foutmeldingen 15.2. Watertekortweergave (alleen PRO C3) 15.3. Zekeringen 16. Technische gegevens...
  • Page 197 Montage- en gebruiksaanwijzing Pag. 5/48 1. Over deze handleiding Lees deze montage- en gebruiksaanwijzing goed door en bewaar deze in de buurt van de saunabesturing. Zo kunt u te allen tijde informatie over uw veiligheid en de bediening nalezen. U vindt deze montage- en gebruiksaanwijzing ook op onze website: www.mediabank.harvia.com Symbolen in waarschuwingen In deze montage- en gebruiksaanwijzing staat bij werkzaamheden die gevaarlijk...
  • Page 198 Montage- en gebruiksaanwijzing Pag. 6/48 2. Belangrijke aanwijzingen voor uw veiligheid De saunabediening PRO C2 / PRO C3 is gebouwd conform erkende veiligheidstechnische voorschriften. Toch kunnen bij het gebruik gevaren ontstaan. Neem daarom de volgende veiligheidsaanwijzin- gen en de speciale waarschuwingsaanwijzingen in de afzonderlijke hoofdstukken in acht.
  • Page 199 Montage- en gebruiksaanwijzing Pag. 7/48 2.2. Veiligheidsvoorschriften voor de monteur ● De montage mag alleen door een elektricien of een vergelijkbaar gekwalificeerde persoon worden uitgevoerd. ● Werkzaamheden aan de saunabesturing mogen alleen in span- ningsvrije toestand worden uitgevoerd. ● Op de plaats van opstelling moet een volledige scheidingsinrichting met complete uitschakeling overeenkomstig de overspannings- gcategorie III worden aangebracht.
  • Page 200 Montage- en gebruiksaanwijzing Pag. 8/48 2.3. Veiligheidsaanwijzingen voor de gebruiker ● De saunabesturing mag niet door kinderen onder 8 jaar worden gebruikt. ● De saunabesturing mag door kinderen boven 8 jaar, door per- sonen met verminderd fysisch, sensorisch of mentaal vermogen en door personen met gebrek aan kennis en ervaring onder de volgende voorwaarden worden gebruikt: –...
  • Page 201 Montage- en gebruiksaanwijzing Pag. 9/48 3. Productbeschrijving 3.1. Leveromvang ● Saunabesturing ● Kachelvoeler met geïntegreerde oververhittingsbeveiliging ● Montagemateriaal 3.2. Optioneel toebehoren ● Bankvoeler (1-009-231 / O-F2) ● Vochtigheids-temperatuurvoeler (1-010-081 / O-FTS2) ● Folievoeler (1-014-445 / P-ISX-FF) ● Vermogensuitbreiding (1-008-779 / O-S2-18, 1-009-280 / O-S2-30) ●...
  • Page 202 Montage- en gebruiksaanwijzing Pag. 10/48 ● Extra uitgang Naar keuze dimmen (tot 500 W), schakelen (tot 3,5 kW) of regelen van de cabinetemperatuur via de extra uitgang. Extra uitgang heeft geen oververhittingsbeveiliging. Daarom mogen voor de extra uitgang alleen intrinsiek veilige apparaten worden gebruikt. –...
  • Page 203 Montage- en gebruiksaanwijzing Pag. 11/48 ● Nadroogprogramma Na de combimodus wordt het nadroogprogramma automatisch gestart om de vorming van schimmel en rot in de saunacabine te vermijden. Hierbij wordt de saunacabine bij ingeschakelde ventilator tot 80 °C opgewarmd. Voor de duur kan een waarde tussen OFF - 60 minuten worden geselecteerd. 3.4.
  • Page 204 Montage- en gebruiksaanwijzing Pag. 12/48 De maximaal instelbare vochtigheidswaarde richt zich in de eenvoelermodus naar de temperatuur boven de kachel en de vochtigheid wordt verdeeld. In het display van de saunabesturing wordt nu de gewenste waarde voor vochtigheid (in % relatieve luchtvochtigheid) weergegeven. De werkelijke vochtigheid in de saunacabine is bij verdeelde vochtigheid afhankelijk van de grootte van de cabine en het verdampingsvermogen en kan afwijken van de ingestelde gewenste waarde.
  • Page 205 Montagehandleiding uitsluitend voor vakpersoneel Pag. 13/48 4. Montage 4.1. Saunabesturing monteren LET OP! Schade aan het apparaat De saunabesturing is spatwaterdicht. Toch kan rechtstreeks contact met water het apparaat beschadigen. ● Monteer de saunabesturing op een droge plaats waar een maximale lucht- vochtigheid van 95% niet wordt overschreden.
  • Page 206 Montagehandleiding uitsluitend voor vakpersoneel Pag. 14/48 Om de saunabesturing te monteren, voert u de volgende stappen uit: 1. Draai twee kruiskopschroeven (16 mm) op een hoogte van ongeveer 1,70 m tot op een afstand van 7 mm in de saunawand. De beide schroeven moeten 145 mm van elkaar verwijderd zijn (zie Afb.1).
  • Page 207 Montagehandleiding uitsluitend voor vakpersoneel Pag. 15/48 4.2. Kachelvoeler F1 met oververhittingsbeveiliging monteren Let bij de montage van de kachelvoeler op volgende punten: ● De kachelvoeler moet aan de achterkant van de kachel boven het midden van de saunakachel worden gemonteerd. Daarbij dient een afstand van ongeveer 15 cm tot het cabineplafond te worden aangehouden.
  • Page 208 Montagehandleiding uitsluitend voor vakpersoneel Pag. 16/48 4.3. Bankvoeler F2 (optioneel) monteren De bankvoeler moet op de cabinewand boven de achterste zitbank worden ge- monteerd. Daarbij dient een afstand van ongeveer 15 cm tot het cabineplafond te worden aangehouden. Om de bankvoeler te monteren, voert u de volgende stappen uit: 1.
  • Page 209 Montagehandleiding uitsluitend voor vakpersoneel Pag. 17/48 5. Elektrische aansluiting LET OP! Schade aan het apparaat ● De saunabesturing mag enkel worden gebruikt voor de bediening en regeling van 3 verwarmingscircuits met een verwarmingsvermogen van max. 3,5 kW per verwarmingscircuit. Het maximale verdampervermogen (alleen PRO C3) bedraagt 3,5 kW.
  • Page 210 Montagehandleiding uitsluitend voor vakpersoneel Pag. 18/48 Let bij de elektrische aansluiting van de saunabediening op volgende punten: ● De montage mag alleen door een elektricien of een vergelijkbaar gekwalifi- ceerde persoon worden uitgevoerd. Houd er rekening mee dat in geval van garantieclaim een kopie van de rekening van het gespecialiseerde elektrobedrijf moet worden voorgelegd. ●...
  • Page 211 Montagehandleiding uitsluitend voor vakpersoneel Pag. 19/48 5.4. Extra uitgang (optioneel) aansluiten De extra uitgang kan bijvoorbeeld voor infraroodstralers of infrarood-warmtepla- ten worden gebruikt. 1. Steek de aansluitkabel van het extra apparaat door de kabeldoorvoeringen 7 in het aansluitbereik voor 230 V / 400 V f. 2.
  • Page 212 Montagehandleiding uitsluitend voor vakpersoneel Pag. 20/48 5.7. Bankvoeler F2 (optioneel) aansluiten 1. Geleid de bankvoelerkabels door de kabeldoorvoering 4 in het aansluit- bereik voor laagspanning 1. 2. Sluit de kachelvoelerkabels aan op de klemmen met het opschrift "F2" op klemmenstrook 2. 5.8.
  • Page 213 Montagehandleiding uitsluitend voor vakpersoneel Pag. 21/48 5.10. Veiligheidsuitschakeling / deursensor aansluiten Volgens EN 60335-2-53 mogen saunabesturingen met afstandsbediening al- leen worden gebruikt voor de besturing en regeling van een saunakachel die geslaagd is voor de afdekproef conform paragraaf 19.101. Alternatief kan een desbetreffende veiligheidsuitschakeling / deuropener worden gemonteerd. Deze schakelt de saunakachel uit wanneer voorwerpen (bijv.
  • Page 214 Montagehandleiding uitsluitend voor vakpersoneel Pag. 22/48 6. Controles uitvoeren WAARSCHUWING! De volgende controles worden uitgevoerd bij ingeschakelde stroom- toevoer. Er bestaat gevaar voor een elektrische schok. ● Raak NOOIT onderdelen aan die onder spanning staan. De volgende controles moeten worden uitgevoerd door een erkende elektricien. 1.
  • Page 215 Montagehandleiding uitsluitend voor vakpersoneel Pag. 23/48 7. Aansluitschema...
  • Page 216 Montagehandleiding uitsluitend voor vakpersoneel Pag. 24/48 8. Inbedrijfstelling 8.1. Instelling van de functieselectieschakelaar Via de functieschakelaar in het aan- sluitbereik voor laagspanning kun- nen verschillende productfuncties worden geactiveerd. De afbeelding rechts toont de standaardinstelling van de functieschakelaar. Houd er rekening mee dat na wijzi- gingen de besturing 10 seconden moet worden uitgeschakeld, om de instellingen op te slaan.
  • Page 217 Montagehandleiding uitsluitend voor vakpersoneel Pag. 25/48 Fasenroulatie activeren/deactiveren De fasenroulatie wordt via de functiekeuzeschakelaar 3 geactiveerd resp. ge- deactiveerd. ● Standaard staat de functiekeuzeschakelaar 3 in de ON-stand. De fasenrou- latie is dan geactiveerd. ● Wanneer u de fasenroulatie wilt deactiveren, zet u de functieschakelaar 3 in de OFF-stand.
  • Page 218 Montagehandleiding uitsluitend voor vakpersoneel Pag. 26/48 Bedrijfsmodus van de extra uitgang instellen De extra uitgang kan naar wens gedimd of geschakeld worden. De dimfunctie wordt via de functiekeuzeschakelaar 8 geactiveerd resp. gedeactiveerd. ● Standaard bevindt de functieschakelaar 8 zich in de ON-positie. De dimfunctie is zo geactiveerd.
  • Page 219 Montagehandleiding uitsluitend voor vakpersoneel Pag. 27/48 Kacheltemperatuur in modus met een voeler weergeven In de modus met een voeler geeft de saunabediening standaard alleen de inge- stelde temperatuur weer. De werkelijke temperatuur wordt niet weergegeven. Als de saunabediening in modus met een voeler de temperatuur boven de ka- chel (F1-voeler) als werkelijke temperatuur moet weergeven, moet deze in het technicusmenu worden geactiveerd.
  • Page 220 Montagehandleiding uitsluitend voor vakpersoneel Pag. 28/48 2. Draai de bovenste draaiknop op het temperatuursymbool (positie A – zie punt 9.2 op pagina 31). ► Het temperatuursymbool knippert. ► In het bovenste display verschijnt „SEnB”. 3. Druk meerdere keren op de onderste draaiknop tot in het bovenste display „ISt2”...
  • Page 221 Montagehandleiding uitsluitend voor vakpersoneel Pag. 29/48 Folievoeler activeren/deactiveren Als aan de extra uitgang infrarood-warmteplaten worden aangesloten, moet de folievoeler P-ISX-FF worden gebruikt. De folievoeler moet worden geactiveerd. Voer hiervoor volgende stappen uit: 1. Roep het technicusmenu op (zie 26). 2. Draai de bovenste draaiknop op het symbool extra uitgang (positie C – zie punt 9.2 op pagina 31).
  • Page 222 Montagehandleiding uitsluitend voor vakpersoneel Pag. 30/48 3. Draai de onderste draaiknop naar links. ► In het onderste display verschijnt "OFF". ► De dimfunctie van de ventilator geactiveerd. Veiligheidsuitschakeling / deursensor activeren Standaard is de veiligheidsuitschakeling geactiveerd. Als u de deuropener-functie wilt activeren, voert u volgende stappen uit: 1.
  • Page 223 Gebruiksaanwijzing voor de gebruiker Pag. 31/48 9. Bedieningselementen 9.1. Aanduiding van de bedienelementen Aanvullende weergave Intensiteitsweergave Functieselector Lichtschakelaar Intensiteitsselector IN/UIT-schakelaar 9.2. De functieselector Met de functieselector 2 bepaalt u welke functie met de intensiteitsselector 3 moet worden gewijzigd. De functieselector 2 brandt als de saunabediening is ingeschakeld.
  • Page 224 Gebruiksaanwijzing voor de gebruiker Pag. 32/48 9.3. De intensiteitsselector Met de intensiteitsselector 3 wijzigt u de intensiteit resp. het vermogen van de functie die op de functieselector 2 is geselecteerd. ● Draai de intensiteitsselector 3 naar rechts om het vermogen te verhogen. ●...
  • Page 225 Gebruiksaanwijzing voor de gebruiker Pag. 33/48 10.3. Saunamodus starten WAARSCHUWING! Brandgevaar Brandbare voorwerpen die op de hete saunakachel liggen, kunnen ont- vlammen en brand veroorzaken. ● Leg NOOIT brandbare voorwerpen op de saunakachel. ● Controleer of er GEEN brandbare voorwerpen op de saunakachel liggen voordat u de saunabesturing inschakelt.
  • Page 226 Gebruiksaanwijzing voor de gebruiker Pag. 34/48 6. Druk op de intensiteitsselector 3. ► De verdamper wordt ingeschakeld. ► De intensiteitsselector 3 brandt. ► In de intensiteitsweergave 4 wordt de actuele vochtigheid in de cabine weergegeven. Als geen vochtigheidstemperatuurvoeler is gemonteerd, wordt de moet-vochtigheid weergegeven.
  • Page 227 Gebruiksaanwijzing voor de gebruiker Pag. 35/48 Ga als volgt te werk, om tussen beide bedrijfsmodi te schakelen: 1. Draai de functieselector 2 in de positie C (extra uitgang). ► Het extra uitgang-symbool brandt. ► In de intensiteitsweergave 4 wordt afhankelijk van de bedrijfsmodus een intensiteitswaarde of een temperatuur weergegeven.
  • Page 228 Gebruiksaanwijzing voor de gebruiker Pag. 36/48 Instelmogelijkheden: ● Infraroodstralers (zonder folievoeler): 30 - 70° C ● Infrarood-warmteplaten (met folievoeler): 30 - 50° C Als de saunakachel al actief is resp. de saunakachel aanvullend wordt gestart, is geen temperatuurregeling van de extra uitgang mogelijk. De bedrijfsmodus wordt automatisch op vermogensregeling gezet en de extra uitgang loopt op het hoogste niveau verder.
  • Page 229 Gebruiksaanwijzing voor de gebruiker Pag. 37/48 10.7. Ventilator starten Bij geactiveerde dimfunctie Wanneer de dimfunctie van de ventilator is geactiveerd, kunt u het vermogen van de ventilator op een schaal van 0 tot 100 instellen. Bij de waarde 0 is de ventilator uitgeschakeld.
  • Page 230 Gebruiksaanwijzing voor de gebruiker Pag. 38/48 1. Start de functies die na afloop van de voorkeuzetijd moeten worden gestart. 2. Draai de functieselector 2 in de positie F (voorselectietijd). ► In de intensiteitsweergave 4 wordt de laatst ingestelde voorselectietijd weergegeven. 3. Stel met de intensiteitsselector 3 de gewenste voorselectietijd in. 4. Druk op de intensiteitsselector 3. ►...
  • Page 231 Gebruiksaanwijzing voor de gebruiker Pag. 39/48 10.11. Stand-by voor bediening op afstand activeren Conform EN 60335-2-53 moeten saunabesturingen met startfunctie op afstand handmatig op de bedrijfsmodus „Stand-by voor bediening op afstand” worden gezet. Deze activering moet na elke start en stop op afstand opnieuw worden uitgevoerd.
  • Page 232 Gebruiksaanwijzing voor de gebruiker Pag. 40/48 Deur wordt geopend - op het display verschijnt waarschuwing „door“ - in de modus „Stand-by voor bediening op afstand“: Om de modus voort te zetten moet de deur worden gesloten en twee keer op de onderste draairegelaar worden gedrukt. ► Op het display wordt opnieuw de countdown (30 seconden) getoond.
  • Page 233 Gebruiksaanwijzing voor de gebruiker Pag. 41/48 11. Gebruikersprogramma’s Met de gebruikersprogramma’s kunnen gewenste sauna-instellingen worden opgeslagen en weer worden opgeroepen. Er zijn 5 vooringestelde gebruiker- sprogramma’s beschikbaar die volgens de voorstellingen van de gebruikers kunnen worden aangepast. De instellingen van volgende functies worden in de gebruikersprogramma’s opgeslagen: ●...
  • Page 234 Gebruiksaanwijzing voor de gebruiker Pag. 42/48 1. Start alle functies die met het gebruikersprogramma moeten worden inge- schakeld, met de gewenste intensiteit. 2. Draai de functieselector 2 in de positie H (gebruikersprogramma's). ► Het gebruikersymbool brandt. 3. Selecteer met de intensiteitsregelaar 3 onder welk nummer (1 - 5) het nieuwe gebruikersprogramma moet worden opgeslagen.
  • Page 235 Gebruiksaanwijzing voor de gebruiker Pag. 43/48 13. Reiniging en onderhoud 13.1. Reiniging LET OP! Schade aan het apparaat De saunabesturing is spatwaterdicht. Toch kan rechtstreeks contact met water het apparaat beschadigen. ● Dompel het apparaat NOOIT onder in water. ● Giet geen water over het apparaat. ●...
  • Page 236 Montagehandleiding uitsluitend voor vakpersoneel Pag. 44/48 15. Probleemoplossing 15.1. Foutmeldingen De saunabesturing is uitgerust met diagnosesoftware die de systeemtoestanden controleert bij inschakeling en tijdens het bedrijf. Zodra de diagnosesoftware een fout vaststelt, schakelt de saunabesturing de saunakachel uit. Fouten worden door een herhaaldelijke, akoestische waarschuwingstoon, en door knipperen van de functieselector 2 en van de intensiteitsselector 3 weerge- geven.
  • Page 237 Gebruiksaanwijzing voor de gebruiker Pag. 45/48 15.2. Watertekortweergave (alleen PRO C3) De saunabesturing beschikt in de combimodus over een automatische uitscha- keling bij watergebrek, voor zover uw combikachel dit ondersteunt. Als de watertank van de verdamper leeg is, wordt dit aangegeven met een her- haaldelijke akoestische waarschuwingstoon en de tekst "FILL"...
  • Page 238 Montage- en gebruiksaanwijzing Pag. 46/48 16. Technische gegevens Omgevingsomstandigheden Opslagtemperatuur: -25°C tot +70°C Omgevingstemperatuur: -10°C tot +40°C Luchtvochtigheid: max. 95% Saunabesturing Afmetingen: 307 x 175 x 57 mm Schakelspanning / driefasig 3N: 400 V AC Frequentie: 50 Hz Schakelvermogen / verwarmingsapparaat: 3 x 3,5 kW Schakelstroom per fase / verwarmingsapparaat: 16 A...
  • Page 239 Montage- en gebruiksaanwijzing Pag. 47/48 Thermische veiligheid Kachelvoeler met oververhittingsbeveiliging (139°C uitschakeltemperatuur) Automatische begrenzing van de verwarmingstijd instelbaar (6 u, 12 u, 18 u, 24 u)* Naar keuze eenvoelermodus of tweevoelermodus Aansluitkabels Voedingskabel: min. 5 x 2,5 mm² Kachelvoedingskabel (temperatuurbestendig tot 150°C): min.
  • Page 240 Montage- en gebruiksaanwijzing Pag. 48/48...
  • Page 241 Bastustyrenhet PRO C2 / PRO C3 MONTERINGS- OCH BRUKSANVISNING Svenska PRO-C2 / 1-015-448 PRO-C3 / 1-015-451 Version 07/24 ID-nr: 1-026-969...
  • Page 242 Innehållsförteckning 1. Om monterings- och bruksanvisningen 2. Viktig säkerhetsinformation 2.1. Ändamålsenlig användning 2.2. Säkerhetsanvisningar för installatören 2.3. Säkerhetsanvisningar för användaren 3. Produktbeskrivning 3.1. Leveransomfattning 3.2. Tillbehör 3.3. Funktioner 3.4. Driftsätt 3.5. Driftsätt givare 4. Montering 4.1. Montera styrenhet 4.2. Montera aggregatgivare F1 med övertemperaturskydd 4.3.
  • Page 243 5.12. Statusutgång 5.13. Ansluta installationen 6. Genomföra kontroller 7. Kopplingsschema 8. Driftstart 8.1. Ställa in funktionsomkopplare 8.2. Inställningar i Teknikermenyn 9. Kontrollelement/display 9.1. Beteckning över manöverreglage 9.2. Funktionsväljaren 10. Användning 10.1. Slå på belysningen 10.2. Slå på styrenheten 9.3. Intensitetsväljaren 10.3.
  • Page 244 11. Användarprogram 11.1. Förinställda användarprogram 11.2. Skapa egna användarprogram 12. Eco-funktionen 13. Rengöring och underhåll 13.1. Rengöring 13.2. Underhåll 14. Avfallshantering 15. Problemlösning 15.1. Felmeddelanden 15.2. Indikering för vattenbrist (endast PRO C3) 15.3. Säkringar 16. Tekniska data...
  • Page 245 Monterings- och bruksanvisning S. 5/48 1. Om monterings- och bruksanvisningen Läs hela monterings- och bruksanvisningen noga och förvara den sedan i närheten av bastustyrenheten. Du kan då när som helst läsa de specifika säkerhets- och användningsanvisningarna. Den här monterings- och bruksanvisningen kan även laddas ner från vår webbsida, www.mediabank.harvia.com Symboler och varningar I den här monterings- och bruksanvisningen används olika varningssymboler vid avsnitt som beskriver situationer som kan medföra fara eller risker av olika slag.
  • Page 246 Monterings- och bruksanvisning S. 6/48 2. Viktig säkerhetsinformation Styrenheten PRO C2/PRO C3 har konstruerats och tillverkats enligt vedertagna säkerhetstekniska regler. Det kan ända uppstå vissa risker under användningen. Följ alltid nedanstående säkerhetsan- visningar och observera de särskilda varningarna i resp. kapitel. Observera även säkerhetsanvisningarna till anslutna apparater.
  • Page 247 Monterings- och bruksanvisning S. 7/48 2.2. Säkerhetsanvisningar för installatören ● Montering/installation får endast utföras av elektriker. ● Arbeten på bastustyrenheten får endast genomföras i spän- ningslöst tillstånd. ● På plats ska en allpolig frånskiljare med komplett avstängning enligt överspänningskategori III installeras. ●...
  • Page 248 Monterings- och bruksanvisning S. 8/48 2.3. Säkerhetsanvisningar för användaren ● Barn under 8 år får inte använda bastustyrenheten. ● Under följande förutsättningar får bastustyrenheten användas av barn över 8 år, av personer med nedsatt psykisk, sensorisk eller mental förmåga och av personer som saknar erfarenhet och kunskap med/om liknande utrustningar: –...
  • Page 249 Monterings- och bruksanvisning S. 9/48 3. Produktbeskrivning 3.1. Leveransomfattning ● Bastustyrenhet ● Aggregatgivare med integrerat övertemperaturskydd ● Monteringsmaterial 3.2. Tillbehör ● Bänkgivare (1-009-231/O-F2) ● Fukt-temperaturgivare (1-010-081/O-FTS2) ● Foliegivare (1-014-445/P-ISX-FF) ● Effektförstärkning (1-008-779/O-S2-18, 1-009-280/O-S2-30) ● Vippbrytare (SFE-xxxxx) ● Dörrsensor Home (1-052-723 / SAB00103) ●...
  • Page 250 Monterings- och bruksanvisning S. 10/48 ● Extrautgång Reglera (upp till 500 W), aktivera/avaktivera (upp till 3,5 kW) eller reglera temperaturen i bastun via extrautgången. Extrautgången har inget övertemperaturskydd. Därför får endast egensäkra enheter anslutas till extrautgången. – Infraröda lampor som ansluts till extrautgången måste vara försedda med övertemperaturskydd.
  • Page 251 Monterings- och bruksanvisning S. 11/48 3.4. Driftsätt Styrenheten PRO B2 möjliggör bastudrift. Styrenheten Pro C3 har två driftsätt, bastu- och kombidrift. Bastudrift I bastudrift skapas det torr värme. Temperaturen i bastun är hög (80 till 100 °C). Fukthalten är låg, max. 10 %. Kombidrift I kombidrift är både bastuaggregatet och förångaren i drift.
  • Page 252 Monterings- och bruksanvisning S. 12/48 Drift med bänkgivare (F2) Drift med två givare är aktiverad från fabrik. Vid drift med två givare monteras en andra temperaturgivare (bänkgivare) ovanför den bakre bastubänken. Bastustyrenheten visar temperaturen från bänkgivaren som faktisk temperatur. Vid drift med två givare med bänkgivare är fuktigheten justerad. I displayen på styrenheten visas bara börvärdet för fuktighet (i % relativ fuktighet).
  • Page 253 Monteringsanvisning endast för fackpersonal S. 13/48 4. Montering 4.1. Montera styrenhet VARNING! Skador på enheten Bastustyrenheten är skyddad mot stänkvatten, men apparaten kan skadas vid direkt kontakt med vatten. ● Montera bastustyrenheten på ett torrt ställe där max. luftfuktigheten aldrig överskrider 95 %.
  • Page 254 Monteringsanvisning endast för fackpersonal S. 14/48 Genomför följande steg för att montera bastustyrenheten: 1. Skruva in två stjärnskruvar (16 mm) på ca 1,70 m höjd i bastuväggen tills 7 mm sticker ut. De båda skruvarna måste ha ett avstånd på 145 mm (se Bild1). Bild1 Position på...
  • Page 255 Monteringsanvisning endast för fackpersonal S. 15/48 4.2. Montera aggregatgivare F1 med övertemperaturskydd Observera följande punkter vid montering av aggregatgivaren: ● Aggregatgivaren ska monteras på aggregatets baksida ovanför mitten av aggregatet. Den måste sitta minst 15 cm från bastuns tak. ● Aggregatgivaren ska monteras så att den inte påverkas av inströmmande luft. Genomför följande steg för att montera aggregatgivaren (se Bild3): 1.
  • Page 256 Monteringsanvisning endast för fackpersonal S. 16/48 4.3. Montera bänkgivare F2 (tillval) Bänkgivaren ska monteras på bastuväggen ovanför den bakre bastubänken. Den måste sitta minst 15 cm från bastuns tak. Genomför följande steg för att montera bänkgivaren: 1. Dra den 2-poliga bänkgivarledningen genom bastuväggen till bänkgivarens monteringsplats och fixera ledningen med kabelklämmor.
  • Page 257 Monteringsanvisning endast för fackpersonal S. 17/48 5. Elanslutning OBS! Skador på enheten ● Bastustyrenheten får endast användas för att styra och reglera 3 värmekret- sar med en värmeeffekt på max. 3,5 kW per värmekrets. Max. förångareffekt (endast PRO C3) är 3,5 kW. Max. effekt på extrautgången är 3,5 kW. Anslutningsområde för lågspänning Kabelgenomföring för aggregatledning Kopplingsplint för säkerhetsavstängning, Kabelgenomföring för försörjningsledning fjärrstart, statusutgång och givarledningar Kabelhål för effektförstärkning Funktionsomkopplare Kabelhål för belysning och fläkt...
  • Page 258 Monteringsanvisning endast för fackpersonal S. 18/48 Observera följande punkter vid elektrisk anslutning av bastustyrenheten: ● Montering/installation får endast utföras av elektriker. Observera: Vid garantianspråk ska en kopia på fakturan från den elek- triker som har utfört arbetet bifogas. ● Arbeten på bastustyrenheten får endast genomföras i spänningslöst tillstånd. ●...
  • Page 259 Monteringsanvisning endast för fackpersonal S. 19/48 5.4. Ansluta extra utgång (tillval) Extrautgången kan t.ex användas för infraröd-lampor eller infraröd-värmeplattor. 1. Dra ledningen för extraapparat genom hålen 7 till anslutningsområdet för 230 V/400 V f. 2. Anslut ledningen enligt elschemat på kopplingsplinten c . Observera bruks- anvisningen och säkerhetsanvisningarna till respektive apparat.
  • Page 260 Monteringsanvisning endast för fackpersonal S. 20/48 5.7. Ansluta bänkgivare F2 (tillval) 1. Dra bänkgivarens ledningar genom hålet 4 till anslutningsområdet för lågspänning 1. 2. Anslut bänkgivarens ledningar till klämmorna med texten ”F2” på kopplings- plinten 2. 5.8. Ansluta fukt-temperaturgivare FTS2 (tillval, endast PRO C3) 1.
  • Page 261 Monteringsanvisning endast för fackpersonal S. 21/48 5.10. Ansluta säkerhetsavstängning/dörrsensor Enligt EN 60335-2-53 får bastustyrenheter med fjärrstyrning endast användas för bastuaggregat som har genomgått och klarat ett övertäckningstest enligt avsnitt 19.101. Alternativt kan en säkerhetsavstängning/dörröppnare installeras. De stänger av aggregatet när föremål (t.ex. en handduk) ligger på aggregatet eller om bastudörren öppnas.
  • Page 262 Monteringsanvisning endast för fackpersonal S. 22/48 6. Genomföra kontroller VARNING! Följande kontroller genomförs med strömmen påslagen. Risk för strömstötar. ● Vidrör ALDRIG spänningsförande delar. Följande kontroller måste genomföras av en behörig elektriker. 1. Kontrollera jordledningarnas kontakt på skyddsledaranslutningen. 2. Kontrollera aggregatgivarens F1 övertemperaturskydd. a.
  • Page 263 Monteringsanvisning endast för fackpersonal S. 23/48 7. Kopplingsschema...
  • Page 264 Monteringsanvisning endast för fackpersonal S. 24/48 8. Driftstart 8.1. Ställa in funktionsomkopplare Olika produktfunktioner kan akti- veras via funktionsomkopplaren i anslutningsområdet för lågspänning. Bilden till höger visar standardinställ- ningen på funktionsomkopplaren. Observera att styrningen måste stängas av i 10 sek. efter ändring- ar för att kunna spara inställningar.
  • Page 265 Monteringsanvisning endast för fackpersonal S. 25/48 Aktivera/avaktivera separat fasstyrning Separat fasstyrning aktiveras/avaktiveras via funktionsomkopplaren 3. ● Som standardinställning står funktionsomkopplaren 3 i ON-läge. Separat fasstyrning är därmed aktiverat. ● Om man vill avaktivera separat fasstyrning ska funktionsomkopplaren 3 ställas i OFF-läge. Fjärrstart-frigivning Med hjälp av funktionsomkopplaren 4 kan man välja funktionen Fjärrstartsutgång (observera EN60335-2-53).
  • Page 266 Monteringsanvisning endast för fackpersonal S. 26/48 Ställa in driftläge på extrautgången Extrautgången kan regleras eller aktiveras/avaktiveras. Regleringsfunktionen aktiveras/avaktiveras via funktionsomkopplaren 8. ● Som standardinställning står funktionsomkopplaren 8 i ON-läge. Reglerings- funktionen är därmed aktiverad. ● Om man vill avaktivera regleringsfunktionen på extrautgången ska funktions- omkopplaren 8 ställas i OFF-läge.
  • Page 267 Monteringsanvisning endast för fackpersonal S. 27/48 Visa aggregattemperatur i drift med en givare I drift med en givare visar styrenheten som standard bara avsedd temperatur. Är-temperatur visas inte. När styrenheten ska visa temperaturen över aggrega- tet i drift med en givare (F1-givare) som är-temperatur, måste detta aktiveras i Teknikermenyn.
  • Page 268 Monteringsanvisning endast för fackpersonal S. 28/48 2. Vrid den övre vridknappen till temperatursymbolen (position A – se punkt 9.2 på sidan 31). ► Temperatursymbolen blinkar. ► På den övre displayen visas ”SEnB”. 3. Tryck flera gånger på den nedre vridknappen tills ”ISt2” visas på den övre displayen. 4. Vrid den nedre vridknappen åt vänster eller höger för att aktivera resp. avaktivera funktionen.
  • Page 269 Monteringsanvisning endast för fackpersonal S. 29/48 Aktivera/avaktivera foliegivare Om infraröda värmeplattor ansluts till extrautgången måste foliegivaren P-ISX-FF användas. Foliegivaren måste aktiveras. Gör på följande sätt: 1. Öppna Teknikermenyn (se 26). 2. Vrid den övre vridknappen till extrautgångssymbolen (position C – se punkt 9.2 på...
  • Page 270 Monteringsanvisning endast för fackpersonal S. 30/48 3. Vrid den nedre vridknappen åt vänster. ► På den nedre displayen visas ”OFF”. ► Som standard är fläktens regleringsfunktion avaktiverad. Aktivera säkerhetsavstängning/dörrsensor Som standard är säkerhetsavstängningen aktiverad. Om du vill aktivera funktio- nen dörröppnare, genomför följande steg: 1. Öppna Teknikermenyn (se 26). 2.
  • Page 271 Bruksanvisning för användaren: S. 31/48 9. Kontrollelement/display 9.1. Beteckning över manöverreglage Extradisplay Intensitetsdisplay Funktionsväljare Belysningsknapp Intensitetsväljare PÅ/AV-knapp 9.2. Funktionsväljaren Med funktionsväljaren 2 bestämmer du vilken funktion som ska ändras med intensitetsväljaren 3. Funktionsväljaren 2 tänds när styrenheten slås på. A Temperatur B Fukt (endast PRO C3) C Extrautgång D Belysning...
  • Page 272 Bruksanvisning för användaren: S. 32/48 9.3. Intensitetsväljaren Med intensitetsväljaren 3 ändrar du intensiteten resp. effekten på den funktion som har valts på funktionsväljaren 2. ● Vrid intensitetsväljaren 3 åt höger för att höja effekten. ● Vrid intensitetsväljaren 3 åt vänster för att sänka effekten. När du trycker på intensitetsväljaren 3 startar den funktion som har valts på funktionsväljaren 2. ●...
  • Page 273 Bruksanvisning för användaren: S. 33/48 10.3. Starta bastudriften VARNING! Brandrisk Brännbara föremål som ligger på det varma bastuaggregatet kan antän- das och orsaka eldsvåda. ● Lägg ALDRIG brännbara föremål på bastuaggregatet. ● Kontrollera att det INTE finns några brännbara föremål på bastuag- gregatet innan bastustyrenheten slås på. 1. Vrid funktionsväljaren 2 till position A (temperatur). ►...
  • Page 274 Bruksanvisning för användaren: S. 34/48 6. Tryck på intensitetsväljaren 3. ► Förångaren slås på. ► Intensitetsväljaren 3 tänds. ► På intensitetsdisplayen 4 visas den aktuella fukthalten i kabinen. Om ingen fuktgivare har installerats visas bör-fukthalt. Förångaren (fuktfunktion B) går bara att starta om bastuaggregatet (temperaturfunktion A) är påslaget.
  • Page 275 Bruksanvisning för användaren: S. 35/48 För att växla mellan de båda driftlägena, utför följande steg: 1. Vrid funktionsväljaren 2 till position C (extrautgång). ► Extrautgångssymbolen tänds. ► På intensitetsindikatorn 4 visas ett intensitetsvärde eller en temperatur beroende på driftläget. 2. Tryck på den nedre vridknappen och håll den nedtryckt i tre sekunder (Longpress).
  • Page 276 Bruksanvisning för användaren: S. 36/48 Inställningsmöjligheter: ● Infraröd lampa (utan foliegivare): 30–70 °C ● Infraröda värmeplattor (med foliegivare): 30–50 °C Om bastuaggregatet redan är aktiverat/om bastuaggregatet dessutom startas, kan man inte reglera extrautgångens temperatur. Driftläget ändras automatiskt till intensitetsreglering och extrautgången fortsätter att gå...
  • Page 277 Bruksanvisning för användaren: S. 37/48 10.7. Starta fläkt Vid aktiverad regleringsfunktion Om regleringsfunktionen för fläkten är aktiverad kan du ställa in fläktens effekt i steg mellan 0 och 100. 0 innebär att fläkten är avslagen. Värdet 100 innebär max. effekt. 1. Vrid funktionsväljaren 2 till position E (fläkt). ► Fläktsymbolen tänds. 2. Ställ in önskad fläkteffekt med intensitetsväljaren 3. 3. Tryck på intensitetsväljaren 3. ► Fläkten slås på. ► Intensitetsväljaren 3 tänds. Vid avaktiverad regleringsfunktion När regleringsfunktionen till fläkten är avaktiverad kan fläkten endast slås på och stängas av. Apparaten körs alltid på full effekt.
  • Page 278 Bruksanvisning för användaren: S. 38/48 1. Starta de funktioner som ska startas efter att den inställda tiden på timern löpt ut. 2. Vrid funktionsväljaren 2 till position F (tid på timer). ► På intensitetsdisplayen 4 visas den senast inställda tiden på timern. 3.
  • Page 279 Bruksanvisning för användaren: S. 39/48 10.11. Aktivera standby för fjärrstyrning Enligt EN 60335-2-53 måste bastustyrenheter manuellt ställas in på driftläget ”Standby för fjärrstyrning” med hjälp av fjärrstartfunktion. Denna aktivering måste utföras på nytt efter varje fjärrstart och fjärrstopp. Vid aktiverad säkerhetsavstängning (standard) Gör på...
  • Page 280 Bruksanvisning för användaren: S. 40/48 Dörren öppnas – på displayen visas varningen ”door” – i läget ”Standby för fjärrstyrning”: För att fortsätta med läget måste dörren stängas och det nedre vridreglaget tryckas in två gånger. ► På displayen visas åter nedräkningen (30Sek.). – under pågående drift eller frigiven fjärrstartsutgång (för myntinkast eller dörrsensorsystem): Kvitteringen sker automatiskt när dörren stängs.
  • Page 281 Bruksanvisning för användaren: S. 41/48 11. Användarprogram Med användarprogrammen kan man lagra och öppna bastuinställningar. 5 förin- ställda användarprogram, som kan ändras av användaren, står till förfogande. Inställningar av följande funktioner lagras i användarprogrammen: ● Temperatur ● Fukt (endast PRO C3) ●...
  • Page 282 Bruksanvisning för användaren: S. 42/48 1. Starta alla funktioner som ska startas med användarprogrammet, med önskad intensitet. 2. Vrid funktionsväljaren 2 till position H (användarprogram). ► Användarsymbolen tänds. 3. Använd intensitetsreglaget 3 och välj under vilket nummer (1–5) det nya användarprogrammet ska sparas.
  • Page 283 Bruksanvisning för användaren: S. 43/48 13. Rengöring och underhåll 13.1. Rengöring VARNING! Skador på enheten Bastustyrenheten är skyddad mot stänkvatten, men apparaten kan skadas vid direkt kontakt med vatten. ● Doppa ALDRIG apparaten i vatten. ● Häll ALDRIG vatten över apparaten. ●...
  • Page 284 Monteringsanvisning endast för fackpersonal S. 44/48 15. Problemlösning 15.1. Felmeddelanden Bastustyrenheten är utrustad med diagnosmjukvara som kontrollerar systemet vid start och under drift. När diagnosmjukvaran registrerar ett fel stänger bastu- styrenheten av bastuaggregatet. Vid fel ljuder en återkommande varningssignal och funktionsväljaren 2 och intensitetsväljaren 3 blinkar.
  • Page 285 Bruksanvisning för användaren: S. 45/48 15.2. Indikering för vattenbrist (endast PRO C3) I kombidrift har styrenheten en automatisk avstängning för vattenbrist, såvida kombiaggregatet understöder detta. Om förångarens vattentank är tom signaleras detta med en återkommande varningssignal och texten ”FILL” visas på extradisplayen 1. Samtidigt stängs förångaren av.
  • Page 286 Monterings- och bruksanvisning S. 46/48 16. Tekniska data Omgivningsförhållanden Förvaringstemperatur: -25 °C till +70 °C Omgivningstemperatur: -10 °C till +40 °C Luftfuktighet: Max. 95 % Bastustyrenhet Mått: 307 x 175 x 57 mm Brytspänning/trefas 3N: 400 V AC Frekvens: 50 Hz Bryteffekt/värmeapparat: 3 x 3,5 kW Brytström per fas/värmeapparat:...
  • Page 287 Monterings- och bruksanvisning S. 47/48 Termisk säkerhet Aggregatgivare med övertemperaturskydd (139 °C avstängningstemperatur) Automatisk tidsgräns för uppvärmning kan ställas in (6 h, 12 h, 18 h, 24 h)* Drift med en eller två givare Anslutningskablar Elkabel: Min. 5 x 2,5 mm² Ledning till aggregatet (temperaturbeständig upp till 150 °C): Min.
  • Page 288 Monterings- och bruksanvisning S. 48/48...
  • Page 289 Saunaohjain PRO C2 / PRO C3 MONTAGE- UND BEDIENUNGSANLEITUNG Suomi PRO-C2 / 1-015-448 PRO-C3 / 1-015-451 Versio 07/24 Ident. Nr. 1-026-969...
  • Page 290 Sisällysluettelo 1. Sananen näistä ohjeista 2. Tärkeitä ohjeita turvallisuutesi varmistamiseksi 2.1. Käyttötarkoitus 2.2. Turvaohjeita asentajalle 2.3. Turvaohjeita käyttäjälle 3. Tuotekuvaus 3.1. Toimituskokonaisuus 3.2. Valinnaiset lisätarvikkeet 3.3. Tuotteen toiminnot 3.4. Saunan käyttötavat 3.5. Anturikäyttötavat 4. Asennus 4.1. Saunaohjaimen asentaminen 4.2. Ylikuumenemissulakkeella varustetun kiuasanturin F1 asentaminen 4.3.
  • Page 291 5.9. Kalvoanturin (valinnainen) liittäminen 5.10. Turvakatkaisimen/ovianturin liittäminen 5.11. Etäkäynnistys 5.12. Tilalähtö 5.13. Asennuksen viimeistely 6. Tarkastukset 7. Liitäntäkaavio 8. Käyttöönotto 8.1. Toimintojen valintakytkimen asettaminen 8.2. Asetukset teknikkovalikossa 9. Käyttölaitteet 9.1. Käyttölaitteiden nimitykset 9.2. Toimintojen valitsin 10. Käyttö 10.1. Valon kytkeminen päälle 10.2.
  • Page 292 10.12. Ohjearvojen muuttaminen 10.13. Jälkikuivausohjelman keskeyttäminen 10.14. Saunaohjaimen kytkeminen pois päältä 11. Käyttäjäohjelmat 11.1. Esiasetetut käyttäjäohjelmat 11.2. Omien käyttäjäohjelmien luominen 12. Eco-toiminto 13. Puhdistus ja huolto 13.1. Puhdistus 13.2. Huolto 14. Hävittäminen 15. Ongelmanratkaisu 15.1. Virheilmoitukset 15.2. Vedenpuutteen näyttö (vain PRO C3) 15.3.
  • Page 293 Asennus-ja käyttöohjeet s. 5/47 1. Sananen näistä ohjeista Lue nämä asennus- ja käyttöohjeet huolellisesti läpi ja säilytä niitä saunaohjai- men lähellä. Näin voit katsoa turvallisuuttasi sekä käyttöä koskevia tietoja milloin tahansa. Asennus- ja käyttöohjeet saat myös Internet-sivujemme materiaalinla- tausosiosta osoitteesta wwww.mediabank.harvia.com Symbolit ja varoitukset Näissä...
  • Page 294 Asennus-ja käyttöohjeet s. 6/47 2. Tärkeitä ohjeita turvallisuutesi varmistamiseksi Saunaohjain PRO C2 / PRO C3 on valmistettu tunnustettujen tur- vateknisten säätöjen mukaisesti. Käytön yhteydessä voi silti ilmetä vaaroja. Noudata siksi seuraavia turvaohjeita ja yksittäisissä luvuissa annettuja erityisiä varoituksia. Noudata myös liitettyjen laitteiden turvaohjeita.
  • Page 295 Asennus-ja käyttöohjeet s. 7/47 2.2. Turvaohjeita asentajalle ● Vain sähköalan ammattilainen tai vastaavan pätevyyden omaava henkilö saa suorittaa asennuksen. ● Saunaohjaimeen liittyviä töitä saa tehdä vain jännitteettömässä tilassa. ● Asiakkaan on järjestettävä ylijännitekategorian III mukainen kaikkinapainen erotuslaite, joka takaa täyden katkaisun. ●...
  • Page 296 Asennus-ja käyttöohjeet s. 8/47 2.3. Turvaohjeita käyttäjälle ● Alle 8-vuotiaat lapset eivät saa käyttää saunaohjainta. ● Yli 8-vuotiaat lapset, fyysisiltä, sensorisilta tai henkisiltä kyvyiltään rajoittuneet henkilöt sekä kokemattomat ja tietämättömät henkilöt saavat käyttää saunaohjainta seuraavin ehdoin: – jos he ovat valvonnan alaisina –...
  • Page 297 Asennus-ja käyttöohjeet s. 9/47 3. Tuotekuvaus 3.1. Toimituskokonaisuus ● Saunaohjain ● Kiuasanturi, jossa integroitu ylikuumenemissulake ● Asennusmateriaali 3.2. Valinnaiset lisätarvikkeet ● Laudeanturi (1-009-231 / O-F2) ● Kosteus-lämpötila-anturi (1-010-081 / O-FTS2) ● Kalvoanturi (1-014-445 / P-ISX-FF) ● Teholaajennus (1-008-779 / O-S2-18, 1-009-280 / O-S2-30) ●...
  • Page 298 Asennus-ja käyttöohjeet s. 10/47 ● Lisälähtö Valinnaisesti saunahuoneen lämmityksen tehonsäätö (500 W:iin asti), kytkentä (3,5 kW:iin asti) tai säätäminen lisälähdöllä. Lisälähtöä ei ole varustettu ylikuumenemissulakkeella. Siksi lisälähtöön saa yhdistää ainoastaan itsessään vaarattomia laitteita. – Jos lisälähtöön yhdistetään infrapunasäteilijöitä, näiden laitteiden pitää olla varustettu ylikuumenemissulakkeella.
  • Page 299 Asennus-ja käyttöohjeet s. 11/47 ● Jälkikuivausohjelma Jälkikuivausohjelma kytkeytyy automaattisesti päälle yhdistelmäkäytön jälkeen, jotta saunahuoneeseen ei pääse muodostumaan hometta eikä lahoa. Toiminto lämmittää saunahuoneen 80 °C:seen tuulettimen käydessä. Kesto voidaan valita väliltä OFF – 60 minuuttia. 3.4. Saunan käyttötavat Saunaohjain PRO B2 mahdollistaa saunakäytön. Saunaohjain Pro C3 mahdol- listaa kaksi käyttötapaa: sauna- ja yhdistelmäkäytön.
  • Page 300 Asennus-ja käyttöohjeet s. 12/47 Suurin asetettava kosteusarvo riippuu yksianturikäytössä kiukaan yläpuolella vallitsevasta lämpötilasta, ja kosteus tahdistetaan. Saunaohjaimen näytössä nä- kyy ainoastaan kosteuden ohjearvo (suhteellinen ilmankosteus-%). Kun kosteus tahdistetaan, saunahuoneen todellinen kosteus riippuu saunahuoneen koosta ja höyrystimen tehosta, ja se voi poiketa asetetusta ohjearvosta. Kaksianturikäyttö...
  • Page 301 Asennusohjeet henkilöstö s. 13/47 4. Asennus 4.1. Saunaohjaimen asentaminen HUOMIO! Laitteen vauriot Saunaohjain on roiskevesisuojattu, mutta laite voi kuitenkin vaurioitua joutues- saan suoraan kosketukseen veden kanssa. ● Asenna saunaohjain kuivaan paikkaan, jossa ilmankosteus ei ylitä maksi- miarvoa 95 %. HUOMIO! Häiriölähteet haittaavat signaalinvälitystä...
  • Page 302 Asennusohjeet henkilöstö s. 14/47 Asenna saunaohjain tekemällä seuraavat työvaiheet: 1. Ruuvaa kaksi ristipääruuvia (16 mm) saunan seinään n. 1,70 m:n korkeudelle siten, että niiden kannat jäävät 7 mm:n etäisyydelle seinäpinnasta. Ruuvien pitää olla 145 mm:n etäisyydellä toisistaan (ks. Kuva1). Kuva1 Ripustimen paikka ja asennusreiät (mittayksikkö: mm) 2.
  • Page 303 Asennusohjeet henkilöstö s. 15/47 4.2. Ylikuumenemissulakkeella varustetun kiuasanturin F1 asentaminen Noudata kiuasanturin asennuksessa seuraavia kohtia: ● Kiuasanturi on asennettava kiukaan takaseinämään keskikohdan yläpuolelle. Etäisyyttä saunahuoneen kattoon on oltava noin 15 cm. ● Kiuasanturi tulee kiinnittää siten, että sisään virtaava ilma ei vaikuta siihen. Asenna kiuasanturi tekemällä...
  • Page 304 Asennusohjeet henkilöstö s. 16/47 4.3. Laudeanturin F2 (valinnainen) asentaminen Laudeanturi asennetaan saunahuoneen seinään takalauteen yläpuolelle. Etäi- syyttä saunahuoneen kattoon on oltava noin 15 cm. Asenna laudeanturi tekemällä seuraavat työvaiheet: 1. Vedä 2-napainen laudeanturijohto saunahuoneen seinään laudeanturin asennuspaikkaan ja kiinnitä laudeanturijohto johdonkiristimillä. 2.
  • Page 305 Asennusohjeet henkilöstö s. 17/47 5. Sähköliitäntä HUOMIO! Laitteen vauriot ● Saunaohjainta saa käyttää vain 3 lämmityspiirin ohjaamiseen ja säätelyyn; kunkin lämmityspiirin lämmitysteho saa olla enintään 3,5 kW. Höyrystimen maksimiteho (vain PRO C3) on 3,5 kW. Lisälähdön maksimiteho on 3,5 kW. pienjännitteen liitäntäalue kiukaan johdon johtoläpivienti turvakatkaisimen, etäkäynnistyksen, tila-...
  • Page 306 Asennusohjeet henkilöstö s. 18/47 Noudata saunaohjaimen sähköliitäntöjen osalta seuraavia kohtia: ● Vain sähköalan ammattilainen tai vastaavan pätevyyden omaava henkilö saa suorittaa asennuksen. Huomaa, että takuuvaatimusten esittämiseksi tarvitaan kopio liitännän tehneen sähköliikkeen laskusta. ● Saunaohjaimeen liittyviä töitä saa tehdä vain jännitteettömässä tilassa. ●...
  • Page 307 Asennusohjeet henkilöstö s. 19/47 5.4. Lisälähdön (valinnainen) liittäminen Lisälähtöä voidaan käyttää esimerkiksi infrapunasäteilijöitä tai infrapunaläm- pölevyjä varten. 1. Vedä lisälaitteen liitäntäjohto johtoläpivientien 7 kautta 230 V / 400 V -liitäntäalueelle f. 2. Liitä liitäntäjohdot kytkentäkaavion mukaisesti riviliittimeen c. Noudata tällöin kulloisenkin laitteen käyttö- ja turvaohjeita. VAROITUS! Palovaara Lisälähtöä...
  • Page 308 Asennusohjeet henkilöstö s. 20/47 5.7. Laudeanturin F2 (valinnainen) liittäminen 1. Vedä laudeanturin johdot johtoläpiviennin 4 kautta pienjännitteen liitän- täalueelle 1. 2. Liitä laudeanturin johdot riviliittimen 2 liittimiin, joissa on merkintä "F2". 5.8. Kosteus-lämpötila-anturin FTS2 liittäminen (valinnainen, vain PRO C3) 1. Vedä anturijohdot johtoläpiviennin 4 kautta pienjännitteen liitäntäalueelle 1. 2.
  • Page 309 Asennusohjeet henkilöstö s. 21/47 5.10. Turvakatkaisimen/ovianturin liittäminen Standardin EN 60335-2-53 mukaan etäohjauksella varustettuja saunaohjaimia saa käyttää ainoastaan sellaisen kiukaan ohjaamiseen ja säätelyyn, joka läpäisee kohdan 19.101 mukaisen peittämiskokeen. Vaihtoehtoisesti voidaan asentaa vastaava turvakatkaisin/ovenavaaja. Se kytkee kiukaan pois päältä, jos kiukaan päälle lasketaan esineitä...
  • Page 310 Asennusohjeet henkilöstö s. 22/47 6. Tarkastukset VAROITUS! Seuraavat tarkastukset suoritetaan, kun virransyöttö on päällä. Sähköiskuvaara. ● ÄLÄ KOSKAAN kosketa sähköä johtavia osia. Seuraavat tarkastukset täytyy teettää hyväksytyllä sähköasentajalla. 1. Tarkasta maadoitusjohtojen kosketus maadoitusjohdinliittimeen. 2. Tarkasta kiuasanturin F1 ylikuumenemissulake. a. Kytke saunaohjain päälle. b.
  • Page 311 Asennusohjeet henkilöstö s. 23/47 7. Liitäntäkaavio...
  • Page 312 Asennusohjeet henkilöstö s. 24/47 8. Käyttöönotto 8.1. Toimintojen valintakytkimen asettaminen Pienjännitteen liitäntäalueen toi- mintojen valintakytkimellä voidaan aktivoida erilaisia tuotetoimintoja. Oikealla olevassa kuvassa näkyy toimintojen valintakytkimen vakio- asetus. Huomaa, että muutosten tekemi- sen jälkeen ohjain täytyy kytkeä pois päältä 10 sekunnin ajaksi, jotta ase- tukset tallentuvat.
  • Page 313 Asennusohjeet henkilöstö s. 25/47 Vaihesovituksen aktivointi/deaktivointi Vaihesovitus aktivoidaan ja deaktivoidaan toimintojen valintakytkimellä 3. ● Toimintojen valintakytkimen 3 vakioasetuksena on ON-asento. Näin ollen vaihesovitus on aktivoituna. ● Jos haluat deaktivoida vaihesovituksen, aseta toimintojen valintakytkin 3 OFF-asentoon. Etäkäynnistyksen vapautus Etäkäynnistyslähdön toimintatapa voidaan valita toimintojen valintakytkimellä 4 (huomioi EN60335-2-53).
  • Page 314 Asennusohjeet henkilöstö s. 26/47 Lisälähdön käyttötavan asettaminen Lisälähtö on valinnan mukaan säädettävissä tai kytkettävissä. Säätötoiminto aktivoidaan ja deaktivoidaan toimintojen valintakytkimellä 8. ● Toimintojen valintakytkimen 8 vakioasetuksena on ON-asento. Näin ollen säätötoiminto on aktivoituna. ● Jos haluat deaktivoida lisälähdön säätötoiminnon, aseta toimintojen valinta- kytkin 8 OFF-asentoon.
  • Page 315 Asennusohjeet henkilöstö s. 27/47 Kiukaan lämpötilan näyttäminen yksianturikäytössä Yksianturikäytössä saunaohjaimen vakioasetuksena on vain ohjelämpötilan näyttäminen. Tosilämpötilaa ei näytetä. Jos saunaohjaimen halutaan näyttävän yksianturikäytössä kiukaan yläpuolisen lämpötilan (F1-anturi) tosilämpötilana, tämä täytyy aktivoida teknikkovalikosta. 1. Hae teknikkovalikko näkyviin (katso sivu 26) 2. Aktivoi yksianturikäyttö (ks. sivu 26). ►...
  • Page 316 Asennusohjeet henkilöstö s. 28/47 2. Kierrä ylempi kiertopainike lämpötilasymbolin kohdalle (asento A – ks. kohta 9.2 sivulla 31). ► Lämpötilasymboli vilkkuu. ► Ylänäyttöön ilmestyy ”SEnB”. 3. Paina alempaa kiertopainiketta niin monta kertaa, että ylänäyttöön ilmestyy ”ISt2”. 4. Aktivoi tai deaktivoi toiminto kiertämällä alempaa kiertopainiketta vasem- malle tai oikealle.
  • Page 317 Asennusohjeet henkilöstö s. 29/47 Kalvoanturin aktivointi/deaktivointi Jos lisälähtöön liitetään infrapunalämpölevy, on käytettävä kalvoanturia P-ISX-FF. Kalvoanturi täytyy aktivoida. Tee sitä varten seuraavat vaiheet: 1. Hae teknikkovalikko näkyviin (ks. 26). 2. Kierrä ylempi kiertopainike lisälähtösymbolin kohdalle (asento C – ks. kohta 9.2 sivulla 31). ►...
  • Page 318 Asennusohjeet henkilöstö s. 30/47 3. Kierrä alempaa kiertopainiketta vasemmalle. ► Alanäyttöön ilmestyy ”OFF”. ► Tuulettimen tehon säätö on deaktivoitu. Turvakatkaisimen/ovianturin aktivoiminen Vakioasetuksen mukaan aktivoituna on turvakatkaisin. Jos haluat aktivoida ovenavaajatoiminnon, tee seuraavat vaiheet: 1. Hae teknikkovalikko näkyviin (ks. 26). 2. Käännä ylempi nuppi etäkäynnistyssymbolin kohdalle (asento J – ks. kohta 9.2 sivulla 31).
  • Page 319 Ohjeet käyttäjille s. 31/47 9. Käyttölaitteet 9.1. Käyttölaitteiden nimitykset lisänäyttö intensiteettinäyttö toimintojen valitsin valokytkin intensiteetinvalitsin päälle/pois-kytkin 9.2. Toimintojen valitsin Toimintojen valitsimella 2 määrität, mitä toimintoa haluat muuttaa intensiteetin valitsimella 3. Toimintojen valitsin 2 palaa, kun saunaohjain on kytketty päälle. A lämpötila B Kosteus (vain PRO C3) C lisälähtö...
  • Page 320 Ohjeet käyttäjille s. 32/47 9.3. Intensiteetinvalitsin Intensiteetinvalitsimella 3 muutat toimintojen valitsimella 2 valitun toiminnon intensiteettiä eli tehoa. ● Kasvata tehoa kiertämällä intensiteetinvalitsinta 3 oikealle. ● Vähennä tehoa kiertämällä intensiteetinvalitsinta 3 vasemmalle. Kun painat intensiteetinvalitsinta 3 , käynnistät sen toiminnon, joka on valittu toimintojen valitsimella 2.
  • Page 321 Ohjeet käyttäjille s. 33/47 10.3. Saunakäytön kytkeminen päälle VAROITUS! Palovaara Kuumalla kiukaalla olevat tulenarat esineet voivat syttyä ja aiheuttaa tulipalon. ● ÄLÄ KOSKAAN laske tulenarkoja esineitä kiukaalle. ● Ennen kuin kytket saunaohjaimen päälle, varmista, että kiukaalla EI ole tulenarkoja esineitä. 1.
  • Page 322 Ohjeet käyttäjille s. 34/47 6. Paina intensiteetinvalitsinta 3. ► Höyrystin kytkeytyy päälle. ► Intensiteetinvalitsin 3 palaa. ► Intensiteettinäytössä 4 näkyy saunahuoneen senhetkinen kosteus. Jos kosteus-lämpötila-anturia ei ole asennettuna, näytetään viimeksi ohjekosteus. Höyrystimen (kosteustoiminto B) voi käynnistää vain, jos kiuas (lämpö- tilatoiminto A) on kytketty päälle.
  • Page 323 Ohjeet käyttäjille s. 35/47 Vaihda käyttötavasta toiseen tekemällä seuraavat vaiheet: 1. Kierrä toimintojen valitsin 2 asentoon C (lisälähtö). ► Lisälähtösymboli palaa. ► Intensiteettinäytössä 4 näkyy käyttötavasta riippuen joko intensiteet- tiarvo tai lämpötila. 2. Paina alempaa kiertopainiketta kolmen sekunnin ajan. ► Ylänäytössä näkyy hetken ajan vasta asetettu käyttötapa: ●...
  • Page 324 Ohjeet käyttäjille s. 36/47 Asetusmahdollisuudet: ● Infrapunasäteilijä (ilman kalvoanturia): 30...70° C ● Infrapunalämpölevyt (kalvoaturilla): 30...50 °C Jos kiuas on jo kytketty päälle tai jos se kytketään lisäksi päälle, lisäläh- dön lämpötilaa ei voida säätää. Käyttötavaksi vaihdetaan automaattisesti tehonsäätö, ja lisälähtö jatkaa toimintaansa suurimmalla teholla. 10.6.
  • Page 325 Ohjeet käyttäjille s. 37/47 10.7. Tuulettimen kytkeminen päälle Kun tehonsäätötoiminto on aktivoituna Kun tuulettimen tehon säätötoiminto on aktivoituna, voit säätää tuulettimen te- hoa asteikolla 0–100. Kun arvo on 0, tuuletin on kytketty pois päältä. Arvo 100 merkitsee täyttä tehoa. 1. Kierrä toimintojen valitsin 2 asentoon E (tuuletin). ►...
  • Page 326 Ohjeet käyttäjille s. 38/47 1. Kytke päälle ne toiminnot, joiden halutaan kytkeytyvän päälle ajastimeen asetetun ajan kuluttua umpeen. 2. Kierrä toimintojen valitsin 2 asentoon F (ajastimen aika). ► Intensiteettinäytössä 4 näkyy ajastimeen viimeksi asetettu aika. 3. Valitse haluamasi aika intensiteetinvalitsimella 3. 4.
  • Page 327 Ohjeet käyttäjille s. 39/47 10.11. Valmiustila etäkytkennän aktivoimiseksi Standardin EN 60335-2-53 mukaan etäkäynnistystoiminnolla varustetut sau- naohjaimet täytyy kytkeä manuaalisesti käyttötilaan ”Valmiustila etäkytkennän aktivoimiseksi”. Tämä aktivointi täytyy tehdä uudelleen joka kerta, kun kiuas on etäkyt- ketty päälle tai pois. Kun turvakatkaisu on aktivoitu (vakioasetus) Tee sitä...
  • Page 328 Ohjeet käyttäjille s. 40/47 Ovi avataan – näytössä näkyy varoitus "door" – tilassa "Etäohjauksen valmiustila": Jotta tilaa voidaan jatkaa, ovi on suljettava ja alempaa kiertopainiketta on painettava kaksi kertaa. ► Näyttöön ilmestyy jälleen vähenevä aika (30 s). – Kun jatkuvassa käytössä tai kun etäkäynnistyslähtö on vapautettu (kolik- ko-ohjaimelle tai ovianturijärjestelmälle): Kuittaus tapahtuu automaattisesti, kun ovi suljetaan.
  • Page 329 Ohjeet käyttäjille s. 41/47 11. Käyttäjäohjelmat Käyttäjäohjelmien ansiosta mieleiset sauna-asetukset on mahdollista tallentaa ja hakea uudelleen käyttöön. Käytettävissä on 5 esiasetettua käyttäjäohjelmaa, joita voidaan muuttaa käyttäjien haluamalla tavalla. Seuraavien toimintojen asetukset tallennetaan käyttäjäohjelmiin: ● Lämpötila ● Kosteus (vain PRO C3) ●...
  • Page 330 Ohjeet käyttäjille s. 42/47 1. Kytke kaikki toiminnot, joiden on määrä kytkeytyä päälle, ja säädä ne ha- luamallesi teholle. 2. Kierrä toimintojen valitsin 2 asentoon H (käyttäjäohjelmat). ► Käyttäjäsymboli palaa. 3. Valitse intensiteettivalitsimella 3 numero (1–5), jolla haluat tallentaa uuden käyttäjäohjelman.
  • Page 331 Ohjeet käyttäjille s. 43/47 13. Puhdistus ja huolto 13.1. Puhdistus HUOMIO! Laitteen vauriot Saunaohjain on roiskevesisuojattu, mutta laite voi kuitenkin vaurioitua joutuessaan suoraan kosketukseen veden kanssa. ● ÄLÄ KOSKAAN upota laitetta veteen. ● Älä kaada laitteen päälle vettä. ● Älä puhdista laitetta liian kostealla liinalla. 1.
  • Page 332 Asennusohjeet henkilöstö s. 44/47 15. Ongelmanratkaisu 15.1. Virheilmoitukset Saunaohjaimessa on diagnoosiohjelmisto, joka tarkistaa järjestelmän tiloja pääl- lekytkennän ja käytön aikana. Saunaohjain kytkee kiukaan pois päältä heti, kun diagnoosiohjelmisto havaitsee virheen. Virheet ilmaistaan toistuvalla varoitusäänellä ja toimintojen valitsimen 2 sekä intensiteetinvalitsimen 3 vilkkumisella. Lisäksi lisänäytössä 1 näkyy teksti "Err".
  • Page 333 Ohjeet käyttäjille s. 45/47 15.2. Vedenpuutteen näyttö (vain PRO C3) Yhdistelmäkäytössä saunaohjaimessa on automaattinen vedenpuutteen näyttö, mikäli yhdistelmäkiukaasi sitä tukee. Jos höyrystimen vesisäiliö on tyhjä, asiasta kerrotaan toistuvalla merkkiäänellä ja tekstillä "FILL" lisänäytössä 1. Samalla höyrystin kytkeytyy pois päältä. ● Lisää höyrystimen vesisäiliöön vettä. ►...
  • Page 334 Asennus-ja käyttöohjeet s. 46/47 16. Tekniset tiedot Ympäristövaatimukset Varastointilämpötila: -25 °C – +70 °C Ympäristön lämpötila: -10 °C...+40 °C Ilmankosteus: maks. 95 % Saunaohjain Mitat: 307 x 175 x 57 mm Kytkentäjännite / kolmivaiheinen 3N: 400 V AC Taajuus: 50 Hz Kytkentäteho/lämmityslaite: 3 x 3,5 kW Kytkentävirta per vaihe/lämmityslaite:...
  • Page 335 Asennus-ja käyttöohjeet s. 47/47 Terminen turvallisuus Kiuasanturi, jossa ylikuumenemissulake (139 °C sammutuslämpötila) Lämmitysajan automaattinen rajoitus säädettävissä (6 h, 12 h, 18 h, 24 h)* Valinnaisena yksianturi- tai kaksianturikäyttö Liitäntäjohdot Syöttöjohto: min. 5 x 2,5 mm² Kiukaan syöttöjohto (kuumuudenkestävyys 150 °C:een asti): min. 2,5 mm² Anturijohdot (kuumuudenkestävyys 150 °C:een asti): min.
  • Page 336 GLOBAL: Harvia Finland Oy I P.O. Box 12 I Teollisuustie 1-7 I 40951 Muurame I FINLAND I +358 207 464 000 I harvia@harvia.fi CENTRAL EUROPE: Harvia Austria GmbH | Wartenburger Straße 31 I A-4840 Vöcklabruck I +43 (0) 7672/22900-50 | info@harvia.com www.harvia.com...

Ce manuel est également adapté pour:

Pro c3Pro c21-015-451
