Montageanweisung – nur für Fachpersonal

5. Elektrischer Anschluss

ACHTUNG!
Schäden am Gerät
● Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen
mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Die
maximale Leistung des Zusatzausgangs beträgt 3,5 kW.
g
f
e
d
c
b
a
9
8
7

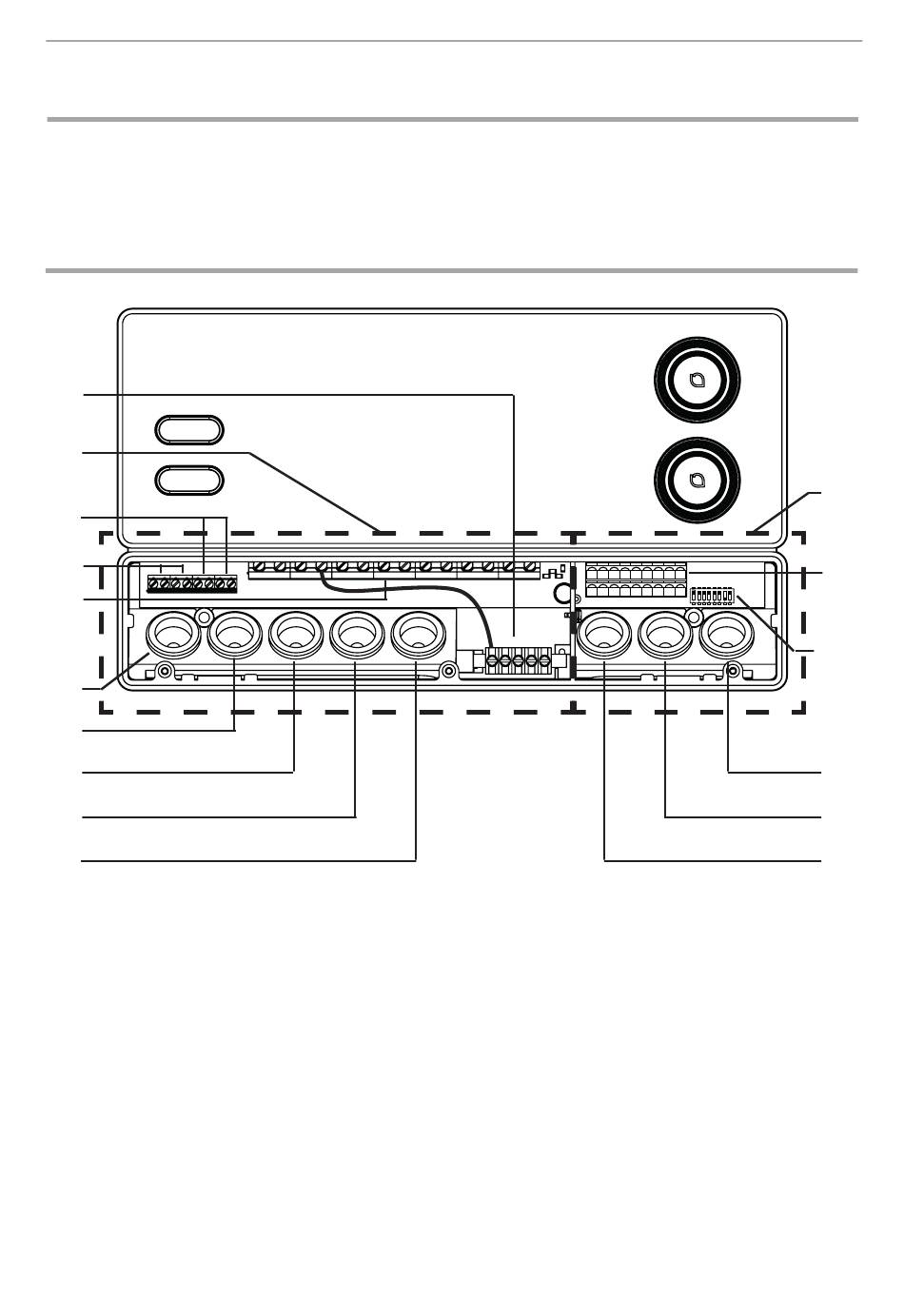

Anschlussbereich für Kleinspannung
1
Klemmleiste für Sicherheitsabschaltung,
2
Fernstart, Statusausgang und Fühlerlei-
tungen
Funktionswahlschalter
3
Kabeldurchführung für F2- und Folien-Fühler
4
Kabeldurchführung für F1-Fühler und Sta-
5
tusausgang
Kabeldurchführung für Sicherheitsabschal-
6
tung und Fernstart
Kabeldurchführung für Zusatzausgang
7
WORLD OF WELLNESS
Kabeldurchführung für Ofenleitung
8
Kabeldurchführung für Versorgungsleitung
9
Kabeldurchführung für Leistungserweiterung
a
Kabeldurchführung für Licht und Lüfter
b
Klemmleiste für Ofen- und Versorgungsleitung
c
und Zusatzgerät
Klemmleiste für Licht und Lüfter
d
Klemmleiste für Leistungserweiterung
e
Anschlussbereich für 230 V / 400 V
f
Erdungsschiene
g
S. 16/48
